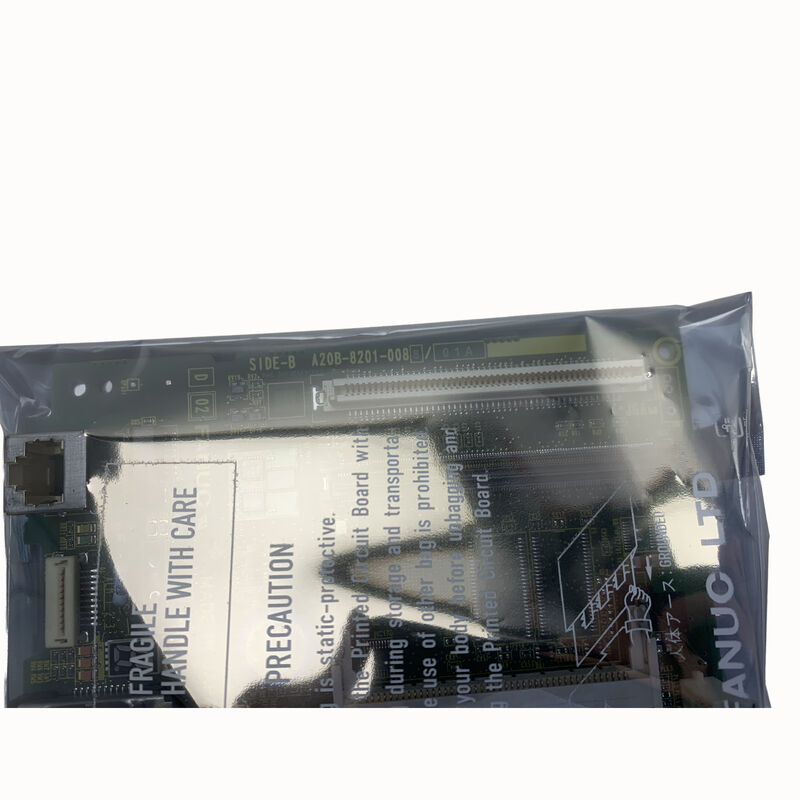

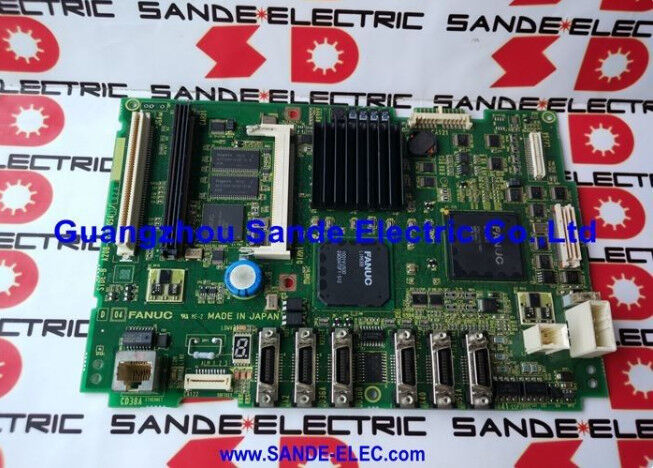

A20B-8201-0088 Плата печатной платы Fanuc A20B82010088 A2OB-82OI-OO88

FANUC A20B-8201-0088

Обзор

ВFANUC A20B-8201-0088является основным PCB для FANUC серии 0i-D Mate, поколения CNC, которое отражает фундаментальную эволюцию в том, как FANUC упаковывает свой управляющий интеллект.

Обозначение "Mate" имеет настоящее инженерное значение: оно идентифицирует оптимизированный, экономически оптимизированный вариант платформы 0i-D, designed specifically for machine tool configurations that need the full reliability and motion control accuracy of FANUC's i-series CNC without the full axis count and option depth of the flagship 0i-D.

Семейство плат A20B-8201 представляет собой архитектурный сдвиг FANUC на высокоинтегрированные платы в поколении i-серии.

В то время как семейство A16B-3200 (главные платы для серии 16/18/0i-B) принимало много отдельных модулей DIMM для каждой функциональной области,поколение A20B-8201 интегрирует больше функций непосредственно на панели.

Основная пластинка PCB содержит встроенную память, интерфейс FSSB-волоконно-оптический сервобус, серийный интерфейс шпинделя,и основные I/O соединения A20B-8201-0088 для 0i-D Mate представляет собой эту философию дизайна, применяемую к компактному контроллеру Mate.

Серия FANUC 0i-D, запущенная в конце 2000-х годов и остающаяся в активном производстве вплоть до 2010-х годов, принесла поколение улучшений по сравнению с 0i-C: повышенная скорость обработки блоков,более продвинутая сервокоммуникация FSSB, улучшенные высокоскоростные скорости резки (особенно для обработки штампов и форм) и новые функции безопасности.

В варианте Mate эти возможности были доступны в форме, подходящей для компактного сегмента высокопроизводительных станков-инструментов.и специализированные рынки машин, где управления класса Mate всегда доминировали с точки зрения глобальных установленных устройств.

Основные характеристики

0i-D Mate vs Full 0i-D Понимание разницы в обслуживании

0i-D Mate и полное 0i-D имеют одно и то же поколение CNC и многие из тех же программных возможностей, но аппаратные конфигурации отличаются тем, что имеет значение для управления запасными частями.

The main board for the full 0i-D (represented by boards like the A20B-8200-0841 and related variants) is a different physical board with different connector arrangements and different expansion capacity than the A20B-8201-0088 used in the Mate.

The A20B-8201 Mate board is physically smaller and carries fewer interface connectors than the full 0i-D main board — this is appropriate for the Mate's limited axis count (typically 2–3 controlled axes versus the full 0i-D's higher limit) and simplified I/O configuration.

Эти платы не являются взаимозаменяемыми; установка полной 0i-D главной платы в стойке или панельной установке контроллера Mate физически невозможна без механической модификации,и конфигурации программного обеспечения (регистрации опций), ограничения количества осей) должны соответствовать оригиналу в любом случае.

При покупке заменной модели A20B-8201-0088 точно подтвердите номер детали ?? другие варианты A20B-8201 (0081, -0083, -0212,и другие) служат различным 0i-D конфигурациям и контроллерам роботов и не будут функционировать в качестве заменителей.

Что хранится и что нет на A20B-8201-0088

Обычный вопрос при замене основной платы касается сохранения данных. На 0i-D Mate сама плата несет некоторые фиксированные аппаратные ресурсы, но параметры данных,Частичные программы, лестница PMC, смещение инструментов живет в модулях FROM и SRAM или в зонах флэш-памяти, которые иногда интегрированы в основную плату или в отдельные плагины,в зависимости от конкретной конфигурации оборудования 0i-D Mate.

Перед заменой A20B-8201-0088, резервное копирование всего: все параметры CNC через функцию В/В, лестница PMC через функцию В/В параметров PMC, все части программ через список программ В/В,и координаты работы и инструмент сдвига данных через сдвига I / O.

0i-D Mate поддерживает карту памяти (CF-карту), USB-память и RS-232C в качестве носителей В/В в зависимости от установленных опций.

После замены все сохраненные данные должны быть перезагружены, и система должна быть проверена на правильность движения оси, функции шпинделя и работы ПМК I/O, прежде чем машина вернется к производству.

ФССБ Что это означает для системы 0i-D Mate

Одним из наиболее значимых изменений от более ранних поколений FANUC CNC к 0i-D является универсальное использование FSSB (FANUC Serial Servo Bus) для связи сервоусилителей.

Если более ранние элементы управления использовали аналоговые сигналы ±10 В или команды типа PWM для общения с сервоусилителями,0i-D использует волоконно-оптическую серийную шину ∙ специальную высокоскоростную связь между основным ПК и сервоусилителями, содержит команды позиции, команды скорости и обратную связь данных в синхронном цифровом формате с очень низкой задержкой.

На платке A20B-8201-0088 интегрированы схемы интерфейса FSSB не на отдельной карте управления осью, как в предыдущих поколениях.

Это означает, что ошибка, связанная с FSSB, которая ранее была бы изолирована на съемной оси карты, теперь требует диагностики или замены основной платы, если аппаратное обеспечение FSSB само по себе неисправно.

Частые вопросы

Вопрос 1: Какие процедуры резервного копирования обязательны перед заменой A20B-8201-0088?

Перед удалением доски необходимо сделать резервную копию всех параметров CNC (данные SRAM), программ деталей, лестницы PMC и таблиц офсетов на внешние носители.

На 0i-D Mate к ним можно получить доступ через меню MDI → SYSTEM → INPUT/OUTPUT.

Если на платформе произошла неисправность, которая мешает нормальному загрузке CNC, параметры должны быть получены из последней внешней резервной копии.

Facilities without a current backup face parameter re-entry from the machine's acceptance documentation — a time-consuming process that underscores the importance of maintaining scheduled parameter backups as part of routine maintenance.

Вопрос 2: CNC показывает систему сигнализации во время загрузки, которая препятствует доступу к нормальному рабочему экрану.

Сигнализация запуска системы (сигнализация PS, сигнализация SV во время загрузки или отображение экрана ошибки CNC без возможности движения оси) может быть вызвана неисправностью главной платы, неисправным сервоусилителем,повреждение данных SRAM, или проблема связи FSSB.

Перед тем, как сделать вывод о том, что главная панель не работает, проверьте диагностический светодиодный массив на лицевой стороне панели. Каждый светодиод представляет собой состояние конкретной подсистемы.и комбинация включенных/отключенных светодиодов при неисправной загрузке определяет, какая подсистема не инициирована.

В руководстве по техническому обслуживанию 0i-D Mate представлена диагностическая таблица с светодиодом.Только после диагностики светодиодов и подтверждения того, что напряжения питания являются правильными, следует рассматривать замену платы в качестве следующего шага..

Вопрос 3: Поддерживает ли версия 0i-D Mate Mate те же опции программного обеспечения, что и полная версия 0i-D?

Набор программных опций, доступных на 0i-D Mate, является подмножеством полного меню опций 0i-D.

Опции, требующие большего количества основных осей Mate или аппаратных ресурсов, таких как 5-осевое одновременное обращение, дополнительное управление маршрутом,или высокопроизводительное управление контурами ИИ .

Опционы, зарегистрированные на платформе A20B-8201-0088 (сохраняемые в зоне FROM или через систему регистрации опционов FANUC), специфичны для оригинальной конфигурации приобретенной машины.

Заменяющая плата должна иметь те же опционы, которые были зарегистрированы, или быть сконфигурирована таким образом, чтобы соответствовать процессу регистрации ключа опционов FANUC.

Вопрос 4: Как происходит сбой соединения FSSB и какие симптомы возникают при этом?

Сбой FSSB на 0i-D Mate обычно проявляется как сбой сервооси, который появляется сразу после запуска,перед попыткой любого движения оси servo усилители не могут установить связь с главной платой.

Частые причины сбоев FSSB включают: физическое повреждение волоконно-оптического кабеля (растрескивание, изгиб или загрязнение на конце соединителя), неисправный приемопередатчик FSSB на главной плате или усилителе,или неисправный FSSB коммуникационный IC на главной плате.

Замена кабеля FSSB является первым диагностическим шагом ¢ эти кабели представляют собой расходные материалы, которые можно приобрести отдельно.

Если замена кабеля не восстанавливает FSSB связь, то необходимо провести дополнительное исследование FSSB интерфейса основной платы или сервоусилителя.

Вопрос 5: Можно ли восстановить A20B-8201-0088 после сбоя, вызванного перебоем питания?

Перенапряжение, достаточно серьезное для повреждения основной платы, обычно сначала повреждает схемы защиты входа (диоды TVS, MOV) и также может повредить регулирующие узлы напряжения или коммуникационные чипы FSSB.

Специализированные ремонтные центры FANUC, имеющие доступ к испытательным установкам 0i-D, часто могут ремонтировать поврежденные панели, заменяя поврежденные защитные и коммуникационные компоненты.восстановление полноценной работы правления.

Стоимость ремонта по сравнению с стоимостью замены карты зависит от степени повреждения.в то время как доски с локальным повреждением защитных компонентов часто успешно восстанавливаются.
