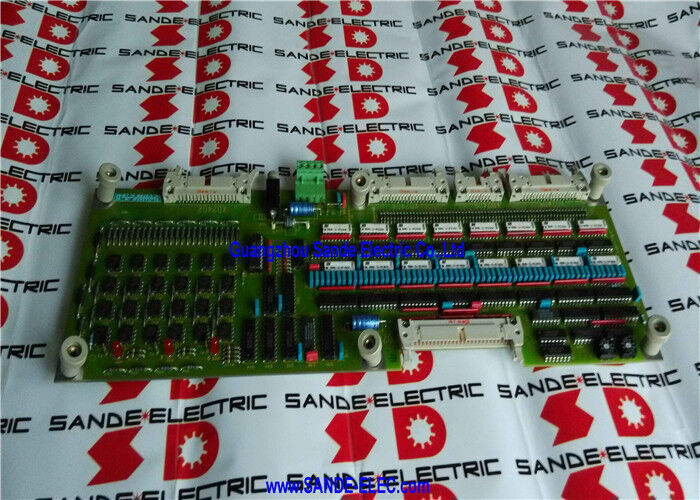

Круговая плата Siemens Sinumerik System 3 800 Входный выходный модуль 6FX1124-6AD02

6FX1124-6AD02 ∙ Siemens SINUMERIK I/O Submodule ∙ 64 цифровых входа / 32 цифровых выхода / SINUMERIK 810 / 820 / система 800

6FX1124-6AD02 Digital I/O for older-generation SINUMERIK CNCs (Цифровой ввод и выход для старых поколений СИНУМЕРИК)

6FX1124-6AD02 - это цифровой подмодуль ввода/вывода для семейства контроллеров SINUMERIK CNC, в частности платформ SINUMERIK 3, 810, 820 и System 800.Это старые СИНУМЕРИК-СНК поколения, которые служили станки, станков обработки и станков обработки с 1980-х по начало 2000-х годов.6FX1124-6AD02 обеспечивает интерфейс ввода / вывода машины, который соединяет внутреннюю логику управления CNC с внешними сигналами машины.

Основные характеристики

64 ввода и 32 вывода

В системах управления станками-инструментами на базе SINUMERIK цифровые модули ввода/вывода, такие как 6FX1124-6AD02, образуют физический слой соединения между ЧПУ и станком-инструментом:

64 цифровых входа:Читание состояния включения/выключения дискретных сигналов машины ограничительные переключатели на каждой оси (положительное и отрицательное перемещение), переключатели ориентировочного положения, переключатели блокировки дверей, датчики уровня охлаждающей жидкости,гидравлические и пневматические переключатели давленияПри 64 входах 6FX1124-6AD02 обеспечивает значительный I/O-счет для полного сбора сигнала станции обработки.

32 цифровых выхода:Управление дискретными механическими приводами с помощью логики PMC (Programmable Machine Controller) CNC (программируемый контроллер машины) - соленоидные клапаны для охлаждающей жидкости, воздушного вдоха, смазки и гидравлических цепей;релейные катушки для управления контакторами; индикаторные лампы; и команды задействования спиндового тормоза.

Сценарии применения

Неисправность подмодуля В/В в станции SINUMERIK 810:В станции SINUMERIK 810 CNC возникают неисправности в вводе/выводе ∙ на станции CNC одновременно теряется несколько сигналов машины или не реагируют определенные входы или выходы.6FX1124-6AD02 идентифицируется как неисправный подмодуль из устройства сигнализации и диагностики В/ВЗамена восстанавливает правильную работу машины.

Планируемое обслуживание:Производственное предприятие, поддерживающее старые оборудования SINUMERIK 3 или 820 CNC, сохраняет 6FX1124-6AD02 в качестве запасной части для конкретной системы управления, в которую оно установлено.

Частые вопросы

Q1: Как я могу подтвердить, что 6FX1124-6AD02 является правильным модулем ввода/вывода для моего SINUMERIK CNC?

Читайте номер детали на этикетке установленного подмодуля внутри стойки. Если он гласит 6FX1124-6AD02, это подтвержденная замена.Перекрестная ссылка на электрические чертежи машины и руководство по техническому обслуживанию SINUMERIK для подтверждения положения модуля на стойке и назначения В/В.

Вопрос 2: Какова функция трех входных разъемов на 6FX1124-6AD02?

Три входных соединителя распределяют 64 цифровых входа по трем физическим точкам соединения, обеспечивая логическую группировку входных сигналов по площади или функции машины.и сохранение размера отдельных разъемов под рукойКаждая группа разъемов несет часть от общего числа 64-х входов, проводных от сигналов конкретной области машины.

Вопрос 3: Требуется ли конфигурация или параметризация 6FX1124-6AD02 после замены?

Цифровая передача данных I/O для систем SINUMERIK 3, 810 и 820 CNC определяется с помощью машинных данных CNC и программы лестницы PMC, не хранящихся в самом подмодуле I/O.Замена 6FX1124-6AD02 не требует повторного ввода конфигурации В/ВПосле установки замены убедитесь, что каждый вход и выход реагируют правильно через диагностический экран ввода/вывода CNC.

Вопрос 4: Какие меры предосторожности в отношении ESD применяются при обращении с 6FX1124-6AD02?

Управляющий шкаф SINUMERIK 3/810/820 должен быть выключен перед доступом к подмодулям, установленным на стойке.Ручка 6FX1124-6AD02 с заземленным антистатическим запястьем на ESD-безопасной поверхности ¢ старые платы I/O SINUMERIK содержат логические устройства CMOS, чувствительные к электростатическому разрядуХранить в антистатической упаковке до снятия и установки.
