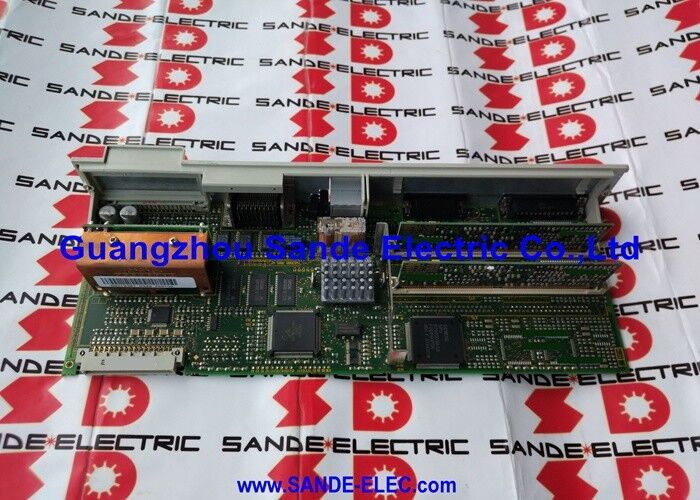

Siemens Simodrive 611 Цифровая высокопроизводительная система прямого измерения 6SN1118-0DK23-0AA0

6СН1118-0ДК23-0АА0 | Цифровой модуль производительности Siemens SIMODRIVE 611-D — замкнутый контур / система прямого измерения / блок управления производительностью с ЧПУ

6SN1118 — Семейство блоков управления SIMODRIVE 611-D Performance

6SN1118-0DK23-0AA0 принадлежит к семейству блоков управления производительностью 6SN1118 — сменных модулей, обеспечивающих интеллектуальный уровень в приводных модулях SIMODRIVE 611-D. В подсемействе 6SN1118-0Dxx23:

Обозначение DK23 в номере 6SN1118 идентифицирует конкретную комбинацию конфигурации оси и типа измерительной системы, отличающуюся от DG21 (1-осная, описанная выше) буквой конфигурации «K» и кодом варианта «23».

Ключевые характеристики

Приложения — где важны прямые измерения

Высокоточные обрабатывающие центры:Пятиосевая обработка компонентов аэрокосмической отрасли, обработка штампов и пресс-форм, а также прецизионное расточное приспособление — где ошибки позиционирования осей из-за ошибки шага ходового винта или теплового дрейфа могут напрямую распространяться на погрешности размеров заготовки.

Шлифовальные машины:Прецизионное шлифование требует поддержания точности положения на микронном уровне в течение длительных циклов шлифования, несмотря на тепловое расширение. Прямое измерение с помощью линейных энкодеров корректирует это расширение в реальном времени.

Оси КИМ (координатно-измерительной машины):Оси измерительных машин должны иметь проверенную точность положения, независимую от механического износа — прямые энкодеры обеспечивают это независимо от состояния ШВП или рейки.

Сценарии применения

SIMODRIVE 611-D неисправность прямой измерительной оси:На станке с ЧПУ с прямыми измерительными осями возникают ошибки регулирования положения по одной оси — в качестве неисправности идентифицируется модуль производительности с обратной связью с возможностью прямого измерения. В качестве замены устанавливается 6SN1118-0DK23-0AA0. Восстановлен правильный высокоточный контроль положения.

Ввод в эксплуатацию привода высокоточного обрабатывающего центра:Прецизионный обрабатывающий центр с линейными датчиками по всем осям вводится в эксплуатацию с приводами SIMODRIVE 611-D. 6SN1118-0DK23-0AA0 устанавливается в каждый приводной модуль, подключаемый к прямой измерительной оси.

Часто задаваемые вопросы

Вопрос 1: Каково практическое улучшение точности при прямом измерении по сравнению с обратной связью только от двигателя?

Точность позиционирования только от энкодера двигателя ограничивается ошибкой шага ходового винта, тепловым расширением ходового винта и люфтом. Типичные системы ходовых винтов обеспечивают точность позиционирования ±5–15 микрон. При прямом измерении линейным энкодером с помощью такого модуля, как 6SN1118-0DK23-0AA0, контур положения замыкается на фактическом положении оси, устраняя ошибку шага и тепловой дрейф из бюджета погрешностей, достигая ±1–3 микрон в зависимости от разрешения энкодера.

Вопрос 2: Какие типы энкодеров поддерживаются 6SN1118-0DK23-0AA0 для канала прямого измерения?

Модули прямого измерения SIMODRIVE 611-D поддерживают линейные или угловые энкодеры высокого разрешения для канала прямого измерения — обычно Heidenhain или эквивалентные линейные шкалы с sin/cos 1Vpp или цифровые интерфейсы. Конкретный тип и разрешение датчика, поддерживаемые 6SN1118-0DK23-0AA0, подтверждены из соответствующих описаний функций Siemens SIMODRIVE 611-D и документации по аппаратному обеспечению.

В3: Можно ли использовать 6SN1118-0DK23-0AA0 без датчика прямого измерения — используя только датчик двигателя?

Модуль производительности прямого измерения обычно может работать в режиме «только энкодер двигателя», когда прямой вход энкодера не подключен, но это сводит на нет назначение модуля с более высокими техническими характеристиками. Использование 6SN1118-0DK23-0AA0 без датчика прямого измерения заменяет стандартный модуль производительности и не использует возможности прямого измерения. Проверьте в документации SIMODRIVE 611-D, поддерживается ли для этого конкретного варианта работа только с датчиком двигателя.

Вопрос 4: Требуется ли замена 6SN1118-0DK23-0AA0 резервного копирования и восстановления параметров?

Да — блоки управления SIMODRIVE 611-D Performance сохраняют параметры привода, специфичные для оси. При замене 6SN1118-0DK23-0AA0 параметры привода (включая данные конфигурации датчика двигателя и датчика прямого действия) перед демонтажем необходимо сохранить и восстановить на сменный блок через функцию управления данными привода SINUMERIK CNC. Особое внимание необходимо уделять параметрам масштабирования прямого энкодера — они должны быть правильно установлены для конкретной линейной шкалы, установленной на оси станка.
