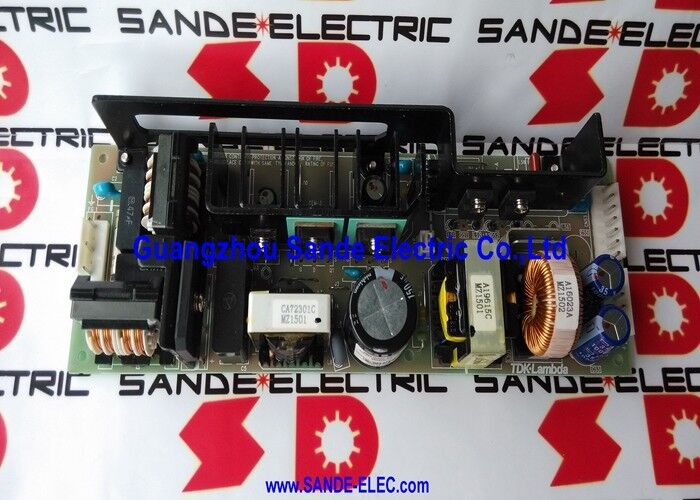

Программируемый блок питания DENSEI TDK Lambda ZWS150AF-24 J

ZWS150AF-24/J | TDK-Lambda 150 Вт переменного/постоянного тока с открытым корпусом — универсальный вход 24 В / 6,3 А / 85–265 В переменного тока / с коррекцией коэффициента мощности / разъемы JST

ZWS150AF — компактный открытый корпус мощностью 150 Вт для промышленного использования

ZWS150AF-24/J — это открытый блок питания TDK-Lambda мощностью 150 Вт с одним выходом в классе 24 В — компактный, монтируемый на плате блок преобразования мощности переменного/постоянного тока, предназначенный для встраивания в промышленное оборудование. Формат открытого корпуса по сравнению с закрытыми источниками питания или источниками питания на DIN-рейке позволяет интегрировать блок питания непосредственно в шасси или корпуса оборудования, где пространство ограничено, а главное оборудование обеспечивает собственную защиту корпуса.

Суффикс «/J» идентифицирует версию разъема JST — выходные и входные соединения выполняются через разъемы серии JST, а не с винтовыми клеммами, что упрощает сборку и прокладку кабелей при OEM-производстве.

Ключевые характеристики

Универсальный вход — совместимость с глобальной мощностью

Диапазон входного напряжения переменного тока 85–265 В ZWS150AF-24/J охватывает весь диапазон промышленных и коммерческих напряжений питания переменного тока по всему миру:

85–100 В переменного тока:Японский промышленный стандарт питания (100 В) и некоторые региональные напряжения питания.

120 В переменного тока:Североамериканский стандарт для жилых помещений и легкой промышленности.

200–240 В переменного тока:Европейский однофазный промышленный и жилой стандарт.

220–265 В переменного тока:Многие промышленные стандарты Азии и развивающихся рынков.

Один блок питания ZWS150AF-24/J корректно работает с любым источником питания от 85 В до 265 В переменного тока без каких-либо модификаций или переключения диапазона, что делает его источником питания настоящего глобального использования, подходящим для оборудования, продаваемого на нескольких рынках.

Сценарии применения

Электропитание средств автоматизации производства:Шкаф управления, содержащий модули ПЛК, панели HMI и оборудование ввода-вывода, требует регулируемого источника питания 24 В постоянного тока. ZWS150AF-24/J обеспечивает непрерывную мощность 151 Вт напряжением 24 В с универсальным входом переменного тока, поддерживая глобальное развертывание оборудования без вариантов источника питания.

Замена блока питания системы ЧПУ FANUC:В системе управления ЧПУ FANUC, оснащенной A14L-0156-0001#24, возникают неисправности источника питания. ZWS150AF-24/J утвержден в качестве блока преобразования энергии в этой сборке.

Часто задаваемые вопросы

Вопрос 1: Что означает суффикс «/J» в ZWS150AF-24/J?

«/J» обозначает вариант разъема JST блока питания ZWS150AF-24. В базе ZWS150AF-24 используются винтовые клеммы для входной и выходной проводки. Версия «/J» заменяет винтовые клеммы на разъемы серии JST, что позволяет предварительно подключить проводку во время сборки оборудования. Разъемы JST обеспечивают надежное, устойчивое к растяжению соединение и хорошо подходят для производственных сред OEM, где сборка жгута проводов и установка источника питания являются отдельными операциями.

В2: Каков диапазон регулировки выходного напряжения ZWS150AF-24/J?

Выходное напряжение 24 В регулируется на ±10 % от номинального значения — в диапазоне примерно от 21,6 В до 26,4 В с помощью встроенного подстроечного потенциометра. Это позволяет точно настроить источник питания, чтобы компенсировать падение напряжения в кабеле в распределительной системе или обеспечить точное соответствие напряжению подключенной нагрузки.

Вопрос 3: Требуется ли для ZWS150AF-24/J внешний вентилятор для работы с полной нагрузкой?

Мощность 151,2 Вт указана для конвекционного (естественного воздушного) охлаждения — принудительная подача воздуха не требуется при номинальном уровне мощности в указанном диапазоне температур (от –10°C до +70°C). Однако если температура окружающей среды внутри корпуса главного оборудования превышает 50°C при полной нагрузке, может потребоваться некоторое снижение выходного тока. Серия ZWS150AF полностью рассчитана на температуру 70°C с конвекционным охлаждением, что подходит для большинства промышленных шкафов.

Вопрос 4. Диапазон входного напряжения 85–265 В переменного тока плавно регулируется или существуют определенные настройки напряжения?

Входной сигнал бесступенчато регулируется во всем диапазоне 85–265 В переменного тока — переключатель выбора диапазона или модификация не требуются. Входной каскад PFC и широкодиапазонный выпрямитель ZWS150AF-24/J автоматически регулируют изменение входного напряжения. Источник питания можно подключить непосредственно к любому источнику переменного тока в пределах диапазона без какого-либо вмешательства пользователя.

В5: Какие средства защиты включает ZWS150AF-24/J?

ZWS150AF-24/J включает в себя стандартные функции защиты SMPS: защиту от перегрузки по току (OCP — ограничивает выходной ток до повреждения источника питания), защиту от перенапряжения (OVP — отключает источник питания, если выходное напряжение поднимается выше безопасного уровня, защищая подключенные нагрузки) и защиту от переходных процессов на входе (подавляет скачки напряжения на входе переменного тока). Источник питания также обеспечивает ток утечки на землю менее 0,5 мА, что соответствует требованиям безопасности для оборудования, в котором утечка на землю регулируется.
