CP 5412 Процессор связи Siemens A2 ISA карта 6GK1541-2BA00

6ГК1541-2БА00 | Карта Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA — соединение PG/PC с PROFIBUS / 16 бит / версия 2

CP 5412/A2 — шлюз PROFIBUS для PG и ПК

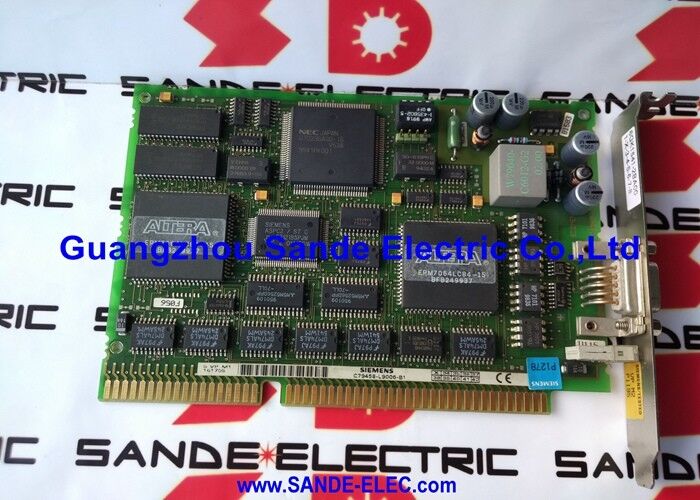

6GK1541-2BA00 — это CP 5412/A2 — плата коммуникационного процессора SIMATIC NET, которая устанавливается в слот шины ISA ПК и обеспечивает ведущий или подчиненный интерфейс PROFIBUS. Эта карта была стандартным аппаратным решением для подключения Siemens PG (устройств программирования) и ПК общего назначения, работающих под управлением STEP 5, STEP 7 или другого инженерного и диагностического программного обеспечения SIMATIC, к сетям полевой шины PROFIBUS DP/FMS.

CP 5412/A2 («A2» = аппаратная версия 2) обеспечивает необходимый физический уровень PROFIBUS, синхронизацию и обработку протокола, которые не может обеспечить параллельный или последовательный порт стандартного ПК — PROFIBUS требует специальной связи в реальном времени, которую выделенная процессорная карта обрабатывает независимо от основного процессора ПК.

Ключевые характеристики

PROFIBUS — стандарт промышленной полевой шины

PROFIBUS (Process Field Bus) — это промышленный стандарт полевой шины, широко используемый в системах ПЛК Siemens SIMATIC, станках SINUMERIK с ЧПУ, приводных системах SIMODRIVE и технологических контрольно-измерительных приборах:

PROFIBUS DP (децентрализованная периферия):Самый распространенный вариант — предназначен для быстрого обмена данными между главным контроллером (ПЛК или ЧПУ) и подчиненными устройствами распределенного ввода-вывода (станциями удаленного ввода-вывода, приводами, датчиками). ДП работает на скорости до 12 Мбит/с.

PROFIBUS FMS (спецификация полевого сообщения):Более старый вариант обмена данными между интеллектуальными полевыми устройствами, используемый реже, чем DP.

6GK1541-2BA00 CP 5412/A2 предоставляет ПК возможность выступать в качестве ведущего или ведомого узла PROFIBUS, позволяя программному обеспечению STEP 5 или STEP 7 подключаться в режиме онлайн к ПЛК, считывать диагностику, контролировать состояния входов/выходов и загружать программы непосредственно по сети PROFIBUS.

Сценарии применения

Подключение PG/PC к сети PROFIBUS:Программному обеспечению Siemens с программным обеспечением STEP 7 необходимо подключиться к сети PROFIBUS DP для программирования или диагностики системы ПЛК SIMATIC S7. 6GK1541-2BA00 CP 5412/A2 обеспечивает интерфейс PROFIBUS из слота ISA PG.

Диагностический доступ для устаревших систем PROFIBUS:Инженеру по техническому обслуживанию необходимо провести диагностику старой сети PROFIBUS DP с помощью PG или промышленного ПК со слотом ISA. Карта 6GK1541-2BA00 обеспечивает физическое сетевое соединение и обработку протоколов для диагностического программного обеспечения.

Часто задаваемые вопросы

В1: Какое программное обеспечение требуется для использования 6GK1541-2BA00 для связи PROFIBUS?

Для CP 5412/A2 требуется драйвер Windows и программное обеспечение SIMATIC NET, которые обычно поставляются как часть пакета программного обеспечения SIMATIC NET для ПК или установки инженерного программного обеспечения STEP 7. Адрес PROFIBUS карты и параметры связи настраиваются с помощью инструмента конфигурации интерфейса SIMATIC NET. Конкретная версия программного обеспечения должна быть совместима с операционной системой хоста и версией аппаратного обеспечения CP 5412/A2.

В2: Какую операционную систему поддерживает 6GK1541-2BA00?

CP 5412/A2 был разработан для операционных систем Microsoft Windows, используемых в период его производства — в первую очередь Windows NT, Windows 98 и Windows 2000. Поддержка более поздних операционных систем зависит от версии программного обеспечения SIMATIC NET, доступной для аппаратного обеспечения CP 5412. Аппаратная версия A2 соответствует программной среде, доступной в конце 1990-х — начале 2000-х годов.

В3: В чем разница между картами CP 5412/A2 и более поздними картами PROFIBUS CP (например, CP 5611)?

CP 5412/A2 (6GK1541-2BA00) использует старую шину ISA — она подходит для слотов расширения ISA, имеющихся в старых устройствах PG и промышленных ПК 1990-х годов. Более поздние карты, такие как CP 5611 и CP 5613, используют шину PCI, которая заменила ISA в современных архитектурах ПК. Карты PCI обеспечивают более высокую пропускную способность шины и совместимы с аппаратным обеспечением ПК текущего поколения. CP 5412/A2 предназначен специально для оборудования, оснащенного ISA — его нельзя установить в слот PCI.

Вопрос 4: Какой кабель и разъем PROFIBUS необходимы для 6GK1541-2BA00?

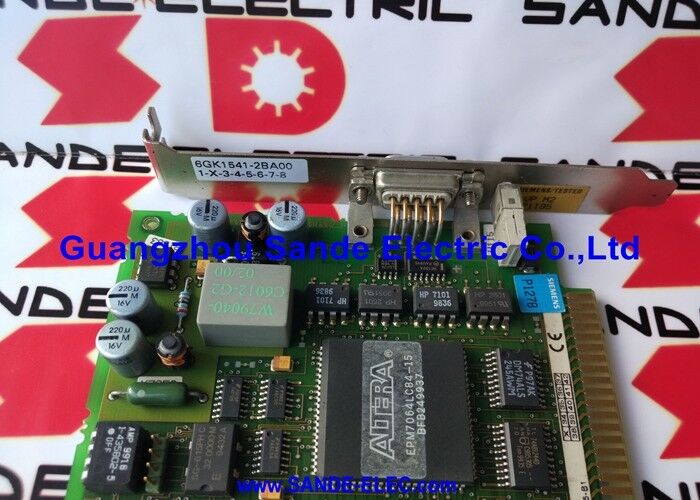

В PROFIBUS DP/FMS используется специальный экранированный кабель витой пары с характеристическим сопротивлением 150 Ом — кабель шины PROFIBUS типа A или типа B. Подключение к CP 5412/A2 осуществляется через стандартный 9-контактный разъем Sub-D на кронштейне карты, при этом сигнальные провода A и B кабеля PROFIBUS подключаются к определенным позициям контактов. При установке на физических концах сегмента PROFIBUS необходимо включить согласующий резистор 150 Ом в первом и последнем узлах кабеля.

В5: Является ли 6GK1541-2BA00 ведущим или подчиненным устройством PROFIBUS DP?

CP 5412/A2 может работать как ведущее устройство PROFIBUS DP класса 1 (основной контроллер, управляющий циклическим обменом входами/выходами с ведомыми устройствами DP), ведущее устройство DP класса 2 (ведущее устройство программирования и диагностики — роль, используемая STEP 7 или STEP 5 для онлайн-доступа) или как ведомое устройство DP (где ПК отвечает на запросы ввода/вывода от ведущего устройства ПЛК). Роль оператора настраивается с помощью программного обеспечения SIMATIC NET — аппаратная карта поддерживает все три режима.
