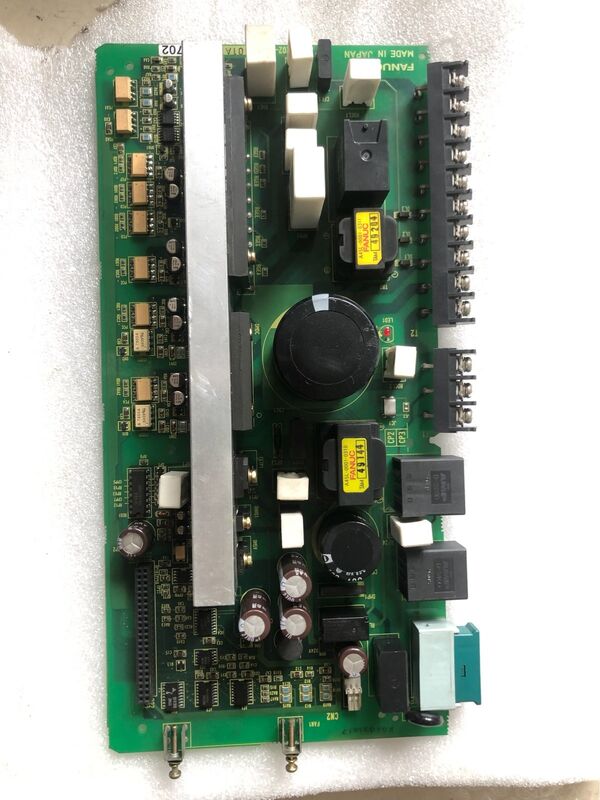

Новая плата сервопривода Fanuc CNC A16B-2202-0184

А16Б-2202-0184 | Печатная плата серии FANUC A16B-2202 — серия 018x / Плата привода Alpha / Запасной привод ЧПУ

A16B-2202 — Семейство плат FANUC Alpha Drive

Серия A16B-2202 представляет собой подтвержденное семейство плат компонентов привода FANUC Alpha, включающее монтажные платы, печатные платы интерфейса питания и внутренние печатные платы для сервоусилителей Alpha, модулей питания и приводов шпинделя.

Подтвержденные платы серии A16B-2202 включают печатные платы, обслуживающие:

• Сервомодули Alpha SVM (монтажные платы сервоусилителей)
• Модули питания Alpha PSM (подтверждено: A16B-2202-0542 внутри A06B-6081-H103 PSM)
• Шпиндельные модули Alpha SPM

A16B-2202-0184 в позиции 018x занимает ранний диапазон нумерации A16B-2202 — диапазон 018x отражает более раннее поколение компонентов привода Alpha в этой серии.

Основная информация о продукте

Платы привода A16B-2202 — уровень интерфейса питания

В приводных модулях FANUC Alpha используются платы серии A16B-2202 в качестве интерфейсных плат силового каскада внутри каждого приводного модуля. Эти доски:

Подключение силовой ступени:Направьте сигналы управления затвором, выходные сигналы датчиков тока и сигналы обнаружения неисправностей между силовым оборудованием приводного модуля и его платой управления.

Мониторинг защиты:Собирайте сигналы о температуре, перегрузке по току и неисправности шины от силового каскада и передайте их управляющей электронике для принятия защитных мер.

Маршрутизация разъема:Предусмотрите точки физического подключения для силовых клемм, кабелей датчиков и сигналов управления в структуре приводного модуля.

Сценарии применения

Неисправность платы альфа-драйва:В сервоприводе FANUC Alpha или модуле питания возникает неисправность силовой части. A16B-2202-0184 идентифицируется по этикетке внутри приводного модуля. Замена восстанавливает функцию привода.

Обслуживание привода:На производственном предприятии, обслуживающем приводное оборудование FANUC Alpha, имеется запас A16B-2202-0184 для конкретного приводного модуля, в котором оно установлено.

Часто задаваемые вопросы

Вопрос 1: Как убедиться, что плата A16B-2202-0184 подходит для моего привода FANUC Alpha?

Прочтите номер детали на этикетке платы внутри приводного модуля. Если там написано A16B-2202-0184, это подтвержденная замена. Перекрестная ссылка на соответствующую таблицу запасных частей в руководстве по техническому обслуживанию FANUC Alpha, чтобы подтвердить положение платы внутри конкретного приводного модуля.

Вопрос 2: Какова связь между A16B-2202-0184 и платой управления в одном модуле привода?

Модули привода Alpha содержат две основные платы. A16B-2202-0184 управляет соединениями на уровне мощности — маршрутизацией управления затвором, измерением тока и сбором сигналов неисправности от силового каскада. Отдельная плата управления управляет алгоритмом привода, связью и серворегулированием. Для работы привода оба должны функционировать правильно.

Вопрос 3. Какие симптомы сигнализации привода указывают на неисправность платы A16B-2202-0184?

Аварийные сигналы силовой ступени — перегрузка по току, неисправность затвора IGBT или аномалии фазного тока, постоянно возникающие при включении привода, — указывают на неисправность платы привода. Если плата управления, двигатель и источник питания проходят проверку правильно, но аварийные сигналы силовой ступени сохраняются, следующим приоритетом диагностики является A16B-2202-0184.

Вопрос 4: Какие меры защиты от электростатического разряда и меры безопасности применяются при обращении с A16B-2202-0184?

Полностью выключите приводную систему FANUC Alpha. Прежде чем обращаться к внутренним платам, убедитесь, что напряжение шины постоянного тока ниже безопасного уровня — модули привода Alpha сохраняют заряд шины после отключения питания. Рукоятка A16B-2202-0184 с антистатическим браслетом на антистатической поверхности.
