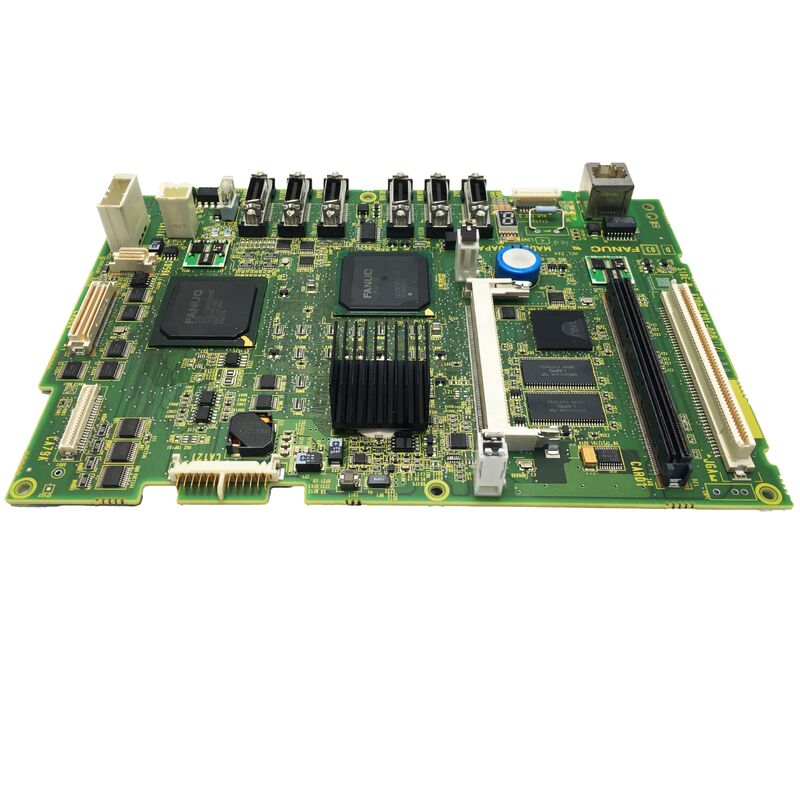

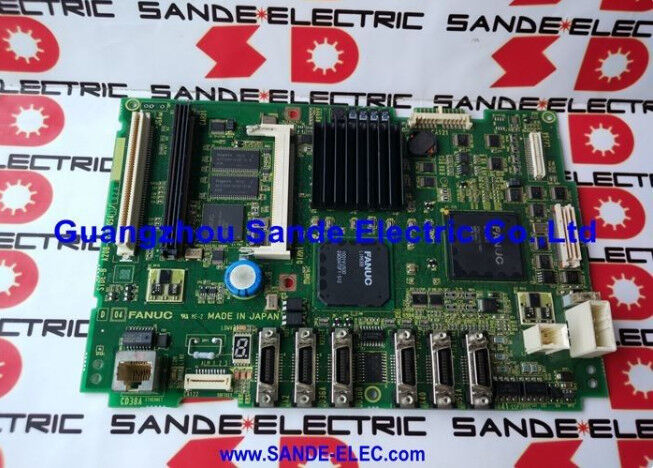

FANUC A20B-8201-0081 | Главная печатная плата серии 0i-D — Высокоинтегрированная главная плата ЧПУ A20B-8201 с интерфейсом сервопривода FSSB, производство Япония

Обзор

FANUC A20B-8201-0081 является главной печатной платой для FANUC Series 0i-D — поколения ЧПУ, которое FANUC представила для обеспечения цифрового управления сервоприводами, высокоскоростной обработки блоков и расширенных возможностей интерполяции для рынка станков среднего и компактного класса.

0i-D представлял собой шаг вперед по сравнению с 0i-C, принеся улучшения в пропускной способности связи сервоприводов FSSB, более быструю обработку блоков для высокоскоростной обработки штампов и пресс-форм, лучшую синхронизацию шпинделя и интегрированные функции безопасности в контроллер, который по-прежнему имел размеры, соответствующие ограничениям по пространству компактных токарных станков и обрабатывающих центров с ЧПУ.

Семейство плат A20B-8201 отражает эволюцию FANUC от модульной архитектуры с подключаемыми модулями (использовавшейся в сериях 16/18 и более ранних) к дизайну с высокой степенью интеграции.

Там, где контроллер предыдущего поколения мог распределять функции по четырем или пяти отдельным подключаемым субплатам, A20B-8201-0081 интегрирует основной ЦП, интерфейс шины сервопривода FSSB, канал последовательной связи шпинделя, интерфейс панели оператора и множество соединений ввода-вывода на одной плате — сокращая количество компонентов, количество потенциальных точек отказа и физическое пространство, занимаемое электроникой контроллера.

Серия 0i-D широко признана как определяющее ЧПУ 2010-х годов для производителей компактных станков — ее сочетание возможностей, компактности и экономической эффективности сделало ее доминирующим выбором для токарных станков с ЧПУ и 3-осевых обрабатывающих центров в Азии и все чаще в Европе и Северной Америке.

Соответственно велика установленная база станков 0i-D, что обуславливает устойчивый спрос на платы A20B-8201-0081 по мере старения установленных станков и необходимости их обслуживания.

Ключевые характеристики

Поколение 0i-D — что делает его отличительным

Улучшения 0i-D по сравнению с 0i-C были сосредоточены в трех областях, которые были наиболее важны для производителей станков: производительность сервопривода, скорость обработки программ и безопасность.

Производительность сервопривода FSSB: Шина сервопривода FSSB в 0i-D работает с более быстрым циклом связи, чем в 0i-C — частота обновления команд сервопривода выше, что обеспечивает более точное замыкание контура положения и лучшую производительность слежения на высоких скоростях подачи.

Для станков, обрабатывающих сложные контуры на высоких скоростях, это означает более гладкую чистоту поверхности и лучшую точность на переходах углов, где машина замедляется и снова ускоряется между движениями.

Обработка программ: ЦП 0i-D — доступ к которому осуществляется через плату A20B-8201-0081 — достигает более высоких скоростей обработки блоков, чем у его предшественника.

Это актуально для программ высокоскоростной обработки с множеством коротких сегментов движения (типичных для финишной обработки 3D-поверхностей), где ЧПУ должно считывать, декодировать и выполнять тысячи блоков в минуту без того, чтобы ось исчерпала запрограммированные движения и временно остановилась.

Более высокая скорость обработки блоков позволяет увеличить скорость подачи на сложных контурах без этой проблемы «голодания».

Функции ПЛК и безопасности: Интегрированный процессор ПЛК 0i-D, выполняющий логику лестничных схем производителя станка через главную плату ЦП, включает улучшенную скорость сканирования и больше доступной памяти ПЛК. Кроме того, FANUC представила опции функций безопасности в поколении 0i-D — функции мониторинга скорости и положения, которые позволяют безопасно работать на пониженной скорости при открытой защите машины, без необходимости использования отдельного ПЛК безопасности.

Замена A20B-8201-0081 — критические подготовительные шаги

Замена главной платы является наиболее рискованной процедурой технического обслуживания в любой системе ЧПУ, и 0i-D не является исключением.

Последствия неадекватного резервного копирования перед началом работы могут варьироваться от нескольких часов повторного ввода параметров до нескольких недель повторной квалификации станка — в зависимости от того, какие данные были потеряны и существовали ли резервные копии.

Перед отключением питания станка для замены платы необходимо создать резервные копии следующих данных на внешнем носителе (карте памяти, USB или через соединение RS-232C, в зависимости от того, что поддерживает блок MDI станка): все параметры ЧПУ, все программы деталей, хранящиеся в памяти ЧПУ, программа ПЛК и параметры ПЛК, все данные смещения инструмента и рабочего нуля, а также любые программы пользовательских макросов или пользовательские циклы.

Руководство по техническому обслуживанию 0i-D содержит точную процедуру для каждой категории данных.

Перед началом процедуры следует проверить заряд батареи резервного копирования SRAM в системе 0i-D, которая поддерживает память ЧПУ при отключенном питании.

Батарея с низким зарядом может привести к потере данных даже во время кратковременного отключения питания, необходимого для замены платы.

После установки сменной платы A20B-8201-0081 все резервные копии данных должны быть восстановлены в правильной последовательности — сначала параметры (до любого перемещения оси), затем данные ПЛК, затем программы и смещения. После этого станок должен быть возвращен в исходное положение и проверен на точность оси перед возвращением к производству.

Часто задаваемые вопросы

В1: ЧПУ включается, но останавливается с системной ошибкой и не проходит экран загрузки. Это неисправность главной платы?

Системная ошибка при загрузке может возникать по нескольким причинам — не обязательно по вине главной платы. Сначала проверьте дисплей диагностических светодиодов на лицевой панели главной платы: массив светодиодов показывает код, идентифицирующий подсистему, самотестирование которой завершилось ошибкой при загрузке.

Распространенные причины, не связанные с платой, на этом этапе включают: разряженная батарея SRAM (вызывающая ошибку повреждения памяти), ошибка контрольной суммы модуля FROM или сбой связи FSSB с усилителями сервопривода.

Исключите эти проверки, прежде чем делать вывод о неисправности самой платы. Если массив светодиодов показывает ошибку процессора или внутренней шины, то правильной заменой является главная плата.

В2: Можно ли использовать A20B-8201-0081 для модернизации контроллера серии 0i-C?

Нет. A20B-8201-0081 разработана специально для аппаратных платформ 0i-D — шасси, распиновка разъема задней панели и вспомогательное оборудование (блок питания, карты осей, панель оператора) отличаются от поколения 0i-C. Архитектура программного обеспечения также отличается.

Эти два поколения несовместимы на уровне главной платы.

В3: Какие данные хранятся на сменной A20B-8201-0081 при поступлении новой или восстановленной?

Новая или восстановленная плата поставляется либо с пустой памятью (требующей полной загрузки параметров и программ), либо с общей заводской конфигурацией FANUC. Ни одно из этих состояний не соответствует конкретной конфигурации станка.

Все параметры ЧПУ, регистрации опций, ПЛК и данные программ должны быть загружены из резервной копии, сделанной перед снятием платы.

Это ожидаемо и нормально — критически важно иметь полную и актуальную резервную копию перед началом процедуры.

В4: Станок представляет собой токарный станок с ЧПУ с осью C и приводным инструментом. Поддерживает ли A20B-8201-0081 такую конфигурацию?

Да. 0i-D поддерживает многоосевые конфигурации, включая ось C (шпиндель как управляемая ось ЧПУ), ось Y на токарных станках и одновременные многошпиндельные конфигурации, в зависимости от зарегистрированных в системе программных опций.

Эти опции определяются в программном обеспечении FROM, установленном на главной плате, и в регистрации опций FANUC для системы. Перед началом работы убедитесь, что версия программного обеспечения и регистрация опций на сменной плате соответствуют исходной системе.

Регистрация опций в системах FANUC привязана к аппаратной конфигурации и должна быть повторно зарегистрирована после замены главной платы.

В5: Каков риск работы с A20B-8201-0081 без надлежащих мер предосторожности от электростатического разряда?

Плата содержит множество интегральных схем CMOS высокой плотности, которые уязвимы к электростатическому разряду.

Повреждение от электростатического разряда особенно коварно, поскольку оно часто приводит к скрытым отказам — плата кажется работоспособной после установки, но преждевременно выходит из строя через недели или месяцы из-за сниженного напряжения пробоя перехода в компонентах, которые были подвергнуты нагрузке, но не были немедленно уничтожены.

Всегда обращайтесь с платой, используя заземленный запястный ремешок на антистатической рабочей поверхности, при этом плата должна оставаться в антистатическом пакете до момента установки. Сменная плата должна храниться в антистатической упаковке до момента использования.
