FANUC A20B-8200-0849 | Серия 0i-D Основная печатная плата A5 — последняя аппаратная ревизия для ЧПУ контроллеров 0i-MD / 0i-TD, серия A20B-8200, производство Япония

Номер детали: A20B-8200-0849

Производитель: FANUC Corporation (Япония)

Категория продукта: Печатная плата — Основная плата ЦПУ (материнская плата)

Серия: A20B-8200 — Семейство основных печатных плат ЧПУ FANUC серии 0i-D

Обзор

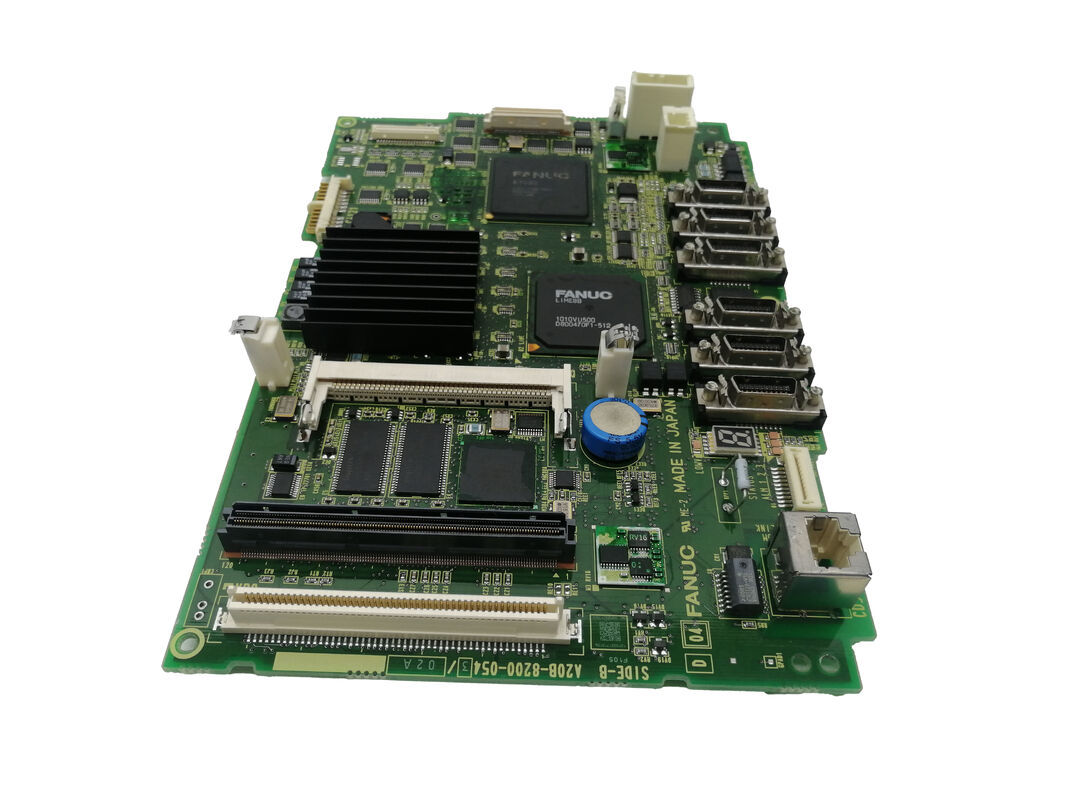

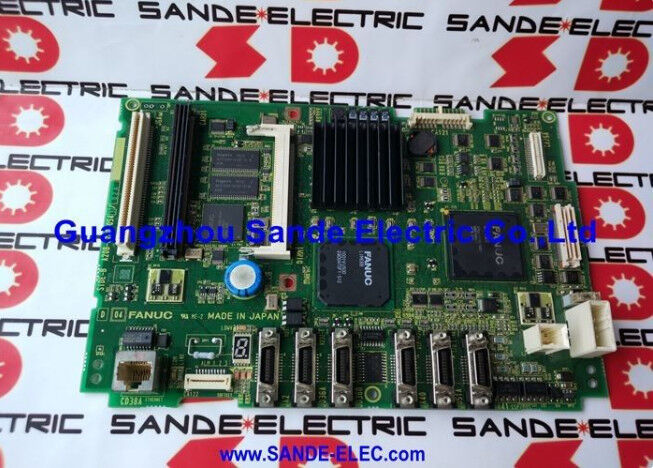

Основная плата FANUC A20B-8200-0849 является аппаратной ревизией A5 основной платы для ЧПУ контроллеров FANUC серии 0i-D. В рамках семейства основных плат A20B-8200, поколение 0i-D прошло через последовательные уровни аппаратных ревизий, поскольку FANUC обновлял спецификации компонентов и повышал надежность платы в течение срока службы продукта.

Ревизия A1 (A20B-8200-0541) была оригинальной.

За ней последовала A3 (A20B-8200-0847). A5 (A20B-8200-0849) является самой последней ревизией в линейке основных плат 0i-D, включающей последние выбранные компоненты, сохраняя при этом полную функциональную совместимость с программным обеспечением ЧПУ 0i-D.

0i-D — это массовый основной ЧПУ FANUC — контроллер, стоящий за сотнями тысяч токарных станков, обрабатывающих центров, шлифовальных станков и многофункциональных станков, произведенных крупными производителями станков в 2000-х и 2010-х годах.

Каждый станок 0i-D, независимо от того, управляет ли он двух-осевым токарным станком или четырех-осевым обрабатывающим центром, зависит от своей основной платы для выполнения программного обеспечения системы ЧПУ, связи с сервоусилителями через FSSB, управления шпинделем через последовательный интерфейс, управления вводом-выводом станка через I/O Link и отображения на панели оператора.

Плата A5 выполняет все эти функции идентично более ранним ревизиям A1 и A3.

С точки зрения программного обеспечения станка, между аппаратными ревизиями нет видимой разницы. Для инженера по техническому обслуживанию значение A5 практическое: при поиске запасной основной платы для станка 0i-D, A5 является текущей доступной ревизией и подходящей заменой для любой более ранней ревизии основной платы 0i-D.

Ключевые характеристики

Аппаратные ревизии в семействе основных плат 0i-D

Понимание последовательности ревизий основных плат A20B-8200 помогает как при закупке, так и при диагностике неисправностей.

Ревизия A1 (A20B-8200-0541): Оригинальное аппаратное обеспечение основной платы 0i-D. Встречается в станках 0i-D, произведенных в первые годы этого поколения контроллеров.

Ревизия A3 (A20B-8200-0847): Обновление аппаратного обеспечения второго поколения. Изменения компонентов улучшили тепловые характеристики и долгосрочную надежность.

Ревизия A5 (A20B-8200-0849): Текущее поколение аппаратного обеспечения. Представляет собой последний выбор компонентов FANUC для платформы 0i-D. A5 является рекомендуемой заменой для всех более ранних ревизий основных плат 0i-D.

Во всех трех случаях программное обеспечение ЧПУ, загруженное в модуль FROM, идентично, а параметры станка в SRAM полностью совместимы.

Плата A5, установленная в станке, изначально оснащенном платой A1, с теми же модулями FROM/SRAM и параметрами, ведет себя точно так же, как оригинальное оборудование, с точки зрения программного обеспечения управления станка.

Что контролирует основная плата 0i-D

Основная плата — это самый важный компонент контроллера 0i-D. Она управляет:

Связь сервоприводов FSSB. Все сервоусилители — будь то управление осями X, Y, Z или вращательными осями — обмениваются данными с основной платой через оптоволоконную шину FSSB. Команды положения, обратная связь по скорости и данные о тревогах сервопривода передаются по этому каналу.

Неисправность цепи FSSB на основной плате приводит к немедленным кодам тревоги по осям при включении питания.

Последовательный шпиндель. Усилитель шпинделя (Alpha i SPM или Beta i SPM) получает команды скорости и данные положения через последовательный интерфейс шпинделя (разъем JA7A).

Ориентация шпинделя, синхронизация жесткого нарезания резьбы и управление С-осью зависят от этого канала.

I/O Link. Ввод-вывод станка — концевые выключатели, блокировки дверей, датчики инструмента, управление охлаждением, сменщики паллет — подключается через последовательную шину I/O Link, подключенную к JD51A на основной плате.

Цепочка I/O Link расширяется до распределенных модулей ввода-вывода по всему станку.

Встроенный Ethernet. Встроенный порт Ethernet 0i-D (для работы DNC, сбора данных MTConnect или удаленного мониторинга FOCAS2) интегрирован на основной плате.

Для стандартного подключения Ethernet не требуется отдельная карта связи.

Панель оператора и дисплей. Основная плата управляет интерфейсом клавиатуры MDI и выводом дисплея ЧПУ через разъем дисплея, поддерживая ЖК-дисплеи размером 7,2 и 8,4 дюйма, которые обычно устанавливаются на станках 0i-D.

Процедура замены

Замена A20B-8200-0849 следует стандартной процедуре замены основной платы FANUC 0i-D:

Шаг 1 — Резервное копирование SRAM. Перед снятием платы выполните полное резервное копирование через экран загрузки ЧПУ. Сохраните на карту памяти FANUC или ПК через RS-232C.

Резервная копия включает все параметры, лестницу ПЛК, данные инструмента, рабочие координаты и сохраненные программы деталей.

Шаг 2 — Инвентаризация модулей. Запишите, какие подключаемые модули установлены на оригинальной плате.

Эти модули — карта управления осью, модуль FROM/SRAM, любые опциональные карты — переносятся на новую плату A5.

Шаг 3 — Физическая замена. Выключите питание, дождитесь разрядки конденсаторов, снимите модули с оригинальной платы, установите их на плату A5, установите плату A5.

Шаг 4 — Восстановление SRAM. Загрузитесь в режиме загрузки, загрузите резервную копию SRAM с носителя резервной копии. Убедитесь, что все данные присутствуют.

Шаг 5 — Проверка функциональности. Нормальное включение питания, убедитесь, что все оси готовы, шпиндель готов, ПЛК выполняется, состояния ввода-вывода корректны.

Часто задаваемые вопросы

В1: Станок 0i-D имеет оригинальную основную плату A1 (A20B-8200-0541). Может ли A5 (A20B-8200-0849) заменить ее напрямую?

Да. A5 является текущей заменой для всех более ранних ревизий основных плат 0i-D. Все подключаемые модули с платы A1 устанавливаются непосредственно на плату A5.

Данные SRAM, резервно скопированные со станка A1, восстанавливаются на плату A5 без изменений.

После восстановления станок работает идентично.

В2: После установки A20B-8200-0849 ЧПУ показывает тревогу "SR" при запуске. Что это означает?

Тревоги серии SR при первом запуске после замены основной платы указывают на проблемы с данными SRAM — либо восстановление было неполным, файл резервной копии поврежден, либо процесс восстановления был прерван. Повторите попытку восстановления SRAM из меню загрузки.

Если файл резервной копии подтвержден как исправный и восстановление завершается без ошибок, тревога SR должна исчезнуть. Если резервная копия не была сделана до снятия платы, содержимое SRAM будет заводским, и все специфичные для станка параметры придется вводить заново.

В3: Тревога FSSB появляется сразу после установки A20B-8200-0849, даже если все сервоусилители включены. Что следует проверить в первую очередь?

Наиболее частая причина тревог FSSB сразу после замены основной платы — это смещенный оптоволоконный кабель FSSB. Во время работы с платой оптоволоконные кабели в разъемах COP10A на основной плате могли быть ослаблены или загрязнены на торцевой поверхности волокна.

Проверьте каждое оптоволоконное соединение FSSB на основной плате — убедитесь, что каждое полностью вставлено и зафиксировано. Очистите торцевые поверхности волокна сухой безворсовой салфеткой, если видна какая-либо грязь.

В4: Можно ли использовать A20B-8200-0849 в станке 0i-F?

Нет. 0i-D (семейство основных плат A20B-8200) и 0i-F (другое семейство основных плат) являются различными поколениями контроллеров с разной аппаратной архитектурой.

A20B-8200-0849 предназначена специально для поколения 0i-D. 0i-F требует свою собственную основную плату, которая не является обратно совместимой с оборудованием 0i-D.

В5: Чем аппаратная ревизия A5 отличается от A1 с точки зрения специалиста по ремонту?

С функциональной точки зрения разницы нет — A5 работает с тем же программным обеспечением и взаимодействует с тем же периферийным оборудованием так же, как и A1.

С физической точки зрения, некоторые положения разъемов, расположение компонентов или мелкие детали компоновки платы могут отличаться между ревизиями, поэтому фотографии установки с оригинальной платы A1 не следует использовать в качестве единственного ориентира для установки A5 — обращайтесь к физическим разъемам и их маркировке на самой плате A5.

Совместимость параметров и данных полная: при замене A1 на A5 не требуется никаких модификаций параметров станка.
