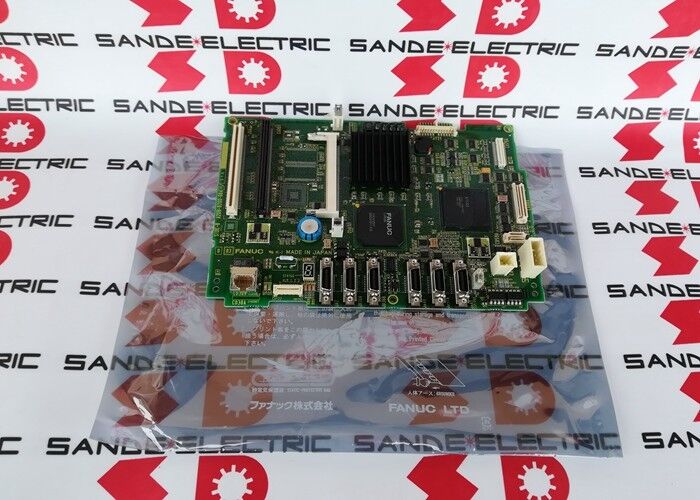

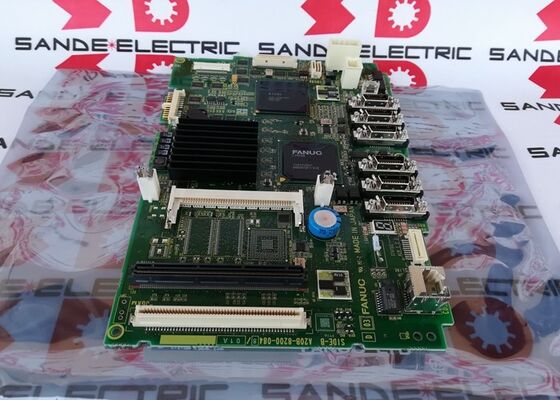

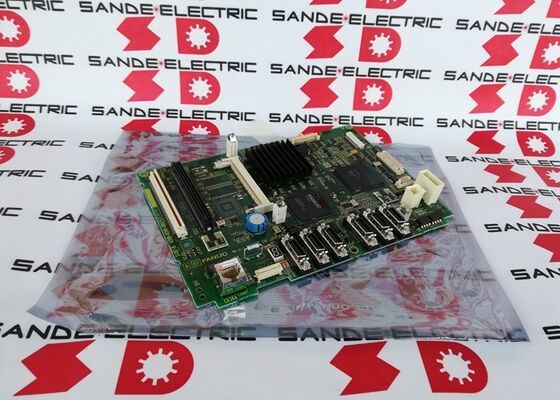

A20B-8200-0848 Fanuc PCB Board A20B82000848 A2OB-82OO-O848 Площадка для печатных пластин

A20B-8200-0848 | Материнская плата основного процессора FANUC серии 0i-D — тип A5U / центральная плата управления / серия A20B-8200

A5U — более мощная материнская плата 0i-D

Платформа FANUC серии 0i-D использует несколько основных вариантов печатных плат, каждый из которых имеет обозначение типа. В серии A20B-8200 для 0i-D:

А20Б-8200-0847:Основная плата типа A3 — основная плата стандартной конфигурации для систем 0i-D (описана в других разделах этой серии).

A20B-8200-0848 (эта плата):Основная плата типа A5U — вариант с более высокими характеристиками на той же платформе 0i-D. «A5U» позиционирует эту плату выше типа A3 в поколении аппаратного обеспечения 0i-D.

Обозначение «A5U» отражает конкретную конфигурацию оборудования — дополнительные разъемы, расширенное размещение опций или обновленную спецификацию компонентов по сравнению с типом A3. Оба обслуживают Series 0i-D, но A5U предоставляет дополнительные возможности или возможности подключения для более полнофункциональных конфигураций 0i-D.

Основная информация о продукте

Основная плата 0i-D — Центр системной интеграции

A20B-8200-0848 служит центральной платой интеграции системы ЧПУ 0i-D. Все функциональные модули подключаются к этой плате или через нее:

Интерфейс модуля ЦП:Плата процессора ЦП 0i-D подключается к основной плате. Карта ЦП обеспечивает механизм обработки; Основная плата обеспечивает магистраль шины, которая соединяет ЦП с остальной частью системы.

Интерфейсы модулей памяти:Модули FROM (системное программное обеспечение ЧПУ) и модули SRAM (параметры и программы) подключаются к определенным позициям на главной плате.

Сервоинтерфейс:Сервокоммуникация FSSB подключается от главной платы к сервоприводам Alpha-i, управляя положением и получая обратную связь для всех управляемых осей.

Ссылка ввода-вывода:Шина I/O Link берет свое начало от главной платы и подключается к панелям оператора и блокам ввода-вывода машины по всей электрической системе машины.

Интерфейсы связи:Встроенный Ethernet, последовательный порт RS-232C и другие варианты связи, доступные в варианте A5U, позволяют 0i-D подключаться к производственным сетям, системам DNC и системам сбора заводских данных.

Сценарии применения

0i-D Сбой основной платы ЧПУ A5U:В обрабатывающем центре FANUC 0i-D или токарном центре с конфигурацией основной платы A5U возникают сбои системы на уровне ЧПУ. После резервного копирования SRAM заменяется A20B-8200-0848. Данные SRAM восстанавливаются, и ЧПУ возвращается к нормальной работе.

Ремонт системы управления 0i-D:В системе ЧПУ 0i-D с увеличенным сроком эксплуатации проводится плановая замена основной платы. Тип A20B-8200-0848 A5U указан на этикетке установленной платы и предназначен для замены.

Часто задаваемые вопросы

Вопрос 1: Что такое обозначение типа «A5U» на A20B-8200-0848?

«A5U» — это идентификатор типа оборудования для этого конкретного варианта основной платы на платформе FANUC 0i-D. FANUC использует эти обозначения для различения различных конфигураций основных плат — одна и та же модель ЧПУ может использовать разные типы основных плат в зависимости от конфигурации опций станка. Тип A5U расположен над типом A3 (A20B-8200-0847) в семействе основных плат 0i-D.

В2: Может ли A20B-8200-0848 (A5U) напрямую заменить A20B-8200-0847 (A3)?

Это разные обозначения типа (A5U и A3) в рамках одной платформы 0i-D. Прямая замена между типами должна быть подтверждена документацией FANUC. Если проводка машины была разработана для схемы разъемов типа A3, установка A5U с дополнительными заполненными разъемами может не привести к повреждению, но дополнительные разъемы останутся неиспользованными. Для точной замены используйте установленный тип.

Вопрос 3. Необходимо ли создавать резервную копию данных SRAM перед заменой A20B-8200-0848?

Да. Перед заменой основной платы необходимо сохранить резервные копии всех параметров ЧПУ, программы PMC, программ обработки детали и данных инструмента. После установки A20B-8200-0848 эти данные необходимо перезагрузить из резервной копии. Отсутствие резервного копирования приводит к безвозвратной потере данных.

Вопрос 4. Что такое «полностью заполненный» вариант A20B-8200-0848?

Некоторые основные платы 0i-D поставляются со всеми установленными дополнительными разъемами и компонентами; другие представляют собой базовые конфигурации. Полностью укомплектованная плата имеет больше разъемов и возможностей интерфейса. Если установленный A20B-8200-0848 был полностью укомплектован (например, с Ethernet, дополнительным каналом ввода-вывода или интерфейсами связи), замена должна соответствовать этой конфигурации — подтвердите это из документации по проводке и аппаратному обеспечению конкретной машины.

В5: Чем A20B-8200-0848 отличается от основных плат 0i-C?

В поколении 0i-C использовались материнские платы серии A20B-8100. В поколении 0i-D используются материнские платы серии A20B-8200. Два поколения имеют разную аппаратную архитектуру — платы не взаимозаменяемы. 0i-D (серия A20B-8200) обеспечил обновленную архитектуру процессора, расширенные возможности ввода-вывода и улучшенную производительность сервоприводов по сравнению с поколением 0i-C.
