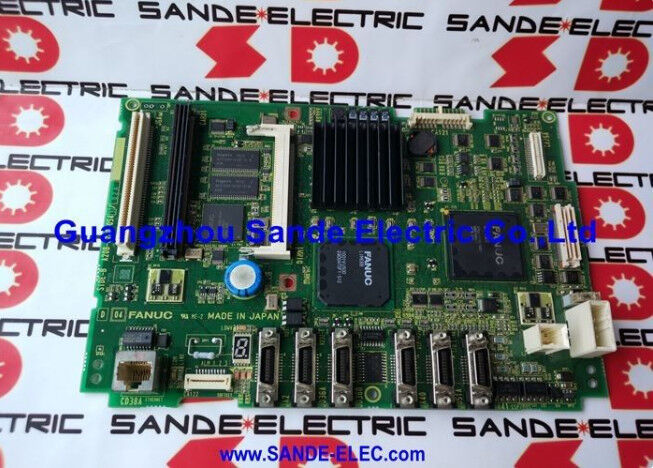

A20B-8200-0843 Fanuc PCB Board A20B82000843 A2OB-82OO-O843 Площадка для печатных пластин

FANUC A20B-8200-0843

Ядро контроллера 0i-D

A20B-8200-0843 - это вариант A3U основного ПКБ для FANUC 0i-Model D CNC панель в центре системы управления 0i-D, которая определяет его способность обработки, спецификацию PMC,набор функцийВ модульной архитектуре FANUC, основной ПКБ является платформенная плата: она определяет, какие периферийные платы, модули памяти,и возможности связи могут быть объединены в этой конфигурации контроллера.

Определение A3U определяет конкретный аппаратный пересмотр и сборку функций в рамках семейства основных платок 0i-D. Платформа FANUC 0i-Model D охватывает несколько вариантов CNC0i-MD (машиностроительный центр), и 0i-Mate-D, и каждый может использовать конкретный вариант основной платы, соответствующий его количеству осей, спецификации PMC и доступным опционным слотам.

PMC и аппаратный идентификатор 0043B, связанные с этой платой, помогают подтвердить конкретную конфигурацию при перекрестной ссылке во время планирования замены.

Возможность USB отмечается в списках услуг как функция на этой планете, имеющая отношение к передаче программ, резервному копированию данных и обновлениям прошивки в системах 0i-D.

Основные характеристики

Замена подтвердить прошивку перед установкой

В отличие от пассивных панелей интерфейса или ПКЖ с обратной панелью, основной ПКЖ тесно связан с установленной прошивкой. Service channels for A20B-8200-0843 note that firmware or series confirmation may be needed before fitting a replacement — a main board carrying different firmware than the installed CNC's configured version can produce axis parameter mismatches, PMC несовместимости, или различий набора функций, которые требуют дополнительной настройки, прежде чем машина работает правильно.

Перед заказом:

• Подтвердить A20B-8200-0843 и A3U пересмотр с установленной платы этикетки
• Заметьте версию прошивки с экрана информационной системы CNC (ключ SYSTEM, панель MDI)
• Подтвердить, что машина имеет 0i-TD или 0i-MD и что спецификация PMC соответствует 40B0

Основная печатная пластина сама по себе не хранит параметры CNC те, которые находятся в модулях памяти SRAM / FROM.Замена аналогичной основной платы не требует повторного ввода параметров, если модули памяти сохраняются и не нарушаются. Загрузка прошивки на экране BOOT может потребоваться, если на заменной плате установлена другая версия программного обеспечения

Частые вопросы

Вопрос 1: Что такое A20B-8200-0843 и что означает A3U?

Он является основным ПКБ для FANUC 0i-Model D CNC, основной панели управления для систем 0i-TD (поворот) и 0i-MD (обрабатывающий центр).A3U определяет конкретный аппаратный пересмотр и сборку функций этого основного варианта платы в семействе 0i-DНазвание имеет значение, потому что различные варианты A3x обслуживают различные конфигурации 0i-D и не являются взаимозаменяемыми.

Вопрос 2: требуется ли для замены основного PCB повторно вводить параметры CNC?

Не для взаимной замены, если модули памяти SRAM и FROM сохраняются. Параметры CNC, смещения инструментов и программы хранятся в модулях памяти, а не в основном PCB.если на заменной плате установлена другая версия прошивки, чем установленная, загрузка прошивки через экран загрузки может потребоваться до нормальной работы.

Вопрос 3: Каковы идентификаторы 40B0 PMC и 0043B?

40B0 идентифицирует спецификацию PMC (Programmable Machine Controller), встроенную в эту основную плату, √ способность выполнения лестницы PMC, количество шагов и диапазон адресов ввода/вывода.0043B - это идентификатор оборудования, который отличает эту конкретную сборку платыЭти детали помогают найти правильную замену, когда существует несколько вариантов A20B-8200, и этикетку доски трудно прочитать.

Q4: Может ли A20B-8200-0843 работать в системе 0i-MF (новейшее поколение 0i)?

A20B-8200-0843 предназначен для платформы 0i-D. 0i-MF - это более позднее поколение аппаратного обеспечения, которое обычно использует другую серию основных плат.Установка 0i-D основного ПКБ в 0i-MF-систему требует подтверждения совместимости прошивки и аппаратного обеспечения.. Подтвердите с сервисным ресурсом FANUC перед попыткой перекрестного установки поколения.

Вопрос 5: Где находится источник A20B-8200-0843?

Через послепродажный рынок FANUC 0i-D специалисты по основной панели CNC и традиционные дилеры FANUC CNC.Подтвердить обозначение A3U и запросить информацию о версии прошивки, загруженной на заменную плату, перед покупкойНекоторые поставщики могут предлагать программы обмена основными материалами, позволяющие получить кредит на возвращенный неработающий картон.
