A20B-8200-0721 Фанук ПКБ-карта A20B82000721 A2OB-82OO-O72I

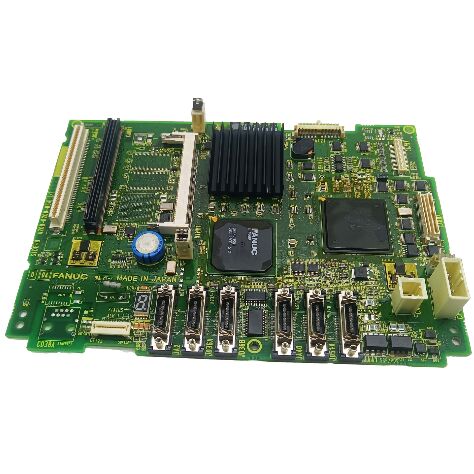

Основная плата A2 FANUC A20B-8200-0721 для базового управления FANUC 32i Model B

Обзор

Плата A20B-8200-0721 представляет собой основную плату управления A2, используемую в системах FANUC Series 32i Model B Basic. Она описывается как центральная плата, расположенная за ЖК-дисплеем, и используется совместно с собственным процессором, картой FROM/SRAM и подключаемой двухфункциональной платой FSSB/графики.

Это помещает ее непосредственно в секцию управления на уровне платформы ЧПУ, а не в слой, отвечающий только за отображение, ввод-вывод или усилитель.

С точки зрения инженерии и обслуживания, эту плату следует рассматривать как центральную плату платформы управления, а не как простой запасной компонент печатной платы.

Она является частью основной архитектуры управления станка и работает в сочетании с несколькими установленными модулями вокруг нее.

По этой причине при замене следует уделять внимание точному соответствию кода платы и установленного стека плат, а не только сходству по семейству.

В описаниях эта плата также связана с блоками управления, начинающимися с A02B-0328-B50x, что полезно при обслуживании на месте для идентификации более крупного блока управления, окружающего плату. На практике такая перекрестная ссылка помогает подтвердить, что плата принадлежит системе 32i-B Basic, прежде чем принимать решение о замене.

Технические данные

Применение

Эта плата подходит для установленных систем ЧПУ FANUC 32i Model B Basic, где в существующем управлении уже используется A20B-8200-0721.

Она особенно актуальна при восстановлении управления, замене основной платы и высокоуровневых сервисных работах, когда исходная платформа управления должна оставаться неизменной.

Это также практичная сервисная деталь в случаях, когда полное управление остается в значительной степени неповрежденным, но основная плата A2 вышла из строя или стала нестабильной.

Поскольку она расположена за ЖК-дисплеем и работает совместно с несколькими установленными модулями, ее более уместно рассматривать как плату сборки ядра управления, а не как автономную универсальную печатную плату.

Руководство по выбору

При выборе A20B-8200-0721, сначала подтвердите маркировку платы непосредственно на установленном оборудовании, а затем убедитесь, что станок действительно является конфигурацией 32i Model B Basic.

В высокоуровневых системах управления FANUC это различие имеет значение, поскольку близкие семейства основных плат могут иметь схожие названия, но обслуживать разные поколения контроллеров или структуры установленных плат.

Далее, проверьте окружающий стек плат.

Эта модель используется совместно с выделенным процессором, картой FROM/SRAM и двухфункциональной платой FSSB/графики, поэтому при планировании замены следует учитывать полную конфигурацию установленного управления, а не только печатную плату в изоляции.

Это делает эту плату больше похожей на плату платформы внутри блока управления, чем на простой однофункциональный запасной компонент.

Наконец, используйте ссылку на более крупный блок управления, если она доступна. Связь с блоками A02B-0328-B50x является полезным ориентиром при выборе, чтобы проверить, принадлежит ли плата тому же базовому пакету управления, который уже установлен в станке.

Руководство по замене

Перед заказом проверьте код установленной платы, подтвердите семейство управления и задокументируйте установленный стек плат вокруг основной платы A2.

На практике это означает идентификацию процессорного модуля, карты FROM/SRAM и платы FSSB/графики, уже используемых с устройством.

Это самый безопасный способ сохранить исходную архитектуру управления.

Если сбой происходит во всем блоке управления, а не на явно поврежденной плате, также стоит проверить, действительно ли проблема заключается в основной плате A2 или в одном из сопутствующих установленных модулей.

Поскольку эта плата находится в центре набора более крупных плат, ее замена без проверки окружающих модулей может привести к тому, что исходный путь неисправности останется нерешенным.

Часто задаваемые вопросы

В1: Что это за плата A20B-8200-0721?
Это основная плата A2 для систем управления FANUC 32i Model B Basic. На практике она относится к секции ядра управления ЧПУ и работает как часть основной структуры контроллера, а не как периферийная плата отображения или связи.

В2: Почему "Main A2" важно в описании?
Потому что это определяет как роль платы, так и ее иерархию внутри системы управления. Плата под названием Main A2 не является вторичным дополнением.

Это основная плата в основной структуре управления, и именно поэтому точное соответствие здесь важнее, чем для небольшой дополнительной карты.

В3: Работает ли эта плата самостоятельно?
Нет. В описаниях указано, что она работает совместно с собственным процессором, картой FROM/SRAM и подключаемой платой FSSB/графики.

Это означает, что установленная среда вокруг платы является частью логики выбора и замены.

В4: Почему точное соответствие модели так важно для этой платы?
Потому что это плата платформы управления, а не просто универсальная печатная плата. Она находится в центре аппаратной структуры контроллера, и ее несоответствие может повлиять на стек плат, установленные модули и более широкий пакет управления вокруг нее.

В5: Что следует проверить перед покупкой?
Проверьте маркировку платы, убедитесь, что станок является системой 32i Model B Basic, проверьте установленный стек плат и, если возможно, сравните контекст блока управления.

Эти проверки снижают риск несоответствия гораздо эффективнее, чем просто угадывание по семейству деталей.
