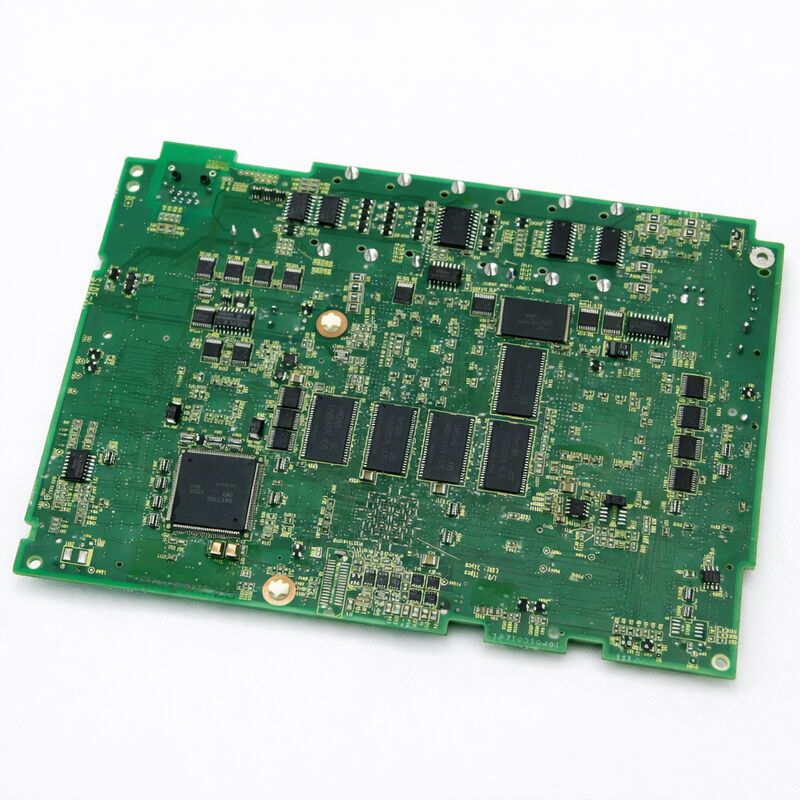

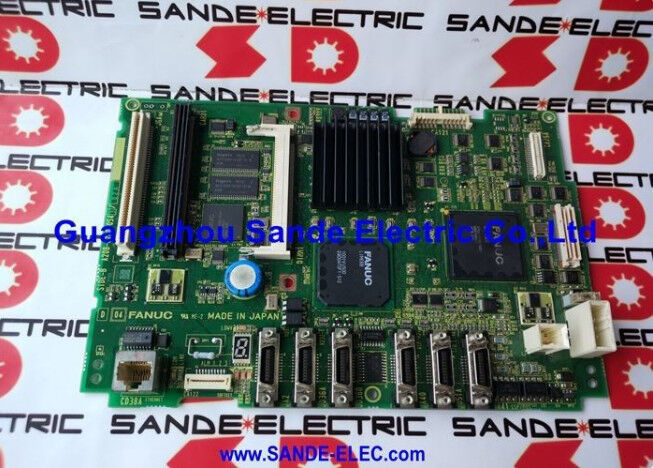

A20B-8200-0541 Плата печатной платы Fanuc A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Плата печатной платы Fanuc A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Плата печатной платы Fanuc A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Плата печатной платы Fanuc A20B82000541 A2OB-82OO-O54I

Место происхождения Япония
Фирменное наименование FANUC
Сертификация CE ROHS
Номер модели A20B-8200-0541
Подробная информация о продукте
Состояние:
Новый / Используется
Пункт №.:
A20B-8200-0541
Источник:
Япония
Сертификат:
CE
Выделить:

a20b Fanuc PCB-карта

,

плата управления чпу a20b

,

ПКБ-КНС-ПК

Условия оплаты и доставки
Количество мин заказа
1 шт.
Упаковывая детали
оригинальная упаковка
Время доставки
0-3 дни
Условия оплаты
Т/Т, ПайПал, западное соединение
Поставка способности
100 шт. в день
Описание продукта
Плата FANUC A20B-8200-0541 A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Главная плата серии 0i-D A1
Центральная плата управления для ЧПУ контроллеров 0i-TD / 0i-MD, серия A20B-8200, производство Япония
Обзор
FANUC A20B-8200-0541 является главной платой поколения A1 для ЧПУ контроллеров серии 0i-D. 0i-D — это основная ЧПУ система среднего класса от FANUC, разработанная для производственных станков, которые составляют самый большой сегмент глобальной установленной базы ЧПУ. Сюда входят токарные станки с двумя или тремя осями, обрабатывающие центры с тремя или четырьмя осями, компактные токарно-фрезерные центры и отдельные шлифовальные станки.
Обозначение A1 представляет собой исходное аппаратное поколение главной платы 0i-D. FANUC представила последующие аппаратные ревизии A3 и A5 по мере появления улучшений компонентов. С точки зрения программного обеспечения, все аппаратные ревизии используют одно и то же программное обеспечение 0i-D и обеспечивают идентичное поведение ЧПУ. Для замены запасных частей плата A1 является подходящим выбором для станков, изначально оснащенных аппаратным обеспечением A1.
Ключевые характеристики
Совместимое ЧПУ FANUC Series 0i-D (0i-MD, 0i-TD)
Аппаратная ревизия A1
Интерфейс сервопривода FSSB (оптоволоконная последовательная шина сервопривода)
Интерфейс шпинделя Последовательный шпиндель (JA7x)
Сеть Встроенный Ethernet
Шина ввода-вывода I/O Link
Подключаемые модули Карта оси, FROM/SRAM, опциональные карты
Требуется резервное копирование SRAM Да — перед заменой
Статус Доступно — восстановлено, протестировано
Происхождение Япония
Архитектура 0i-D — что управляет главная плата
0i-D использует интегрированную архитектуру платы, которая объединяет почти все функции управления на одной главной плате, в отличие от предыдущих поколений FANUC, которые распределяли функции по нескольким платам в больших стойках.
  • Сервосвязь FSSB: Оптическая схема FSSB главной платы обменивается данными со всеми сервоусилителями через высокоскоростные оптоволоконные последовательные соединения, одновременно передавая команды положения, команды скорости и данные обратной связи для каждой сервооси.
  • Последовательный интерфейс шпинделя: Усилитель шпинделя обменивается данными с главной платой через последовательное соединение шпинделя (разъем JA7A), передавая команды скорости, запросы на ориентацию шпинделя и данные обратной связи.
  • Встроенный Ethernet: Интегрированный порт Ethernet поддерживает операции DNC, подключение MTConnect и функции веб-сервера ЧПУ без необходимости использования отдельных коммуникационных карт.
  • I/O Link: Управляет вводом-выводом станка, включая концевые выключатели, датчики инструмента, сигналы блокировки двери и управление охлаждением через последовательную шину I/O Link, подключенную к распределенным модулям ввода-вывода.
Процедура замены — ключевые шаги
  1. Резервное копирование SRAM: Перед снятием платы выполните резервное копирование всех данных SRAM через экран загрузки ЧПУ, сохраняя параметры, программу лестничного ПЛК, данные смещения инструмента, системы рабочих координат и сохраненные программы деталей.
  2. Инвентаризация модулей: Задокументируйте все подключаемые модули, установленные на исходной плате (карта управления осью, модуль FROM/SRAM, опциональные модули), для переноса на заменяемую плату.
  3. Физическая замена: Выключите питание, подождите разрядки конденсаторов, заземлитесь, извлеките модули из исходной платы, установите их на заменяемую плату, затем установите заменяемую плату.
  4. Восстановление SRAM: Включите питание в режиме загрузки и загрузите резервную копию SRAM с карты памяти или ПК, подтвердив успешную загрузку данных.
  5. Проверка функциональности: Включите нормальную работу и проверьте отклик всех осей, готовность шпинделя, выполнение ПЛК и правильность состояний ввода-вывода.
Часто задаваемые вопросы
В1: После замены A20B-8200-0541 при запуске ЧПУ отображается системный сигнал тревоги "серии 900". Что это значит?
Системные сигналы тревоги серии 900 обычно указывают на ошибки конфигурации оборудования после замены главной платы. Убедитесь, что подключаемые модули полностью вставлены, и повторите процедуру восстановления SRAM из режима загрузки. Если сигнал тревоги сохраняется, обратитесь к конкретному номеру сигнала тревоги в Руководстве по обслуживанию FANUC Series 0i-D (B-64305EN).
В2: Можно ли заменить A20B-8200-0541 (ревизия A1) на главную плату более поздней ревизии A3 или A5?
Более поздние аппаратные ревизии (A20B-8200-0847 для A3, A20B-8200-0849 для A5) являются функционально совместимыми заменами для платы A1 в машинах 0i-D. Процедура резервного копирования и восстановления данных SRAM остается идентичной. Подтвердите совместимость с вашим поставщиком запчастей относительно конкретной ревизии и версии блока управления машиной/программного обеспечения.
В3: На станке 0i-D сразу после замены главной платы появляется "сигнал тревоги FSSB". Все сервоусилители включены. Что следует проверить?
Сигналы тревоги FSSB после замены платы обычно указывают на отключенные или загрязненные оптоволоконные соединения FSSB. Осмотрите каждое оптоволоконное соединение FSSB как на главной плате (разъемы COP10A), так и на концах усилителей, убедившись в полном подключении и правильной фиксации. Очистите концы оптоволокна сухой безворсовой тканью, если видна грязь.
В4: Это станок 0i-TD (токарный). Работает ли A20B-8200-0541 как для конфигураций 0i-TD, так и для 0i-MD?
Аппаратное обеспечение главной платы A20B-8200-0541 является общим для конфигураций 0i-TD и 0i-MD. Функциональная разница заключается в программном обеспечении управления ЧПУ, хранящемся в модуле FROM, и настройках параметров в SRAM. Убедитесь, что модуль FROM/SRAM содержит правильное конфигурационное программное обеспечение для вашего приложения.
В5: Сколько времени занимает полный процесс резервного копирования и восстановления SRAM для типичного станка 0i-D?
Для типичных производственных станков с ПЛК умеренного размера и несколькими сохраненными программами операции резервного копирования занимают 3-10 минут, а операции восстановления — аналогичное время. Проверка данных добавляет 5-15 минут. Общее время резервного копирования/восстановления обычно составляет от 20 до 40 минут для подготовленных техников, использующих заведомо исправные карты памяти.
