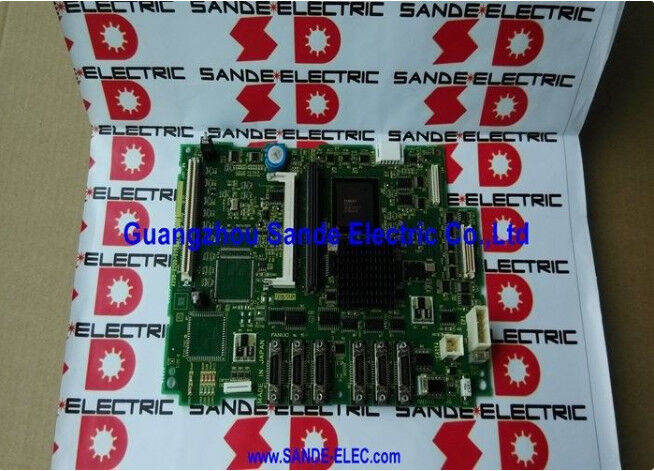

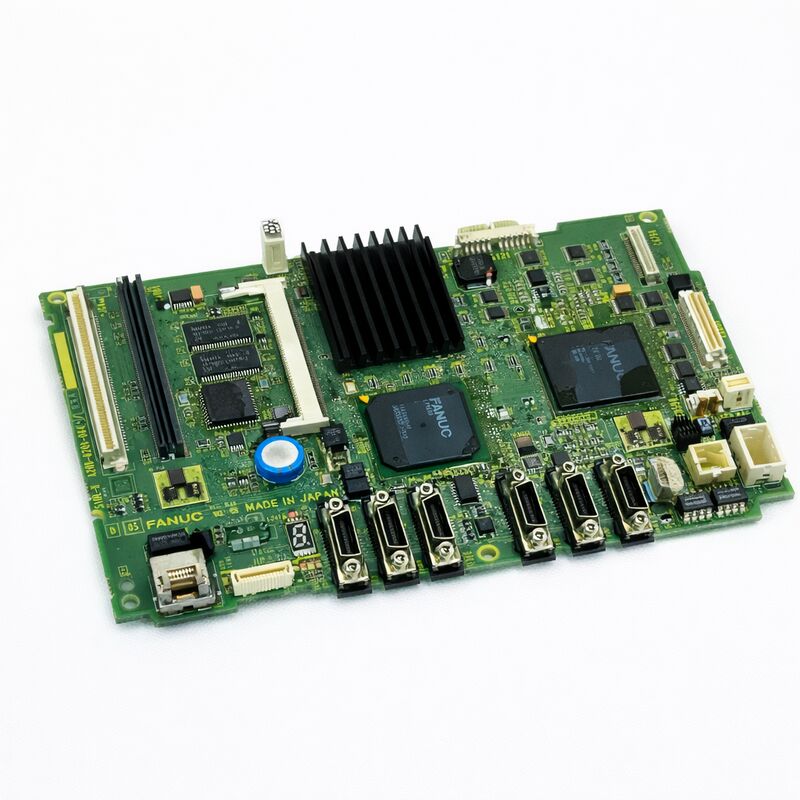

A20B-8200-0392 Fanuc PCB Board A20B82000392 A2OB-82OO-O392 Площадка для печатных пластин

FANUC A20B-8200-0392 | ZERO i-C / 0i-C Основная печатная плата — Плата управления ЧПУ серии 0i-C

Сердце блока управления 0i-C

A20B-8200-0392 — это основная печатная плата для ЧПУ FANUC серии 0i-C (ZERO i-C) — центральная плата блока управления 0i-C. Это базовая плата: основа, на которую устанавливаются модуль ЦП, модули памяти, платы связи с сервоприводами, модули дисплея и платы расширения. При выходе из строя этой платы выходит из строя весь блок управления ЧПУ.

FANUC 0i-C (ZERO i-C) представлял собой компактную и экономичную платформу ЧПУ FANUC для поколения, которое принесло полную цифровую сервосистему и связь FSSB для небольших и средних токарных станков с ЧПУ, обрабатывающих центров и станков токарно-фрезерной группы. Станки, построенные на этой платформе в 2000-х и начале 2010-х годов, до сих пор активно производятся в больших количествах. A20B-8200-0392 — это основная печатная плата, которая определяет аппаратное поколение этого блока управления и определяет, какие периферийные платы, модули памяти и карты расширения могут использоваться в данной конфигурации.

Основные характеристики

0i-C против 0i-D — почему поколение модели имеет значение

A20B-8200-0392 — это плата 0i-C. Основная печатная плата 0i-D использует другие номера деталей в семействе A20B-8200 (например, A20B-8200-0843 для варианта 0i-D A3U). Основные платы модели C и модели D не взаимозаменяемы — определения разъемов, форматы модулей памяти и совместимость плат расширения различаются между двумя поколениями. Перед заказом убедитесь, что установленный контроллер — это 0i-C, из экрана системной информации или из документации станка.

Подключаемые платы переносятся при замене на аналогичную

A20B-8200-0392 — это только корпус основной платы — модули памяти (SRAM, FROM), платы связи с сервоприводами и платы расширения являются отдельными компонентами. При замене основной платы на аналогичную эти подключаемые платы обычно можно перенести с вышедшей из строя платы на заменяемую, восстановив содержащиеся в них параметры ЧПУ и данные программ. Если событие, вызвавшее сбой основной платы, также повредило подключаемые платы, их необходимо приобретать отдельно.

Перед началом работы проверьте состояние резервной батареи SRAM — если батарея на пределе, замена основной платы может привести к потере данных SRAM, если батарея разрядится во время замены.

Часто задаваемые вопросы

В1: Что такое A20B-8200-0392 и что она делает?

Это основная печатная плата — базовая плата — для ЧПУ FANUC серии 0i-C (ZERO i-C). Это базовая плата блока управления, на которую устанавливаются модули ЦП, модули памяти, платы связи с сервоприводами и карты расширения. При выходе из строя этой платы блок управления не работает. Ее замена восстанавливает аппаратную структуру, от которой зависят все остальные платы в блоке управления.

В2: Требуется ли при замене A20B-8200-0392 резервное копирование параметров ЧПУ?

Параметры ЧПУ, программы и данные инструмента хранятся в модуле SRAM (подключаемая плата), а не на основной печатной плате. Если модуль SRAM исправен и перенесен на заменяемую основную плату, его данные сохраняются. Перед заменой проверьте исправность батареи SRAM, чтобы гарантировать отсутствие потери данных во время замены. Если исходное событие повредило модуль SRAM, восстановите данные из последней доступной резервной копии.

В3: Можно ли использовать A20B-8200-0392 в системе 0i-D или 0i-F?

Нет. 0i-C и 0i-D/0i-F — это разные аппаратные поколения с разными номерами основных печатных плат, компоновкой разъемов и совместимостью подключаемых плат. A20B-8200-0392 — это основная плата 0i-C — она несовместима с платформами 0i-D или более поздними.

В4: Контроллер включается до экрана загрузки, но не переходит к нормальной работе. Это основная плата?

Зависание на экране загрузки в системах 0i-C чаще всего указывает на проблему с модулем FROM или SRAM — поврежденное содержимое FROM, нечитаемый модуль памяти или недопустимые данные параметров. Получите доступ к меню загрузки и проверьте состояние модуля FROM. Если проверка FROM не удалась, модуль памяти требует внимания. Обычно это проблема подключаемой платы, а не неисправность основной платы.

В5: Где можно приобрести A20B-8200-0392?

На вторичном рынке ЧПУ FANUC 0i-C — у специалистов по основным платам 0i-C и дилеров устаревших запчастей для ЧПУ FANUC. Подтвердите точный номер детали A20B-8200-0392 (а не соседний вариант 0i-D или другой вариант 0i-C) с этикетки установленной платы. Запросите информацию о ревизии прошивки платы, если для блока управления требуется определенный уровень программного обеспечения.
