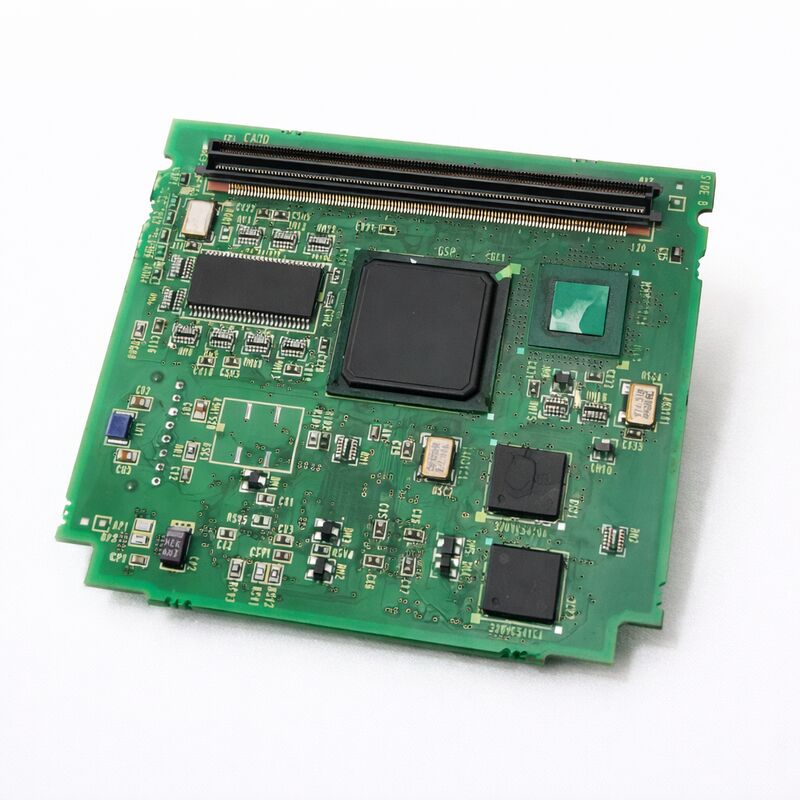

A20B-8200-0360 Плата печатной платы Fanuc A20B82000360 A2OB-82OO-O36O

FANUC A20B-8200-0360 -- 4-осевой сервоуправляющий модуль

4-осевое сервоуправление на платформе 0i-C

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unitВ внутренней архитектуре 0i-C этот модуль располагается между основной платой процессора и системой сервоусилителя:Он обрабатывает команды движения оси на стадии интерполяции CNC и управляет интерфейсом сервокоммуникации с системой привода.

Определение 4-ося определяет функциональную способность модуля и является основной контрольной точкой совместимости для замены. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changes. Подтвердить установленный модуль указывает 4-оси с его этикетки перед источником замены.

Основные характеристики

0i-C Контекст

FANUC 0i-C была компактной платформой FANUC CNC для поколения, которое представило полное цифровое серво с FSSB-коммуникацией в экономически эффективном пакете для малых и средних станков с ЧПУ.Аппаратное обеспечение управления 0i-C все еще встречается в большом количестве активных станков с ЧПУ, обрабатывающие центры и станки для обработки мельниц, произведенные в течение 2000-х и начала 2010-х годов.

Когда сервоуправляющий модуль в 0i-C развивает сбой,Затронутые оси теряют контроль .

Примечание к прошивке

В списках сервисов для A20B-8200-0360 отмечается, что выбор прошивки или серии может иметь значение для замены.Модуль может содержать прошивку, специфичную для пересмотра платформы 0i-C или конфигурации оси. Перед установкой замены, подтвердите с поставщиком, что прошивка модуля совместима с конкретной версией управления 0i-C, установленной в машине.

Это особенно актуально, если машина подверглась обновлению программного обеспечения с момента первоначальной сборки.

Частые вопросы

Вопрос 1: Что на практике означает обозначение 4-осевой?

Это означает, что этот модуль управляет сервокоммуникацией для четырех машинных осей одновременно.и четвертую ось (например, четвертую линейную или вращающуюся ось)Модуль одновременно обрабатывает распределение команд по оси и обратную связь по положению для всех четырех.Различный вариант серии A20B-8200 с количеством осей не является заменой без изменений конфигурации оси CNC.

Вопрос 2: Какие симптомы указывают на неисправность этого модуля?

Серво- или FSSB сигнализация общения, влияющая одновременно на несколько осей, особенно на все четыре оси, проходящие через этот модуль, является характерной моделью сбоя.Если одна ось неисправна, а другие остаются нормальнымиПотери всех четырех осей одновременно при включении, без сбоев проводки, указывают на сервоконтрольный модуль.

Вопрос 3: требуется ли замена A20B-8200-0360 изменениями параметров CNC?

Для замены 4-осевой с соответствующей прошивкой,не требуется никаких изменений параметров оси servo параметры и настройки типа двигателя хранятся в памяти SRAM CNC и не влияют на обмен модуля. Если замена имеет другую версию прошивки, могут потребоваться дополнительные шаги ввода в эксплуатацию. Проверьте совместимость прошивки с поставщиком перед установкой.

Вопрос 4: Можно ли использовать варианты A20B-8200 с различным количеством осей в качестве замены?

Семейство A20B-8200 включает в себя сервоуправляющие модули с различными способностями оси для различных конфигураций 0i-C.Замена модуля с другим количеством осей изменяет направление оси управления и требует реконфигурации параметров осей CNC.Всегда соответствуют 4-осевой спецификации и подтвердить полный номер части A20B-8200-0360.

Вопрос 5: Где находится источник A20B-8200-0360?

Через специалистов по сервисному модулю FANUC 0i-C CNC и дилеров запчастей FANUC CNC.Подтвердить полный номер детали и попросить поставщика проверить совместимость прошивки с конкретным пересмотром 0i-C в машинеПри установке требуется безопасная обработка ESD.
