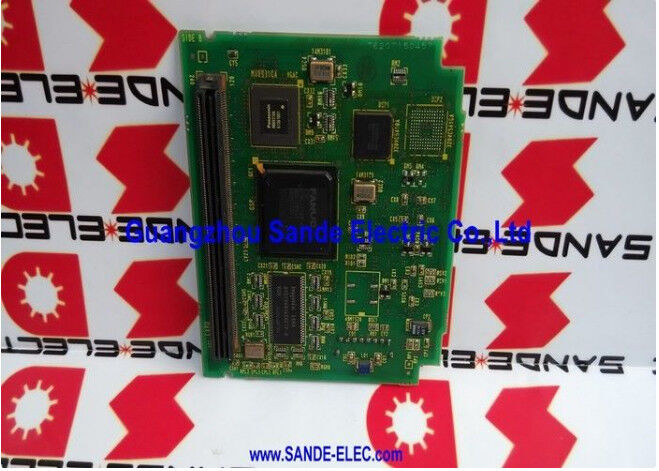

A20B-8200-0011 Плата печатной платы Fanuc A20B82000011 A2OB-82OO-OOII

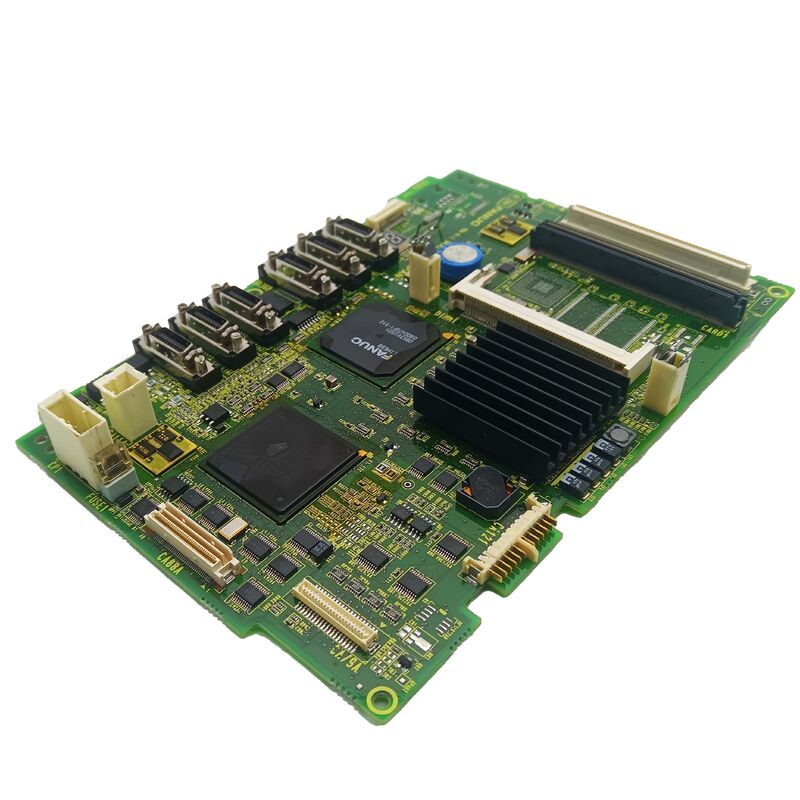

FANUC A20B-8200-0011 | Плата управления графическим дисплеем с основным ЦП — Серия A20B-8200, главный контроллер дисплея ЧПУ, перекрестная ссылка A350-8200-T018, производство Япония

Обзор

FANUC A20B-8200-0011 — это плата, роль которой легко недооценить по ее названию — «плата управления графическим дисплеем» звучит второстепенно, но в работающем станке с ЧПУ вышедший из строя дисплей фактически означает неработоспособный станок.

Оператор не может видеть положения осей, читать сообщения об ошибках, перемещаться по программам, проверять скорость шпинделя или подачу. Даже если сервосистема и ПЛК полностью исправны, станок с пустым или поврежденным экраном остановлен для производства.

A20B-8200-0011 является главной платой в цепочке обработки дисплея — платой, которая обладает как возможностями ЦП (для обработки данных дисплея), так и возможностями графического управления (для координации подчиненных модулей дисплея).

В более ранних поколениях ЧПУ FANUC графические функции обычно выполнялись отдельными, специализированными графическими подплатами без собственных функций ЦП; поколение A20B-8200 представляет собой переход FANUC к более интегрированному аппаратному обеспечению управления дисплеем, размещая интеллект ЦП непосредственно на самой плате графического дисплея.

Номер перекрестной ссылки A350-8200-T018 появляется в документации FANUC на запчасти рядом с основным номером детали A20B-8200-0011 — эти два номера относятся к одной и той же физической плате и взаимозаменяемы при поиске в каталогах запчастей.

Наличие обоих номеров ссылок упрощает поиск запчастей, поскольку в некоторых документах и системах запчастей FANUC используется одно обозначение, а в других — другое.

Ключевые характеристики

Что означает «Основной ЦП Графика» на практике

Описание этой платы как «Основной ЦП Графика» относится к ее двухфункциональной конструкции в архитектуре дисплея FANUC. В станке с ЧПУ FANUC с несколькими платами графической обработки обычно существует иерархия: главная плата ЦП графики (например, A20B-8200-0011) получает высокоуровневые данные дисплея от управляющего процессора ЧПУ, интерпретирует, какие элементы экрана должны быть отрисованы, и распределяет команды отрисовки подчиненным графическим модулям, которые обрабатывают определенные части вывода дисплея.

Эта архитектура главного контроллера служит практической цели.

Основной управляющий процессор станка с ЧПУ имеет достаточно задач, управляя сервоконтурами, выполняя интерполяцию, сканируя логику ПЛК и отслеживая состояние системы — передача всей отрисовки дисплея выделенному ЦП дисплея означает, что управляющий процессор не прерывается задачами дисплея.

ЦП дисплея на A20B-8200-0011 выполняет непрерывную задачу по обновлению экрана оператора актуальными данными, независимо от того, занят ли основной ЦП управления.

Когда эта плата выходит из строя, последствия зависят от того, какая из ее функций откажет первой. Если откажет функция ЦП, данные не достигнут подчиненных графических модулей, что приведет к полностью пустому или статичному экрану. Если откажет функция графического управления, дисплей может показывать искаженные данные или только частичное содержимое.

Знание типа произошедшего сбоя помогает инженеру по техническому обслуживанию расставить приоритеты — полностью пустой экран напрямую указывает на A20B-8200-0011, в то время как частично поврежденный дисплей может указывать либо на эту плату, либо на подчиненный графический модуль.

Диагностика неисправностей дисплея — изоляция A20B-8200-0011

Диагностика неисправности дисплея станка с ЧПУ требует прохождения по цепочке сигналов от основного управляющего процессора станка с ЧПУ до экрана:

Шаг 1: Подтвердите, работают ли другие функции станка с ЧПУ. Если оси реагируют на команды перемещения (даже без отображения на дисплее), шпиндель запускается, а ПЛК выполняет функции станка, то сторона управления работает — неисправность находится в цепочке дисплея.

Шаг 2: Проверьте источник питания и подсветку блока дисплея (для ЖК-экранов). Экран, который темный, но имеет теплую подсветку, запитан — если изображение не появляется даже при правильном питании подсветки, отказала электроника дисплея или сигнал от платы дисплея.

Шаг 3: Если при включении питания обычно появляется тестовый экран или сообщение о запуске, а ничего не появляется, A20B-8200-0011 не инициализировала вывод дисплея. Это наиболее вероятный признак неисправности главной платы ЦП графики.

Шаг 4: Если некоторые элементы экрана отображаются правильно (например, метки программных клавиш), но другие области пусты или повреждены, то источником неисправности может быть подчиненный графический модуль, отвечающий за соответствующую область дисплея, а не главная плата ЦП графики.

Отсутствие потери данных при замене платы дисплея

Одним из успокаивающих аспектов замены A20B-8200-0011 является то, что эта плата не содержит никаких специфичных для станка данных. Никакие параметры, программы деталей, ПЛК-логика, смещения инструмента не хранятся на плате управления графическим дисплеем.

Все эти данные находятся в модулях FROM и SRAM станка с ЧПУ, которые расположены на главной плате ЦП и не затрагиваются заменой графической платы.

Таким образом, замена платы дисплея является одной из самых простых процедур технического обслуживания — физически замените плату, подайте питание и проверьте дисплей. Никакого резервного копирования, восстановления, последовательности проверки параметров. Просто убедитесь, что экран правильно отображается на различных страницах дисплея станка с ЧПУ.

Часто задаваемые вопросы

В1: На панели оператора станка с ЧПУ при включении питания полностью пустой экран, но оси станка нормально реагируют на ввод команд перемещения с клавиатуры. Подтверждает ли это неисправность A20B-8200-0011?

Работоспособные оси при пустом экране сильно указывают на неисправность подсистемы дисплея, а не на неисправность главной платы управления. Убедитесь, что сам блок дисплея запитан (проверьте индикатор подсветки, измерьте напряжение питания дисплея, если оно доступно).

Если блок дисплея запитан, но изображение не появляется, плата управления дисплеем является основным подозреваемым. Перед заменой также проверьте кабельное соединение между платой дисплея и блоком дисплея — ослабленный кабель дисплея дает тот же симптом, что и неисправная плата дисплея, без затрат.

В2: Является ли A20B-8200-0011 взаимозаменяемой с соседним вариантом A20B-8200-0010?

Эти два номера деталей являются близкими, но различными вариантами плат в семействе A20B-8200. Они могут использоваться для различных конфигураций ЧПУ или уровней ревизии программного обеспечения.

Перед заменой одного на другое убедитесь в официальной документации FANUC по перекрестным ссылкам, что модели -0010 и -0011 указаны как взаимозаменяемые для конкретной установки ЧПУ. Замена несовместимого варианта может привести к сбою инициализации дисплея или неправильному отображению экрана, даже если замененная плата полностью исправна.

В3: Дисплей показывает правильные экраны состояния ЧПУ, но функция предварительного просмотра траектории инструмента показывает полностью пустую область. Это A20B-8200-0011?

Выборочный отказ только отображения траектории инструмента, в то время как все экраны в символьном режиме (параметры, смещения, список программ) корректны, указывает на функцию графического рендеринга, а не на функцию основного ЦП — ЦП обменивается данными правильно, но вывод графики выходит из строя.

Эта картина может указывать на подчиненный графический модуль, а не на главную плату A20B-8200-0011, в зависимости от конкретной архитектуры дисплея.

A20B-8200-0011 все еще стоит проверить, если замена подчиненного модуля не устраняет неисправность.

В4: Как тестируется A20B-8200-0011 после замены перед возвращением станка в производство?

Систематически перемещайтесь по каждой странице дисплея станка с ЧПУ: ПОЛОЖЕНИЕ, ПРОГРАММА, СМЕЩЕНИЕ/НАСТРОЙКА, параметры СИСТЕМЫ, история СООБЩЕНИЙ/сигналов тревоги, ГРАФИК (симуляция траектории инструмента) и любые пользовательские экраны производителя станка.

Убедитесь, что каждая страница загружается правильно, обновляется при изменении данных (измените параметр и убедитесь, что экран обновляется) и плавно переключается при смене страниц. Протестируйте функцию MDI, чтобы убедиться, что нажатия клавиш отображаются на экране.

Плата, прошедшая эту комплексную проверку навигации по экрану, вряд ли будет иметь какие-либо остаточные неисправности дисплея.

В5: Можно ли отремонтировать A20B-8200-0011 на компонентном уровне после электрического повреждения?

Ремонт на компонентном уровне возможен для специализированных ремонтных центров FANUC с соответствующим оборудованием. Распространенные режимы отказа включают отказ микросхемы источника питания, повреждение компонентов защиты входа и, в некоторых случаях, отказ генератора или тактовой схемы.

Полностью вышедший из строя ЦП дисплея обычно не подлежит экономически целесообразному ремонту. Частичные отказы — когда некоторые функции дисплея работают, а другие нет — часто вызваны конкретными периферийными микросхемами, которые можно заменить.

Для критически важных для производства станков, где стоимость простоя высока, использование предварительно протестированного обменного блока во время ремонта оригинального является наиболее практичным подходом.
