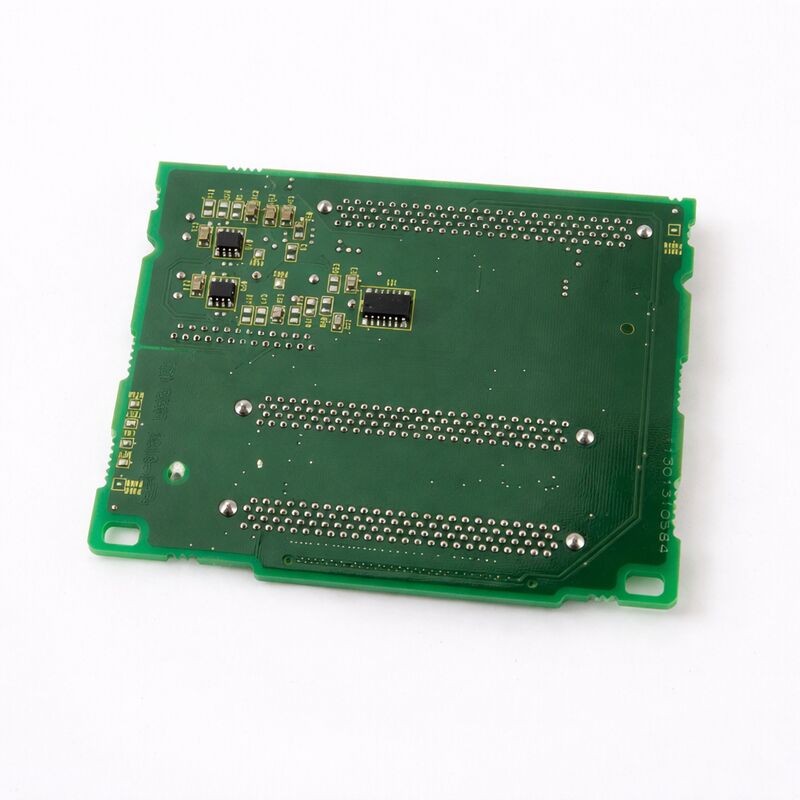

A20B-8101-0440 Плата печатной платы Fanuc A20B81010440 A2OB-8IOI-O44O

FANUC A20B-8101-0440 ∙ ∙ Главный контроллер ПКБ ∙ A20B-8101 высококачественная серия CNC, промышленная панель управления CNC, Япония

Обзор

ВFANUC A20B-8101-0440принадлежит к одной из наиболее технически эффективных семейств платок, произведенных FANUC, серии A20B-8101 для поколения 30i/31i/32i CNC.

Это семейство пластин для машин, которые расширяют границы того, что может сделать станковая обработка с помощью ЧПУ: пятиосевое одновременное резка аэрокосмических компонентов,многопутевое поворотное и фрезерное обращение на комбинированных станках, нано-интерполяция на поверхностях оптического класса и синхронизированные операции с несколькими шпинделями на линиях передачи.

Каждая функция, выполняемая CNC, проходит через аппаратную часть серии A20B-8101.

Процессор основной платы одновременно выполняет вычисления интерполяции, сервокоммуникации, интерфейс шпинделя и выполнение лестницы PMC,все в пределах циклов, которые поддерживают работу машины при заданных скоростях питания без перерывов.

Схемы связи платы FSSB для сервоусилителей, I/O Link для I/O машины,Серийные спиндовые связи для спиндовых приводов .

A20B-8101-0440 представляет собой этот уровень оборудования управления.

Как и все доски в семье, он работает в требовательной среде производственного станка: тепловой цикл по мере нагревания и охлаждения машины,вибрации от процесса обработки, передаваемые через конструкцию машины, и электрическую среду шкафа, совместно используемого с высокопроизводительными сервоприводами и усилителями шпинделя.

FANUC разрабатывает эти платы для этой среды - компоненты промышленного класса, тщательное расположение ПКБ для иммунитета к ЭМТ и системы соединителей, предназначенные для механических требований производства.

Основные характеристики

A20B-8101 Семейная архитектура

Серия A20B-8101 большая и охватывает множество различных функций.

Наименьшее число платок в семействе (A20B-8101-0010 до примерно -0100) покрывает опцию и коммуникационные платы: -0030 - это плата Fast Ethernet, -0050 - это мастер Profibus,-0100 - это раб Profibus., -0220 - мастер DeviceNet, -0330 - раб DeviceNet.

Это опционные доски, которые подключаются к расширительным слотам главной доски, чтобы добавить возможности связи.

К более высокоочищенным платам относятся основные платы процессора для различных поколений и конфигураций оборудования 30i/31i/32i-A:-0360 до -0403 охватывают основный диапазон платы, включая SA (самостоятельные) и не-SA варианты.

Помимо этого, платы в диапазоне -0440 и выше охватывают варианты последнего поколения и специализированные конфигурации в семействе 30i/31i/32i-A.

Все платы семейства имеют одни и те же принципы проектирования: промышленная надежность, собственная архитектура шины FANUC и совместимость программного обеспечения с программным обеспечением 30i/31i/32i-A CNC.

Приоритеты технического обслуживания для панелей серии A20B-8101

Сохранение досок в семействе A20B-8101 требует того же дисциплинированного подхода во всех вариантах:

Защита данных до работы.Все данные SRAM, параметры, лестница PMC, программы, данные координат, должны быть сохранены до удаления любой основной платы.

Модули FROM/SRAM могут находиться на основной плате или отдельно от нее, но процесс резервного копирования идентичен: использовать функцию резервного копирования экрана загрузки FANUC или передачу DNC на ПК.

Управление модулями.Вставные модули, установленные на исходной плате (карта процессора, сервокарта управления, модули памяти), переводятся на замену платы.Каждый модуль должен быть полностью загружен. Неполный загрузка вызывает ошибки, которые имитируют сбои главного панеля..

Целостность соединения.После повторной установки убедитесь, что все кабели полностью включены. The FSSB fibre-optic connectors are particularly important — a fibre that appears connected but is not fully locked produces intermittent servo communication errors that are difficult to diagnose without knowing the fibre was disturbed.

Систематическая проверка.После восстановления данных и включения, перемещение по всем экранам дисплеев CNC, проверка работы PMC через тест I / O машины, подтверждение готовности сервооси,и провести испытательный цикл по известной программе перед выпуском машины в производство.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A20B-8101-0440 является правильной заменной доской перед заказом?

Проверьте номер детали в электрической документации машины или на этикетке существующей основной платы.часто с суффиксом, указывающим на аппаратный пересмотр.

Если исходный номер машины больше не доступен, вы можете использовать его, если хотите.Обратитесь к поставщику деталей, специализирующемуся на FANUC, чтобы подтвердить, какие современные платы являются совместимыми заменами..

Вопрос 2: После установки A20B-8101-0440, на ботах CNC, но на сервоосях показывает сигнализация 401 (серво готово выключить).

Alarm 401 (VRDY OFF) at startup after board replacement typically indicates the FSSB fibre-optic connection between the main board and the first servo amplifier in the FSSB chain has not been establishedПроверьте разъем COP10A на панели ∙ подтвердите, что волоконно-оптический кабель полностью вставлен и заперт.

Также подтвердите, что сервоусилители включены (24 В управляющей мощности) до того, как CNC попытается связаться с FSSB.

Если топология FSSB имеет несколько усилителей, CNC должен общаться с каждым в последовательности ∙ неисправность одного усилителя нарушает цепочку вниз по течению.

Вопрос 3: У машины есть опция PC-функции (открытый CNC на базе Windows). Поддерживает ли это A20B-8101-0440?

Возможности ПК-функции в поколении 30i/31i/32i-A связаны с конкретными вариантами основных плат.и интерфейсы на стороне ПК) в дополнение к стандартным функциям главной платы CNC.

Стандартные (не ПК) платы не имеют этой подсистемы. Перед заказом, подтвердите, включает ли исходная конфигурация машины функцию ПК. Это определяет, какой вариант платы требуется.Использование плат, не являющейся ПК, для замены плат с функциями ПК (или наоборот) не будет работать правильно.

Вопрос 4: Может ли специализированный ремонтный центр капитально отремонтировать панель серии A20B-8101 вместо замены?

Да, специализированные ремонтные центры FANUC регулярно ремонтируют платы серии A20B-8101 заменяя электролитические конденсаторы, поврежденные разъемы и неисправные интегральные узлы,и испытания на специальных испытательных установках FANUC.

Для объектов, где A20B-8101-0440 стоит дорого заменить, проверенный капитальный ремонт квалифицированного центра часто является наиболее экономически эффективным вариантом.

Убедитесь, что ремонтный центр имеет документальный опыт работы с платами серии A20B-8101 в частности, а не только с печатными пластинами FANUC в целом.поскольку архитектура высококачественной платы CNC значительно отличается от более простых поколений платы FANUC.

Вопрос 5: CNC показывает сигнализацию "SRVO-062 BZAL" после замены основной платы.

BZAL - это сигнал нулевой сигнализации батареи Эта тревога обычно возникает, когда батарея отключается во время замены платы без сначала восстановления SRAM из резервного копирования.

Если данные SRAM были сохранены до удаления платы, восстановить их с резервного носителя через экран загрузки.

Замените батарею на новую.восстановление требует ручного повторного ввода всех параметров машины процесс, занимающий много времени, который подтверждает, почему резервная копия SRAM перед любой работой на доске является обязательной.
