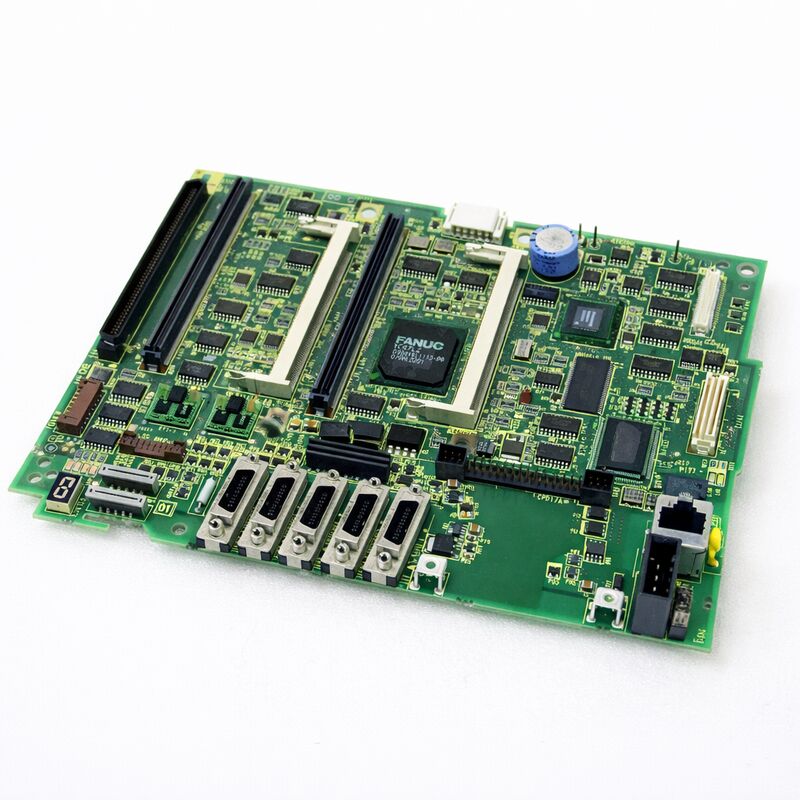

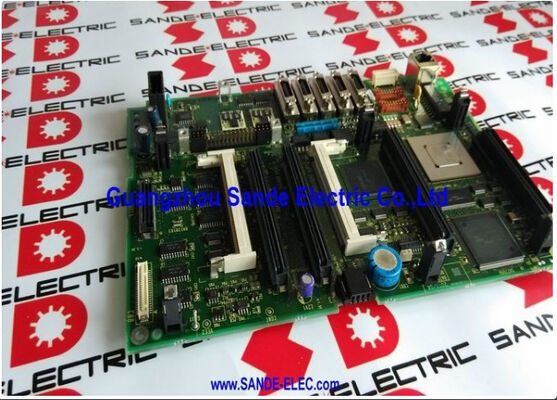

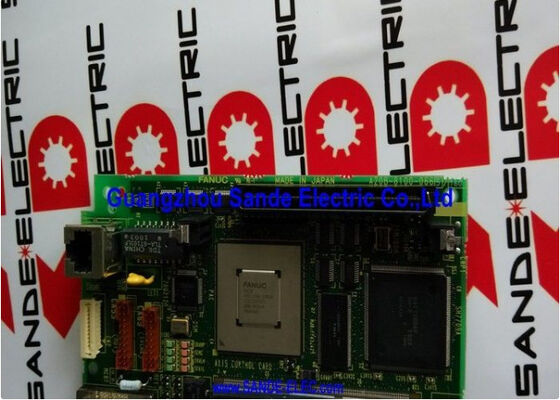

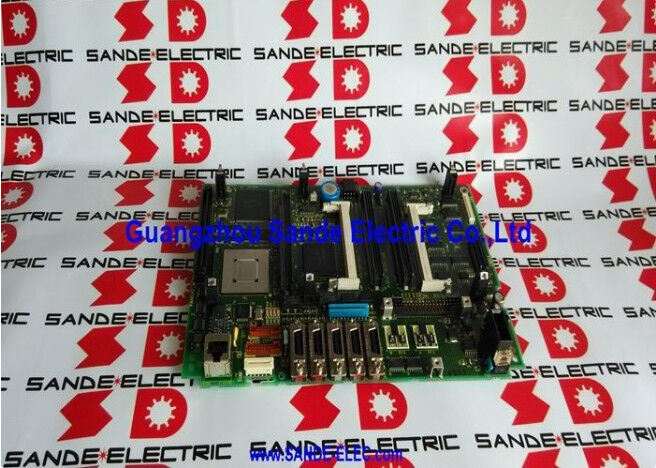

A20B-8101-0401 Плата печатной платы Fanuc A20B81010401 A2OB-8IOI-O4OI

FANUC A20B-8101-0401∙ Главный ПКБ А5 для серии 30i/31i/32i-A без функции ПК, монтаж LCD/MDI, Япония

Обзор

ВFANUC A20B-8101-0401Серия 30i/31i/32i-A представляет собой высокопроизводительный уровень контроллеров FANUC i-серии, созданных для сложных, многопутейных,многоосевые машиныПятиосевые станки.

Смешанные обрабатывающие центры. Машины для шлифовки редукторов. Линии FMS с несколькими поддонами. Это машины, где живет семейство 30i/31i/32i.

Обозначение A5 относится к пересмотру оборудования этой платы в рамках жизненного цикла продукции серии 30i/31i/32i-A.

Он является преемником более ранних вариантов основных плат и включает в себя аппаратные обновления FANUC для удовлетворения требований к надежности и совместимости, накопившихся во время полевого развертывания более ранних версий..

Когда FANUC выпускает обновленный вариант основной платы, такой как A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Спецификация "без функции ПК" является важной деталью закупок.

Серия 30i/31i/32i предлагалась в двух конфигурациях: стандартной (без интегрированного ПК) и с интегрированной функцией ПК.

Вариант PC-функции запускает встроенный ПК на базе Windows на той же главной плате, позволяя использовать открытые функции FANUC CNC, разработку пользовательских HMI и программное обеспечение для ПК.

A20B-8101-0401 является вариантом, не предназначенным для ПК. Он не взаимозаменяем с основной платой с функцией ПК

Основные характеристики

Установка ЖК-дисплея/МДИ

Серия 30i/31i/32i-A использует другую физическую архитектуру, чем более ранние контроллеры FANUC i-series.В 30i/31i/32i-A, главная панель устанавливается непосредственно на задней стороне LCD/MDI-устройства панель оператора.

Эта интеграция уменьшает общую площадь шкафа и упрощает кабелирование, но изменяет процедуру обслуживания.

Для доступа к A20B-8101-0401 панель оператора должна быть открыта или блок LCD/MDI должен быть выведен из машины.

Доступ к панели доступен с задней части панели, что означает, что замена часто может быть сделана на машине без полного демонтажа шкафа управления.

Однако место установки LCD/MDI-устройства, иногда высоко на машине, иногда в подвеске, означает, что условия доступа значительно различаются в зависимости от конструкции машины.

Планируйте доступ до начала. Подтвердите, какие инструменты необходимы. Подтвердите, что заменная доска проверена и готова.

Резервное копирование и перезагрузка SRAM является самой трудоемкой частью процедуры, а сам обмен физической платы, как только доступ установлен, является простым.

Данные SRAM

A20B-8101-0401 имеет интерфейс с модулями FROM/SRAM, которые содержат все данные, относящиеся к конкретной машине.

Это включает в себя параметры CNC, программу лестницы PMC (программируемый контроллер машины), данные о смещении инструмента, системы координат работы и хранящиеся программы деталей.

Никакие из этих данных не находятся на самой главной плате, но на FROM/SRAM модулях.

Однако некоторые конфигурации контроллеров хранят данные, связанные с загрузкой, в SRAM, которые должны быть тщательно управлены во время замены платы.

Используйте функцию резервного копирования экрана загрузки FANUC, передачу DNC или карту памяти FANUC для захвата полного набора данных.восстановить данные SRAM до попытки нормальной работы.

Пропуск этого шага создает ситуацию, когда машина не может работать, параметры находятся на значениях по умолчанию, PMC не имеет лестницы для выполнения, и части программы исчезли.

Восстановление от этого возможно, но требует времени.Пять минут резервного до начала работы потенциально экономит часы повторного входа после.

Частые вопросы

Вопрос 1: После замены A20B-8101-0401, CNC показывает тревогу "SR" или ошибки запуска, связанные с памятью.

SR-алармы при запуске обычно указывают на то, что данные SRAM не были правильно восстановлены после замены платы. Проверьте, что резервная копия SRAM была полностью загружена.Если процесс резервного копирования был прерван или был использован неправильный файл данных, CNC начнет работать с поврежденными или неполными параметрами.

Используйте меню загрузки FANUC для перезагрузки изображения SRAM с резервного носителя.свяжитесь с FANUC или сертифицированным инженером восстановление параметров по умолчанию возможно, но требует тщательного ручного повторного ввода всех конкретных значений машины.

Вопрос 2: Может ли A20B-8101-0401 заменить более раннюю главную плату A20B-8101-0400 в серии 30i/31i-A CNC?

Да. -0401 (пересмотр A5) является обновленной заменой для -0400 и более ранних вариантов основных плат в семействе 30i/31i/32i-A не-PC.

FANUC назначает новые аппаратные переработки в качестве замены для всех предыдущих вариантов, поэтому -0401 подходит для любой машины 30i/31i/32i-A, которая использовала более раннюю не-ПК основную плату.

Прежде чем заказать, подтвердите, что машина использует конфигурацию, не связанную с персональным компьютером. Варианты плат с функциями персонального компьютера имеют разные номера деталей и не взаимозаменяемы.

Вопрос 3: Устройство использует 15-дюймовую цветную ЖК-панель. Поддерживает ли A20B-8101-0401 этот дисплей?

Основная плата A20B-8101-0401 подключается к ЖК-устройству через интерфейс дисплея, интегрированный в LCD/MDI-сборку.

Совместимость платы с размером дисплея, как правило, определяется общей конфигурацией системы CNC, а не только основной платой.

Если первоначальная основная плата работала с 15-дюймовой цветной панелью, прямая замена с A20B-8101-0401 также будет работать с этой панелью.

При сомнении проверьте соответствие спецификации интерфейса дисплея между заменяющей платой и установленным ЖК-устройством.

Вопрос 4: Сколько времени обычно занимает полная процедура замены A20B-8101-0401?

Для технического специалиста, имеющего опыт работы с оборудованием 30i/31i/32i-A, полная процедура - резервная копия SRAM, замена физической платы, восстановление SRAM и функциональная проверка - обычно занимает от 2 до 4 часов.Сама физическая обмена занимает от 30 до 60 минут в зависимости от доступа к панели.

Большую часть оставшегося времени используется для резервного копирования и восстановления SRAM, включая проверку.

Первые процедуры на незнакомой конфигурации машины занимают больше времени, а открытие и доступность руководства по техническому обслуживанию FANUC для конкретной машины значительно ускоряет процесс.

Q5: После установки нового A20B-8101-0401 CNC производит "SYSTEM ALARM" при включении. На дисплее отображается код ошибки. Как это расследовать?

Системная сигнализация сразу после установки панели обычно указывает на одну из трех вещей: неполное восстановление данных SRAM,несоответствие конфигурации аппаратного обеспечения (например, ненадлежащая установка карты процессора или модуля FROM/SRAM), или проблема с физическим соединением (кабель не полностью восстановился во время переустановки).

Сначала проверьте расположение всех модулей. Нажмите на каждый модуль вставки в его разъединитель. Убедитесь, что все кабели снова подключены. Затем попробуйте восстановить SRAM из меню загрузки.

Если сигнализация сохраняется после этих проверок, запишите конкретный код ошибки и приведите перекрестную ссылку на него в руководстве по техническому обслуживанию FANUC серии 30i/31i/32i-A (B-63945EN).
