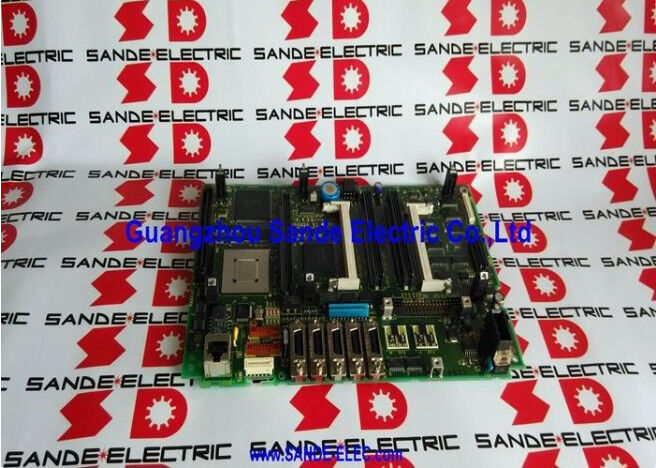

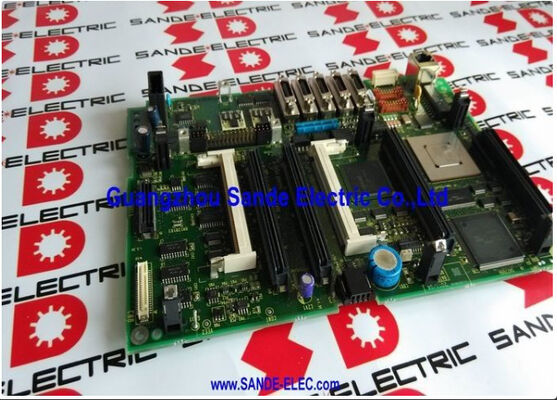

A20B-8101-0375 Плата печатной платы Fanuc A20B81010375 A2OB-8IOI-O375

FANUC A20B-8101-0375 | Главная печатная плата G5 — 310i-SA / 320i-SA PANEL i Автономный ЧПУ контроллер, серия A20B-8101, производство Япония

Ключевые характеристики

Обзор

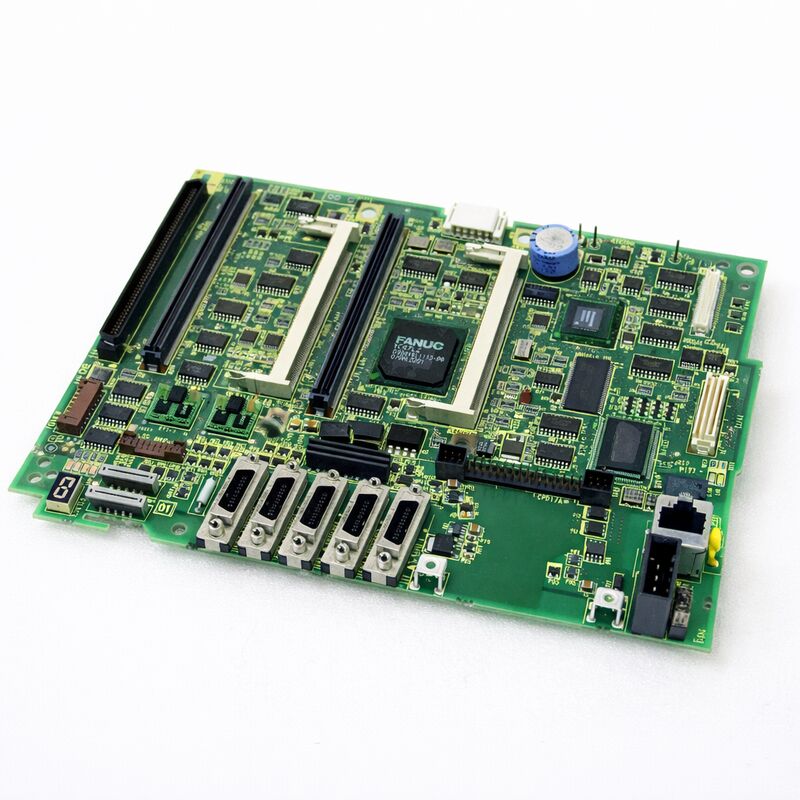

FANUC A20B-8101-0375 — это главная плата поколения G5 для контроллеров 310i-SA и 320i-SA.

Это автономные варианты высокопроизводительной серии i от FANUC — та же вычислительная мощность, что и у 31i/32i-A с ЖК-дисплеем, но в конфигурации, где управляющая электроника находится в выделенном стоечном шкафу, а не за панелью оператора.

Автономная архитектура имеет смысл для больших станков. Тяжелые обрабатывающие центры, зуборезные станки и многопаллетные автоматизированные линии часто имеют шкафы управления, установленные удаленно от рабочего места оператора — вдали от СОЖ, вибрации и физических ограничений монтажа на панели.

310i-SA / 320i-SA размещает главную плату и всю связанную электронику в этом удаленном шкафу, подключаясь к дисплею PANEL i и блоку MDI через оптоволоконную линию.

Обозначение G5 отмечает этап ревизии оборудования. FANUC выпускает новые поколения плат, когда улучшения компонентов или обновления надежности оправдывают новый дизайн печатной платы.

G5 заменяет предыдущие поколения для семейства 310i-SA / 320i-SA. На практике плата G5 выполняет те же функции, что и ее предшественники, и служит заменой для главных плат предыдущих поколений в том же семействе ЧПУ.

Автономная архитектура против архитектуры с ЖК-дисплеем

Понимание SA (автономной) архитектуры помогает прояснить, чем эта плата отличается от главных плат с ЖК-дисплеем, таких как A20B-8101-0401.

В типе 30i/31i/32i-A с ЖК-дисплеем главная плата располагается непосредственно на задней стороне панели оператора.

Управляющая электроника и дисплей физически интегрированы на рабочем месте оператора станка. Это компактно и хорошо подходит для небольших станков.

В автономном типе (SA / PANEL i) главная плата находится в отдельном шкафу управления.

Дисплей PANEL i и клавиатура MDI находятся на рабочем месте оператора — но они содержат только электронику дисплея и ввода, подключенную к удаленной главной плате через высокоскоростные оптоволоконные кабели.

Это разделение обеспечивает:

• Полную физическую изоляцию управляющей электроники от производственной среды
• Свободу размещения панели оператора в оптимальном для оператора положении
• Более легкий доступ к шкафу управления для обслуживания
• Более чистое разделение ЭМС между мощной силовой электроникой и главной платой ЧПУ

Для станков с несколькими рабочими местами оператора автономная архитектура также позволяет одному контроллеру обслуживать более сложные конфигурации панелей оператора.

Поколение плат G5 — что меняется между ревизиями

Нумерация ревизий оборудования FANUC (G1, G3, G5...) отслеживает постепенные улучшения оборудования в рамках одного и того же функционального дизайна. Между ревизиями FANUC обычно обновляет спецификации компонентов, переходит на новые ИС, улучшает теплоотвод или исправляет мелкие проблемы, выявленные в эксплуатации.

Функция платы не меняется — G5 работает идентично G3 с точки зрения программного обеспечения ЧПУ.

С точки зрения обслуживания, G5 является надлежащей заменой для предыдущих поколений оборудования в семействе 310i-SA / 320i-SA.

При заказе замены указание G5 (A20B-8101-0375) обеспечивает совместимость с текущей поддержкой деталей FANUC, поскольку предыдущие поколения могут больше не быть доступны, а G5 разработан как кросс-поколенческая замена.

Обзор процедуры замены

Замена A20B-8101-0375 в автономной системе 310i-SA / 320i-SA требует внимательного отношения к компоновке автономного шкафа:

Шаг 1 — Резервное копирование данных. Перед работой с платой выполните полное резервное копирование ОЗУ через загрузочный экран ЧПУ. Сохраните на карту памяти FANUC или ПК через RS-232C. Захватите все программы, параметры и данные ПЛК.

Шаг 2 — Изоляция питания. Полностью выключите станок. Убедитесь, что шина постоянного тока шкафа управления разрядилась. Отключите и заблокируйте шкаф управления.

Шаг 3 — Документация кабелей. В автономном шкафу к главной плате подключается больше кабелей, чем в конфигурации с ЖК-дисплеем. Сфотографируйте все соединения кабелей перед отключением. Промаркируйте каждый кабель.

Шаг 4 — Замена платы. Извлеките подключаемые модули (плату ЦП, модули памяти, плату управления сервоприводом) из оригинальной платы и перенесите их на заменяемую плату. Аккуратно установите каждый модуль.

Шаг 5 — Повторное подключение. Повторно подключите все кабели, следуя документации из Шага 3. Повторно подключите оптоволоконную линию PANEL i.

Шаг 6 — Восстановление ОЗУ. Включите питание в режиме загрузки. Загрузите резервную копию ОЗУ. Убедитесь, что все данные загружены корректно, прежде чем переходить к нормальной работе.

Часто задаваемые вопросы

В1: Контроллер 310i-SA показывает системный сигнал тревоги "9001" после замены A20B-8101-0375. Какова вероятная причина?

Сигнал тревоги 9001 сразу после замены платы обычно указывает на несоответствие конфигурации между новой платой и загруженными данными ОЗУ, или на то, что восстановление ОЗУ не было завершено корректно.

Сначала убедитесь, что все подключаемые модули правильно установлены — частично вставленная плата сервопривода или плата ЦП вызывает сигналы тревоги конфигурации. Во-вторых, повторите попытку восстановления ОЗУ из режима загрузки.

Если сигнал тревоги сохраняется, ревизия платы может потребовать специального параметра программного обеспечения для корректного распознавания оборудования G5 — обратитесь к руководству по обслуживанию FANUC или свяжитесь со службой поддержки FANUC для получения конкретной процедуры инициализации платы.

В2: Может ли плата G5 (A20B-8101-0375) заменить плату G3 (A20B-8101-0373) в том же станке?

Да. G5 является предполагаемой заменой FANUC для главных плат предыдущих поколений в семействе 310i-SA / 320i-SA.

Поколение оборудования не меняет работу программного обеспечения ЧПУ. Все подключаемые модули с оригинальной платы G3 (плата ЦП, плата сервопривода, модули памяти) переносятся на плату G5 и продолжают работать корректно.

Процедура резервного копирования и восстановления данных ОЗУ одинакова независимо от устанавливаемого поколения оборудования.

В3: Дисплей PANEL i показывает "ошибку связи" после замены главной платы в автономном шкафу. Что следует проверить?

Ошибка связи PANEL i после замены главной платы почти всегда указывает на подключение оптоволоконного кабеля между автономным шкафом и блоком дисплея PANEL i. Во время замены платы оптоволоконные разъемы могли быть нарушены или кабель натянут.

Проверьте оба конца каждого оптоволоконного кабеля — на разъеме COP главной платы и на приемном разъеме блока PANEL i.

Очистите концы оптоволокна безворсовой салфеткой, если видна какая-либо грязь.

Плотно подсоедините и убедитесь, что индикатор состояния связи (если установлен) показывает нормальную работу.

В4: Чем автономный тип 310i-SA отличается от сетевого (Panel i) блока дисплея для целей обслуживания?

Главная плата (A20B-8101-0375) в автономном шкафу выполняет всю обработку ЧПУ. Блок дисплея PANEL i на рабочем месте оператора содержит только электронику дисплея и клавиатуру MDI — он не имеет собственной вычислительной мощности ЧПУ.

Для обслуживания это означает, что все диагностические данные (журналы сигналов тревоги, чтение параметров, мониторинг лестничной диаграммы) доступны через дисплей PANEL i, даже если обработка происходит удаленно.

Если на дисплее нет изображения, неисправность может заключаться в оптоволоконной линии, самом блоке дисплея PANEL i или выходных цепях дисплея главной платы.

В5: Следует ли одновременно с главной платой заменять батарею ОЗУ?

Если батарея резервного копирования ОЗУ станка старше 2 лет или сигнал тревоги батареи был активен до сбоя платы, замените батарею во время замены главной платы. Батарея резервного копирования ОЗУ сохраняет данные станка (параметры, ПЛК-лестницу, программы) при выключенном питании контроллера.

После установки новой главной платы загрузите данные ОЗУ из резервного носителя.

После подтверждения установка новой батареи гарантирует надежное сохранение данных во время последующих периодов отключения питания.

Всегда заменяйте батарею при включенном питании ЧПУ, чтобы избежать потери данных ОЗУ.
