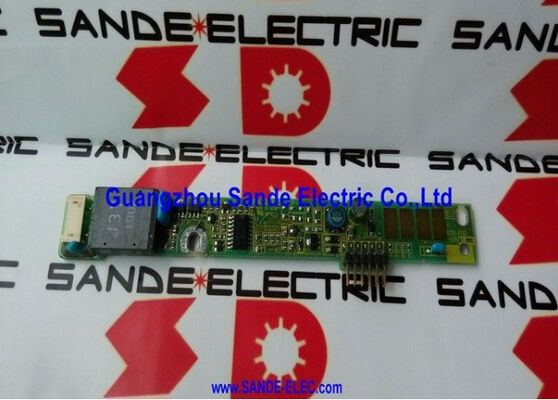

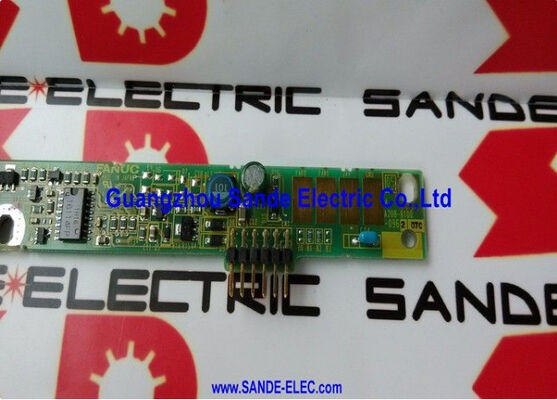

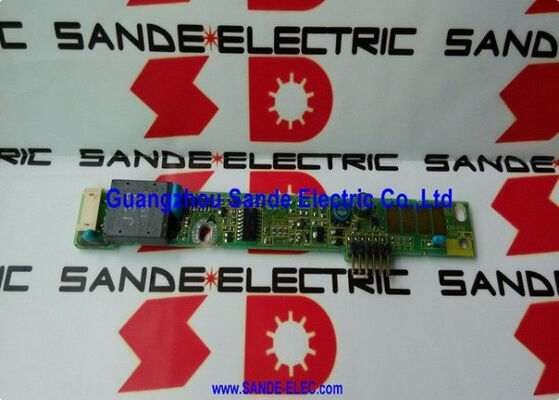

А20Б-8100-0961 | Плата инвертора подсветки ЖК-дисплея FANUC 30i/31i/32i модели A — 7,2-дюймовый монохромный / CCFL / встроенный и автономный ЖК-дисплей / MDI

Что делает этот инвертор

A20B-8100-0961 преобразует низковольтный постоянный ток в высокочастотный высоковольтный переменный ток, необходимый для лампы подсветки CCFL.

7,2-дюймовая монохромная ЖК-панель не создает видимого изображения, если не горит лампа CCFL. Для зажигания и поддержания дуги лампе требуется примерно 600–1000 В переменного тока с частотой 40–80 кГц — напряжения и частоты, которых нет больше нигде в электрической системе ЧПУ. A20B-8100-0961 генерирует этот высоковольтный переменный ток из низковольтного постоянного тока, поступающего от источника питания ЧПУ.

Когда этот инвертор выходит из строя, дисплей гаснет. ЧПУ продолжает работать нормально — программы запускаются, станок режет — но оператор не видит интерфейса.

Ключевые характеристики

Две действительные конфигурации

Тот же A20B-8100-0961 обслуживает два типа установки физического дисплея на платформе 30i Model A:

Встроенный контроллер серии i:ЖК-дисплей и клавиатура MDI являются частью интегрированного блока ЧПУ. Дисплей, клавиатура и основная электроника ЧПУ размещены в одном блоке — инвертор находится внутри этого интегрированного блока.

Автономный цифровой ЖК-/MDI-блок:Отдельный блок LCD/MDI, подключенный кабелем к шкафу ЧПУ. Панель оператора физически находится в передней части машины; электроника ЧПУ находится в шкафу станка. Инвертор находится внутри автономного блока LCD/MDI.

В обеих конфигурациях используется один и тот же 7,2-дюймовый монохромный дисплей CCFL и один и тот же инвертор A20B-8100-0961.

Сценарии применения

Внезапное затемнение дисплея:Дисплей обрабатывающего центра FANUC 30i модели A полностью гаснет. ЧПУ продолжает работать в обычном режиме — контроль цикла со стороны станка показывает нормальную резку. Инвертор A20B-8100-0961 вышел из строя, что привело к снижению напряжения привода CCFL. Замена восстанавливает дисплей.

Прогрессивное затемнение дисплея:7,2-дюймовый дисплей ЧПУ модели 31i A постепенно тускнеет в течение нескольких месяцев. Истощение ртути CCFL в конечном итоге достигает точки, когда инвертор не может ее компенсировать. Замена лампы A20B-8100-0961 и лампы CCFL восстанавливает полную яркость.

Часто задаваемые вопросы

Вопрос 1. Совместим ли A20B-8100-0961 с системами 30i Model B или цветными ЖК-дисплеями 30i?

Нет. В описании прямо указано: «30i, 31i, 32i модель A только с монохромным монитором Fanuc LCD 7,2 дюйма». В вариантах модели B и конфигурациях с цветным ЖК-дисплеем используются разные печатные платы инвертора. Перед заказом подтвердите обозначение модели ЧПУ и тип дисплея на аппаратном обеспечении.

Вопрос 2: Как определить, что лампа A20B-8100-0961 неисправна по сравнению с лампой CCFL?

Оба создают темный или тусклый дисплей. Измерьте выходную мощность инвертора при включенном питании: исправный инвертор вырабатывает переменный ток высокого напряжения на разъеме лампы, даже если лампа выходит из строя. Никакой выход высокого напряжения не направлен на инвертор. Выход высокого напряжения присутствует, но лампа не горит, что указывает на лампу CCFL. На практике совместная замена инвертора и лампы CCFL является наиболее надежным решением, когда возраст дисплея значителен.

Вопрос 3: Может ли тусклый дисплей быть следствием неисправности инвертора или это всегда лампа CCFL?

Постепенное затемнение в течение нескольких месяцев обычно является следствием старения лампы CCFL (истощение ртути). Инвертор регулирует ток лампы, но не может полностью компенсировать разряженную лампу. Внезапное затемнение или прерывистое поведение дисплея (работает, а затем гаснет) чаще всего указывает на инвертор.

В4: Требуется ли замена A20B-8100-0961 какой-либо конфигурации программного обеспечения ЧПУ?

Нет. Инвертор представляет собой аппаратный компонент преобразования энергии. Установка замены восстанавливает привод CCFL сразу же при включении питания. Никаких изменений параметров ЧПУ или программного обеспечения не требуется.

Вопрос 5. 7,2-дюймовый монохромный дисплей в сборе еще исправен?

Да. Модель 30i Model A — это зрелая, но активно используемая платформа: запасные части дисплея остаются на вторичном рынке.
