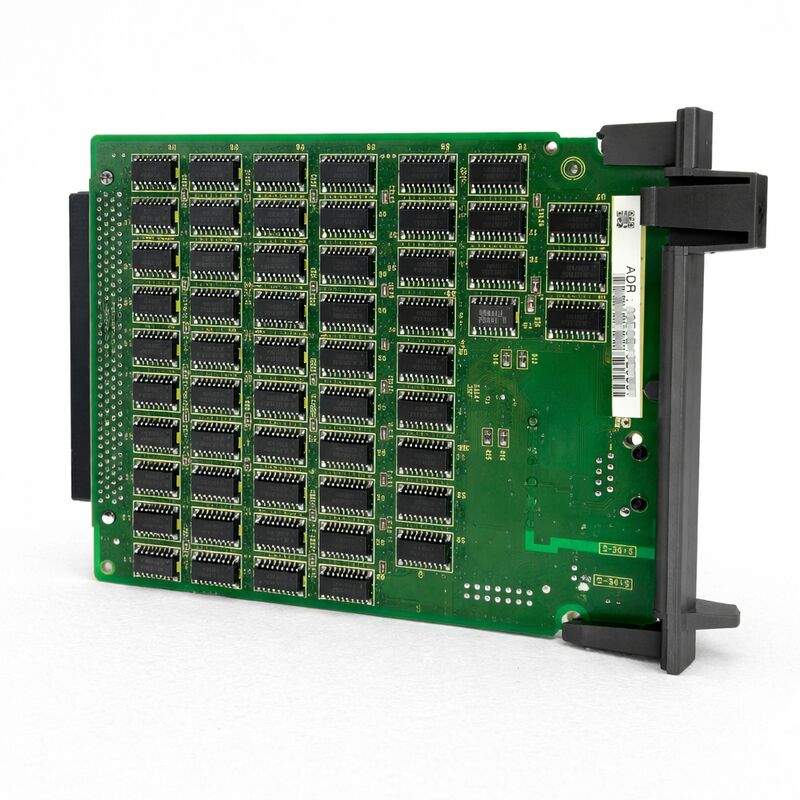

A20B-8100-0670 Плата печатной платы Fanuc A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670 | Плата Fast Ethernet — автономный опциональный ПЛК Ethernet для ЧПУ, сетевой интерфейс FOCAS1 / DNC1 / Factolink, серия A20B-8100, производство Япония

Номер детали: A20B-8100-0670

Производитель: FANUC Corporation (Япония)

Категория продукта: ПЛК — опциональная плата Ethernet (автономный тип ЧПУ)

Серия: A20B-8100

Обзор

Плата FANUC A20B-8100-0670 представляет собой опциональную плату Fast Ethernet для автономных ЧПУ серии i от FANUC. Она устанавливается в слот опций автономного блока управления ЧПУ, добавляя порт Ethernet 100BASE-TX, который позволяет контроллеру подключаться к заводской локальной сети.

Без этой платы — или встроенной функции Ethernet, доступной на некоторых вариантах основных плат — ЧПУ FANUC серии i не имеет прямого сетевого подключения. Оно может обмениваться данными только через последовательный кабель RS-232C или HSSB.

A20B-8100-0670 меняет это. После установки и настройки ЧПУ становится сетевым узлом.

Он может принимать и отправлять программы ЧПУ, отвечать на вызовы API FOCAS2 из программного обеспечения мониторинга, участвовать в передаче файлов DNC1 / Ethernet-сервера данных и отображать экраны операторских инструкций Factolink, отправляемые с заводского сервера.

Обозначение «автономный» в категории продукта является специфичным и важным.

Контроллеры FANUC серии i выпускаются в двух физических архитектурах — интегрированные (компактные, монтируемые на ЖК-дисплей) и автономные (электроника ЧПУ в отдельном шкафу).

A20B-8100-0670 разработана для автономных блоков, где опциональные платы устанавливаются в выделенные слоты стоек внутри шкафа управления.

Ключевые характеристики

Что обеспечивает плата Ethernet

После установки A20B-8100-0670 и настройки сетевых параметров ЧПУ становятся доступны следующие функции подключения:

FOCAS1/Ethernet. FOCAS (FANUC Open CNC API Specification) — это стандартный API FANUC для доступа к данным ЧПУ из внешних приложений.

С платой Ethernet приложения, работающие на ПК или сервере, могут подключаться через TCP/IP для чтения в реальном времени данных о нагрузке шпинделя, положении оси, статусе тревог, имени программы и десятках других элементов данных ЧПУ.

Это основа для мониторинга станков, панелей управления OEE и интеграции MTConnect на станках FANUC серии i.

DNC1/Ethernet. Функция DNC1 позволяет загружать файлы программ ЧПУ с сетевого файлового сервера вместо предварительной передачи во внутреннюю память ЧПУ.

ЧПУ запрашивает файл программы по имени, и плата Ethernet извлекает его из настроенного пути сервера DNC по сети.

Это стандартный способ запуска больших программ — например, программ обработки пресс-форм с тысячами блоков — на станках с ЧПУ без необходимости использования большой локальной памяти.

Factolink. Factolink — это система операторских инструкций FANUC.

Сервер Factolink отправляет текстовые страницы на дисплей ЧПУ, позволяя отображать инструкции по настройке, подсказки по техническому обслуживанию или производственные данные непосредственно на панели оператора.

Плата Ethernet обеспечивает сетевое соединение, которое делает возможным обновление Factolink в реальном времени с центрального сервера.

Контекст установки

A20B-8100-0670 устанавливается в доступный слот опций в стойке управления автономного ЧПУ. Как и другие опциональные платы серии A20B-8100 (мастер Profibus, DeviceNet, процессор RISC, сервер данных), она подключается к разъему F-bus на задней панели и обнаруживается системным программным обеспечением ЧПУ во время запуска.

После установки необходимо настроить сетевые параметры ЧПУ — IP-адрес, маску подсети, шлюз по умолчанию и специфические параметры функций для FOCAS, DNC1 или Factolink, в зависимости от того, какие службы будут использоваться.

Эти параметры вводятся через экраны параметров СИСТЕМЫ / Ethernet ЧПУ в режиме MDI и сохраняются в энергонезависимой памяти.

Сама плата требует, чтобы совместимая опция программного обеспечения Ethernet была включена в системном программном обеспечении ЧПУ (FROM). Установка платы без соответствующей лицензии на опциональное программное обеспечение приведет к неактивности функции Ethernet.

Проверьте конфигурацию опций ЧПУ перед заказом этой платы в качестве автономной замены.

Часто задаваемые вопросы

В1: Плата A20B-8100-0670 установлена, но на экране СИСТЕМЫ не появляется программная клавиша EMBED PORT. Что следует проверить в первую очередь?

Наиболее частая причина заключается в том, что опция программного обеспечения Ethernet не включена в модуле FROM ЧПУ. Аппаратное обеспечение платы Ethernet должно соответствовать активированной опции программного обеспечения в лицензии ЧПУ.

Проверьте экран опций ЧПУ (СИСТЕМА → [ОПЦИИ]) на наличие функции Ethernet.

Если она не указана или не включена, плата не может быть активирована без соответствующей опции программного обеспечения. Также убедитесь, что плата полностью и правильно установлена в своем слоте опций.

В2: Может ли A20B-8100-0670 поддерживать вызовы API FOCAS2 из современного программного обеспечения для мониторинга станков?

Да. FOCAS1/Ethernet (который поддерживает A20B-8100-0670) и FOCAS2 имеют совместимую базовую структуру протокола.

Большинство современного программного обеспечения FANUC для мониторинга станков и адаптеров MTConnect, использующего библиотеку FOCAS2, подключается к ЧПУ серии i через порт Ethernet, независимо от того, является ли плата выделенной (типа A20B-8100-0670) или встроенной функцией Ethernet на основной плате.

Подтвердите конкретную версию библиотеки FOCAS2 и совместимую серию ЧПУ у поставщика программного обеспечения.

В3: ЧПУ имеет интегрированный (монтируемый на ЖК-дисплей) тип 16i-B или 18i-B. Подойдет ли A20B-8100-0670?

A20B-8100-0670 предназначена специально для автономных ЧПУ с выделенными слотами опций стоек. Интегрированные (монтируемые на ЖК-дисплей) ЧПУ 16i-B/18i-B/21i-B используют другую архитектуру слотов опций и другие платы сетевых интерфейсов Ethernet.

Перед заказом подтвердите физическую архитектуру ЧПУ — автономные блоки имеют электронику в отдельном шкафу, в то время как интегрированные блоки имеют электронику, интегрированную за панелью ЖК-дисплея.

В4: Сколько одновременных соединений FOCAS поддерживает A20B-8100-0670?

Плата Ethernet поддерживает ограниченное количество одновременных TCP/IP-соединений, как определено спецификацией FANUC FOCAS1/Ethernet — обычно до трех одновременных соединений приложений. Попытка открыть больше соединений, чем поддерживает плата, приводит к отказу в соединениях или тайм-аутам в прикладном программном обеспечении.

Для сред, требующих большого количества одновременных потребителей данных, стандартной архитектурой является единый концентратор данных FOCAS2, который подключается один раз к ЧПУ и перераспределяет данные.

В5: После замены A20B-8100-0670 сетевые параметры Ethernet выглядят пустыми. Есть ли способ восстановить их без исходных записей конфигурации?

Сетевые параметры Ethernet (IP-адрес, маска подсети, путь к серверу DNC и т. д.) хранятся в SRAM ЧПУ.

Если плата была заменена без предварительного резервного копирования SRAM или если параметры были очищены во время замены, их необходимо ввести вручную.

Параметры для FOCAS, DNC1 и Factolink вводятся на экранах параметров СИСТЕМЫ → Ethernet.

Обратитесь к сервисной документации производителя станка или к сетевому администратору завода для получения исходной конфигурации IP-адреса, если локальные записи отсутствуют.
