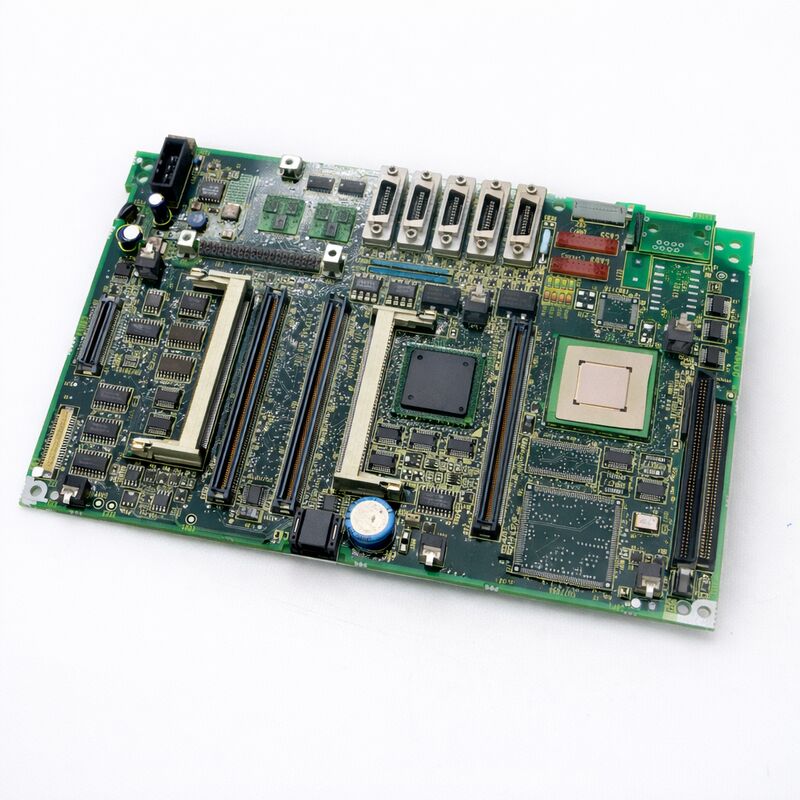

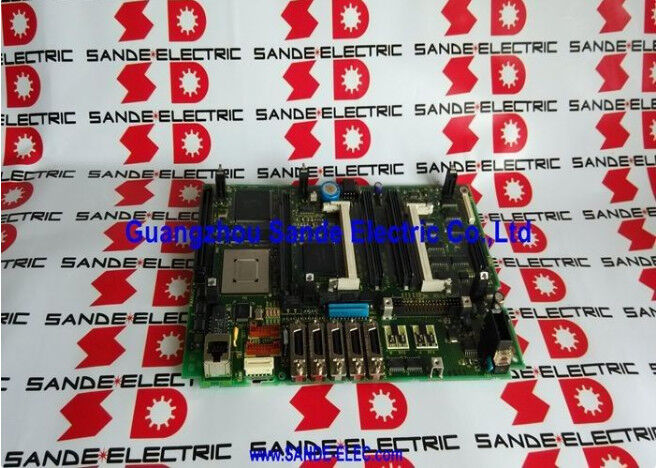

A20B-8100-0662 Плата печатной платы Fanuc A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662 | Серия 21i-B Главная плата ЦПУ ПЛК — PMC-SA1, Без Ethernet, Серия A20B-8100, Монтаж на ЖК-дисплей, Для 21i-MB / 21i-TB, Произведено в Японии

Номер детали: A20B-8100-0662

Производитель: FANUC Corporation (Япония)

Категория продукта: Печатная плата — Главная плата ЦПУ (Материнская плата ЧПУ)

Серия: A20B-8100 — Семейство основных плат FANUC 16i-B / 18i-B / 21i-B

Обзор

Главная плата ЦПУ FANUC A20B-8100-0662 для ЧПУ FANUC серии 21i-B с конфигурацией PMC-SA1 и без встроенного Ethernet.

Это конкретный вариант материнской платы, определяющий набор функций системы 21i-B для данной конфигурации: производительный, экономичный контроллер ЧПУ, охватывающий приложения для токарных станков (21i-TB) и обрабатывающих центров (21i-MB), подходящий для станков средней сложности.

В семействе основных плат A20B-8100-066x каждый номер детали соответствует определенной комбинации обозначения серии ЧПУ и конфигурации встроенных функций. Модель -0662 является базовой платой 21i-B: PMC-SA1, без Ethernet.

Обозначение PMC-SA1 относится к спецификации PMC (Programmable Machine Controller) — SA1 является базовым PMC в поколении 21i-B, обрабатывающим стандартную логику лестничных схем станка без расширенных возможностей программирования варианта SB7.

Отсутствие встроенного Ethernet является другой определяющей характеристикой: станки, требующие сетевого подключения к фабрике, должны использовать внешнюю плату Ethernet, в то время как станки, обменивающиеся данными только через RS-232C или PCMCIA, работают со стандартной платой.

Серия 21i-B является основным ЧПУ FANUC для универсальных производственных станков. Она использует ту же цифровую сервоархитектуру FSSB и последовательный интерфейс шпинделя, что и более высокие модели 16i-B и 18i-B, в рамках количества осей и спецификации PMC, соответствующих типичным станкам с 2-4 осями.

Основные характеристики

21i-B в поколении 16i-B / 18i-B / 21i-B

Семейство A20B-8100-066x охватывает все i-серии второго поколения по трем обозначениям ЧПУ:

21i-B занимает нижнюю позицию в иерархии осей и функций этого поколения. 16i-B и 18i-B поддерживают больше управляемых осей и более широкий спектр расширенных функций обработки.

21i-B соответствует станкам, где 2-4 оси и стандартная функциональность циклов удовлетворяют всем требованиям обработки — что описывает большинство обычных токарных станков, вертикальных обрабатывающих центров и сверлильных станков в мировом производстве.

Заметное аппаратное отличие заключается в модуле ЦПУ. 21i-B использует процессоры ЦПУ более низкого класса по сравнению с 16i-B и 18i-B.

Требования к обработке 21i-B пропорционально ниже — меньше осей, более простые программы деталей, меньшая нагрузка на одновременную обработку — поэтому сниженная спецификация ЦПУ является адекватной и не ограничивает практическую производительность станка.

PMC-SA1 — Что это означает на практике

PMC (Programmable Machine Controller) в ЧПУ FANUC является встроенным ПЛК. Он выполняет логику лестничных схем производителя станка, управляя всеми входами/выходами станка: концевыми выключателями, блокировками дверей, системой охлаждения, сменщиками инструмента, паллетными системами и всем, что находится вне прямого управления сервоприводом и шпинделем.

PMC-SA1 является базовой спецификацией PMC в поколении 21i-B:

Шаги программы: SA1 поддерживает определенное количество шагов лестничной схемы — достаточно для стандартных требований PMC токарного станка с 2 осями или обрабатывающего центра с 3 осями.

Символы лестничной схемы: SA1 предоставляет стандартный набор контактов реле, катушек, таймеров, счетчиков и функций сравнения, используемых в стандартной логике лестничных схем станков.

Скорость выполнения: SA1 выполняется со скоростью, необходимой для нормального отклика входов/выходов станка, достаточной для функций шпинделя, охлаждения, дверей и инструмента с временем отклика в десятки миллисекунд.

Для станков со сложными сменщиками инструмента, многопаллетными системами или обширными пользовательскими макроинтерфейсами PMC-SB7 (доступен на платах -0663 и -0665) предлагает больше шагов программы и расширенные возможности.

SA1 в -0662 обслуживает большинство стандартных применений станков без ограничений.

Часто задаваемые вопросы

В1: Станок 21i-B имеет плату -0662 (PMC-SA1, без Ethernet). Можно ли заменить ее на -0664 (PMC-SA1, с Ethernet)?

Физически и электрически -0664 может заменить -0662. Спецификация PMC идентична (SA1), поэтому существующая лестничная схема PMC переносится без изменений.

Единственное отличие заключается в том, что -0664 добавляет встроенную возможность Ethernet, которой нет у -0662 — порт Ethernet просто не используется, если он не подключен.

Перед заменой убедитесь, что версия программного обеспечения FROM на модулях сменной платы совместима с конкретной конфигурацией станка.

В2: После установки сменной платы A20B-8100-0662 на 21i-B появляется ошибка ПЛК ER01 (программа не найдена). Что стало причиной?

Ошибка ПЛК ER01 указывает на отсутствие программы лестничной схемы ПЛК в ОЗУ.

Либо резервная копия ОЗУ не была восстановлена после замены, либо модуль ОЗУ не был перенесен с оригинальной платы, либо процесс восстановления не завершился. Убедитесь, что модуль ОЗУ с оригинальной платы установлен в новую плату.

Затем восстановите резервную копию ОЗУ из резервного носителя. Если резервной копии нет, лестничную схему ПЛК необходимо перезагрузить из исходных файлов программы производителя станка.

В3: Станок 21i-B не нуждается в Ethernet. Если в качестве замены используется плата -0664, вызывает ли неиспользуемый Ethernet какие-либо проблемы?

Нет. Встроенный порт Ethernet на -0664 неактивен, если кабель не подключен и параметры Ethernet не настроены.

Он не потребляет системные ресурсы и не влияет на производительность ЧПУ.

Замена функционально прозрачна для станков, которые не используют Ethernet.

В4: Какая карта управления осями требуется для A20B-8100-0662 для обрабатывающего центра с 4 осями?

Карта управления сервоприводом с 4 осями A20B-3300-0032 (программное обеспечение сервопривода серии 90B0) является правильной картой для конфигурации 21i-B с 4 осями.

A20B-3300-0033 обрабатывает конфигурации с 2 осями. Всегда проверяйте, какая карта осей установлена на оригинальном станке перед заказом замены — карта осей переносится вместе с другими модулями при замене основной платы.

В5: Является ли модуль ОЗУ для A20B-8100-0662 таким же, как для основных плат 16i-B или 18i-B?

Нет. 21i-B использует другие модули ОЗУ, чем те, что используются на 16i-B и 18i-B. 21i-B (без Ethernet) использует A20B-3300-0291 (16 МБ ОЗУ) или A20B-3300-0290 (32 МБ ОЗУ).

16i-B и 18i-B используют A20B-3300-0310 (16 МБ) или A20B-3300-0311 (32 МБ).

Установка модуля ОЗУ 16i/18i на основную плату 21i-B вызывает сбой загрузки. Всегда проверяйте правильный модуль для конкретного обозначения ЧПУ.
