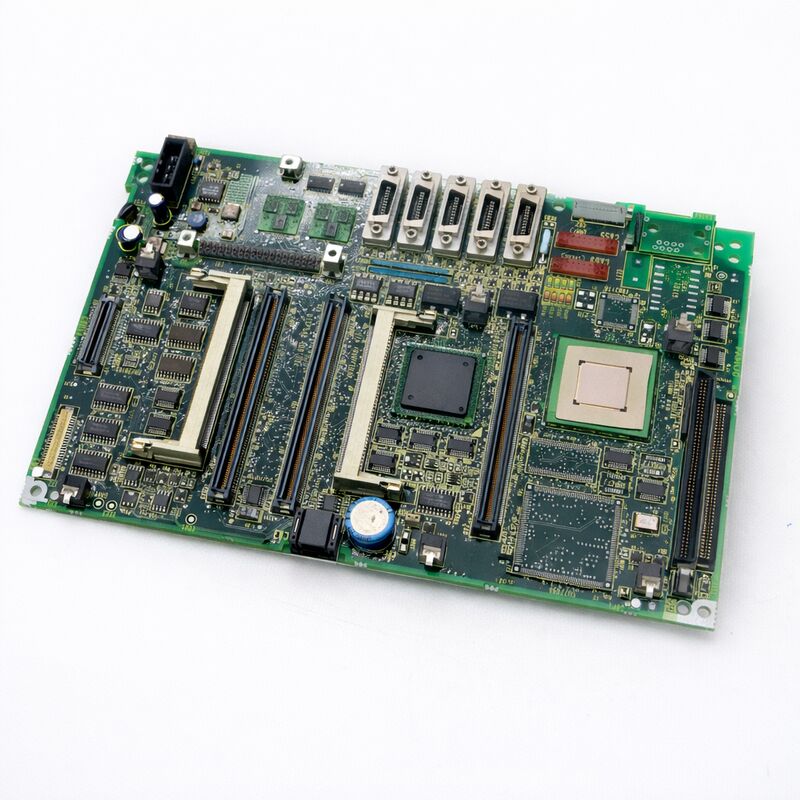

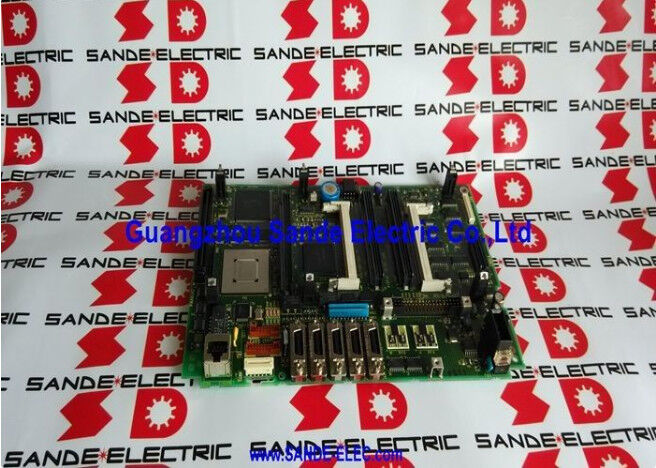

A20B-8100-0661 Плата печатной платы Fanuc A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661 ∙ Серия 18i-B Управление Главный процессор PCB ∙ Для 18i-MB / 18i-TB CNC контроллеров, серия A20B-8100, LCD-монтаж, Япония

Номер части:A20B-8100-0661

Производитель:Корпорация FANUC (Япония)

Категория продукции:ПКБ

Серия:A20B-8100 FANUC 16i-B / 18i-B / 21i-B семейство основных плат

Обзор

ВFANUC A20B-8100-0661является основной платой процессора для контроллеров FANUC серии 18i-B CNC. Независимо от того, является ли машина 18i-MB (обрабатывающий центр), 18i-TB (вертовой стан) или другим вариантом 18i-B,это доска в центре системы управления единственный самый важный аппаратный компонент в контроллере 18i-B.

18i-B находится в середине иерархии второго поколения FANUC i-series.

Он обеспечивает большую мощность оси и передовые функции обработки, чем 21i-B, но имеет одну и ту же основную архитектуру. FSSB цифровая сервокоммуникация, серийное управление шпинделем,и модульная конструкция платы с подключением к сети, как и все поколения 16i-B/18i-B/21i-B.

Это положение сделало 18i-B популярным выбором для сложных токарных станков (особенно многотурневых и подшпиндельных машин), 5-осовых станков,и другие передовые станки-инструменты, требующие большего количества осей, чем 21i-B, но не требующие полной мощности 16i-B.

Планшет устанавливается на задней стороне LCD/MDI-устройства.Машинные системы, построенные вокруг этой доски, обозначаются обозначениями блоков управления, начинающимися с A02B-0283-Bxxx.

Эта доска была в эксплуатации на огромной установленной базе 18i-B машин и остается основным элементом обслуживания для этого поколения CNC.

Основные характеристики

Что отличает 18i-B от 16i-B и 21i-B

Три основных платы в поколении A20B-8100-066x служат трем различным обозначениям CNC. Понимание различий имеет непосредственное значение для обслуживания:

18i-B против 21i-B.18i-B поддерживает более управляемые оси и более сложные механические функции, чем 21i-B.

Он использует модули ЦП с более высокой спецификацией (A20B-3300-03xx) по сравнению с CPU с более низкой мощностью в 21i-B.

Две основные платы не являются взаимозаменяемыми. Замена платы 21i-B на машину 18i-B не поддерживается.

18i-B против 16i-B.16i-B - это плата с самыми высокими характеристиками в этом поколении.

18i-B и 16i-B имеют одно и то же семейство модулей CPU (A20B-3300-03xx) и одно и то же семейство модулей DRAM (A20B-3300-0310/0311).Их основные платы отличаются максимальным количеством осей и наборами функций, определенных их соответствующим программным обеспечением CNCПланы сами по себе не совместимы.

Сборка модуля системы управления 18i-B

В A20B-8100-0661 размещены следующие модули подключения:

Модуль процессора (A20B-3300-03xx).Карта процессора класса Pentium, на которой работает программное обеспечение системы 18i-B.

Значительное повышение производительности по сравнению с процессорами 486DX, используемыми в модели поколения A,обеспечивая мощность обработки, необходимую для сложной многоосной интерполяции и высокоскоростной обработки.

Сервокарта ФССБ.Модуль управления осью, управляющий связью оптических волокон со всеми сервоусилителями.

Для многоосевых конфигураций 18i-B крутящие станки с несколькими башнями и подшпинделями,обрабатывающие центры с вращающимися осями ∙ карта FSSB обрабатывает больше одновременных коммуникаций по оси, чем сервокарта 21i-B.

Графическая карта.Поддерживает цветное отображение на 10,4-дюймовых и 8,4-дюймовых цветных ЖК-устройствах, обычно устанавливаемых на машинах 18i-B.

Модуль FROM/SRAM.Программное обеспечение системы и данные машины. SRAM поддерживается батареей. Запасная батарея должна функционировать для сохранения данных во время отключения электроэнергии.

Модули DRAM.Рабочая память. 18i-B поддерживает конфигурации 16 МБ (A20B-3300-0310) или 32 МБ (A20B-3300-0311).

Модуль питания (A20B-8100-0720).Подсоединяется непосредственно к главной доске.

Частые вопросы

Вопрос 1: Контроллер 18i-B полностью мертв ≈ без дисплея, без вентилятора, без светодиодной активности. Модуль питания подтвержден в рабочем состоянии.

С подтвержденным функционированием ПСУ и отсутствием признаков жизни, главная доска становится основным подозреваемым.

Перед тем, как сделать это, убедитесь, что батарея не сильно разряжена и что разъем питания LCD-устройства надежен.

Если они подтверждены, и доска по-прежнему не показывает никакой активности, то основная схема управления питанием, вероятно, не работает.

Необходима замена платы или ремонт на уровне компонента.

Вопрос 2: Может ли A20B-8100-0661 из одной машины 18i-B заменить другую машину 18i-B напрямую?

Тип основной платы совместим. Однако модули на плате - FROM/SRAM, CPU, сервокарта, DRAM - принадлежат донорской машине.

После трансплантации платы с ее модулями, приемная машина будет иметь параметры донора, лестницу PMC и данные, а не свои собственные.

Данные принимающей машины должны быть восстановлены из собственной резервной копии SRAM, прежде чем машина сможет вернуться к работе.

Всегда относитесь к замене основной платы как к критически важной процедуре, требующей текущего резервного копирования.

Вопрос 3: 18i-B показывает сигнализацию 360 (FSSB: ошибка при инициализации) на всех осях при каждом запуске, при включении сервоусилителей.

Тревога 360 на нескольких осях с усилителями с питанием указывает на сбой цепи FSSB.Проверьте FSSB волоконные соединения в порту COP10A на главной платы FSSB сервокарты сначала это наиболее распространенная точка отказа.

Волокно должно быть чистым, не поврежденным и полностью запертым. Проверьте волокно на наличие острых изгибов или повреждений. Проверьте также соединение на первом усилителе в цепочке FSSB.

Если оба подтверждены, и сигнализация сохраняется, сервокарта FSSB на главной плате может быть неисправна ∙ ее можно заменить независимо от главной платы.

Вопрос 4: Запасная батарея была найдена мертвой при установке заменной платы.

Данные SRAM теряются в период отключения без функциональной батареи, а не в момент замены.Данные SRAM могут быть уже потеряны до начала работ по замене.

Вот почему резервное копирование SRAM на внешний носитель всегда должно быть выполнено перед любыми работами по техническому обслуживанию на I-серии CNC, независимо от того, выглядит ли аккумулятор хорошим.Он должен быть повторно введен из оригинальных таблиц параметров и программных файлов производителя машины..

Вопрос 5: После замены A20B-8100-0661 и восстановления всех данных шпиндель не работает и показывает тревогу SP9001.

SP9001 - это серийная сигнализация связи с шпинделем. 18i-B не получает действительной связи от усилителя шпинделя.это чаще всего происходит из-за свободного или отключенного кабеля JA7A между основной платой и усилителем SPM.

Проверьте разъем JA7A на обоих концах. Если соединение безопасно, проверьте, что параметры шпинделя, особенно параметры последовательной конфигурации шпинделя, были восстановлены правильно.

Неправильный параметр шпинделя после восстановления может вызвать эту тревогу даже при хорошем физическом подключении.
