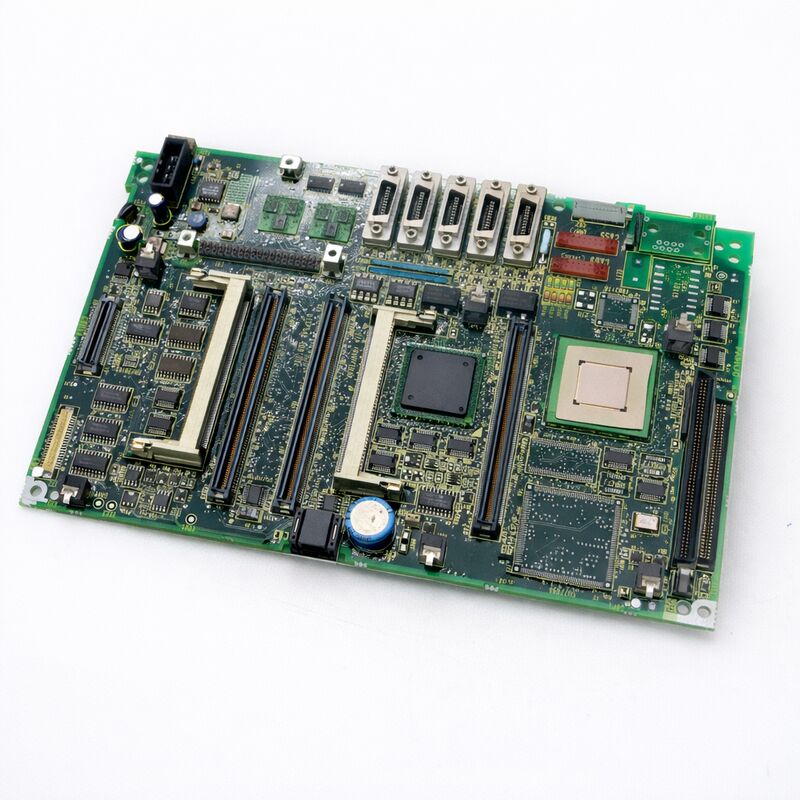

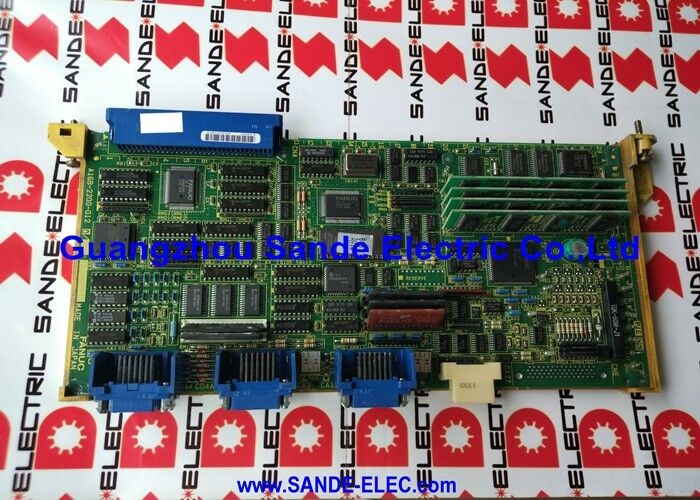

A20B-8100-0620 Плата печатной платы Fanuc A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | Плата управления ЖК-дисплеем — Плата управления дисплеем операторской панели ЧПУ, серия A20B-8100, производство Япония

Номер детали: A20B-8100-0620

Производитель: FANUC Corporation (Япония)

Категория продукта: Печатная плата — Плата управления ЖК-дисплеем (схема управления дисплеем операторской панели)

Серия: A20B-8100

Обзор

FANUC A20B-8100-0620 представляет собой печатную плату управления ЖК-дисплеем из серии FANUC A20B-8100.

Она устанавливается в составе операторской панели ЧПУ и отвечает за схему управления дисплеем для ЖК-модуля — плата, отвечающая за преобразование видеосигналов ЧПУ в правильные управляющие сигналы, необходимые ЖК-панели для формирования стабильного и точного изображения.

Операторская панель — это место встречи токаря и станка. Все, что ЧПУ необходимо передать — положения осей, скорость шпинделя, статус программы, сообщения об ошибках, значения параметров — передается через дисплей. Вышедшая из строя плата управления ЖК-дисплеем полностью разрывает эту визуальную связь.

ЧПУ продолжает работать внутри, но оператор теряет всю обратную связь. На работающем станке это означает остановку производства; на станке, который настраивается, это делает невозможной любую осмысленную работу.

A20B-8100-0620 относится к серии FANUC A20B-8100, широкому семейству управляющих печатных плат, охватывающему основные платы, платы расширения и электронику операторских панелей для i-серии и связанных с ней поколений ЧПУ. В рамках этого семейства плата управления ЖК-дисплеем является интерфейсным уровнем между графическим выводом ЧПУ и физической панелью дисплея — не основной материнской платой ЧПУ, а выделенной платой в корпусе операторской панели, которая управляет цепочкой сигналов дисплея.

Ключевые характеристики

Функция платы управления ЖК-дисплеем в операторской панели

Операторская панель ЧПУ FANUC — это больше, чем просто корпус с экраном и кнопками. Внутри несколько печатных плат разделяют функции. Основная плата ЧПУ (в интегрированной системе с ЖК-дисплеем) или интерфейс дисплея (в автономной системе) генерирует видеосигналы.

Эти сигналы поступают на плату управления ЖК-дисплеем, которая выполняет несколько критически важных задач:

Преобразование и синхронизация сигналов. ЖК-панели требуются специфические цифровые управляющие сигналы с точной синхронизацией.

Плата управления преобразует входящий формат видеосигнала в формат горизонтальной и вертикальной синхронизации и данных пикселей, которые требуются микросхемам драйвера ЖК-панели.

Управление подсветкой. ЖК-панелям требуется подсветка для освещения слоя жидких кристаллов сзади.

В более ранних панелях FANUC использовались люминесцентные лампы с холодным катодом (CCFL), управляемые инверторной ступенью; в более поздних панелях используются светодиодные (LED) подсветки.

Плата управления ЖК-дисплеем содержит или взаимодействует со схемой управления подсветкой, которая регулирует яркость и управляет включением/выключением подсветки.

Управление питанием дисплея. Плата управления управляет последовательностью включения питания самой панели дисплея — контролируя, когда питание панели подается относительно входного сигнала, что предотвращает повреждение ЖК-панели переходными процессами при включении.

Целостность сигнала. В промышленной среде станка — с переключающимися сервоприводами, работающими насосами охлаждающей жидкости и запускающимися двигателями — электрический шум является постоянной проблемой.

Плата управления ЖК-дисплеем поддерживает целостность сигнала посредством фильтрации и буферизации, чтобы изображение на дисплее оставалось стабильным, несмотря на электрически шумное окружение.

Симптомы отказа платы управления ЖК-дисплеем

Проблемы с платой управления ЖК-дисплеем обычно очевидны визуально, но могут проявляться постепенно:

Полностью пустой экран при подаче питания и отсутствии видимой подсветки указывает либо на плату, либо на источник питания подсветки. Проверьте, работает ли ЧПУ нормально в других аспектах (проверьте через RS-232C или прислушайтесь к нормальным рабочим звукам) перед заменой платы.

Изображение присутствует, но блеклое или неправильно окрашенное предполагает, что цепочка сигналов дисплея работает, но схема управления контрастностью или цветом на плате частично вышла из строя.

Дисплей периодически мерцает а затем стабилизируется, обычно указывает на неисправность компонента на плате управления — часто связанную со старением конденсаторов или ненадежным источником питания подсветки.

Экран зависает, в то время как ЧПУ продолжает работать (подтверждается тем, что станок продолжает реагировать на ввод) указывает на отказ платы управления дисплеем, а не основной платы.

Часто задаваемые вопросы

В1: Дисплей полностью пуст, но ЧПУ, похоже, работает. Как можно подтвердить, что неисправна плата управления ЖК-дисплеем?

Сначала убедитесь, что ЧПУ работает, несмотря на пустой экран — попробуйте подключение по RS-232C или понаблюдайте, принимает ли станок ввод с МДИ по звуку.

Если ЧПУ работает нормально, неисправность находится в цепочке дисплея, а не в основной плате.

Измерьте, поступает ли постоянное напряжение на плату управления ЖК-дисплеем через ее разъем. Если питание есть, но экран остается пустым, следующим пунктом для проверки является сама плата или источник питания подсветки.

Временная замена на заведомо исправную запасную плату подтвердит или исключит A20B-8100-0620.

В2: Можно ли заменить ЖК-панель отдельно от платы управления A20B-8100-0620?

ЖК-панель и ее плата управления являются тесно подобранными компонентами в узлах операторских панелей FANUC.

FANUC продает их как подобранные пары через свою программу запасных частей. В полевом обслуживании, как правило, рекомендуется заменять плату управления и панель вместе, если нет уверенности в совместимости.

Если физически вышла из строя только ЖК-панель (треснувший экран, битые пиксели), в то время как плата управления исправна, требуется замена на подобранную панель того же поколения операторской панели.

В3: После замены A20B-8100-0620 изображение появляется, но имеет неправильные цвета или контрастность. Что следует отрегулировать?

Некоторые платы управления ЖК-дисплеем FANUC имеют регулировки яркости и контрастности, доступные через подстроечные резисторы на плате или через настройки параметров ЧПУ.

 После замены платы проверьте, правильно ли установлены соответствующие параметры ЧПУ для яркости дисплея.

Если изображение остается некорректным после проверки параметров, заменяемая плата может потребовать первоначальной настройки с использованием процедуры регулировки дисплея FANUC.

Также убедитесь, что ревизия заменяемой платы совместима с установленной ЖК-панелью.

В4: Дисплей работает в холодном состоянии, но выходит из строя после 30 минут работы станка. Является ли это симптомом отказа платы управления ЖК-дисплеем?

Тепловой отказ — это классический симптом старения электролитических конденсаторов на плате управления.

Конденсаторы, которые при комнатной температуре показывают приемлемые результаты, могут выйти из строя при рабочей температуре.

Этот симптом является сильным индикатором того, что плату управления необходимо заменить, а не ремонтировать, поскольку неисправный конденсатор на плотно упакованной плате может быть трудно изолировать без специального оборудования. Замена платы является практичным решением.

В5: Нужна ли резервная копия данных SRAM перед заменой A20B-8100-0620?

Нет. Плата управления ЖК-дисплеем — это чисто схема дисплея — она не хранит параметры станка, программы или конфигурационные данные. Данные SRAM хранятся на модулях памяти основной платы ЧПУ.

Замена A20B-8100-0620 не несет риска потери данных. Просто выключите питание, замените плату, аккуратно подключите все кабели и включите питание в обычном режиме.
