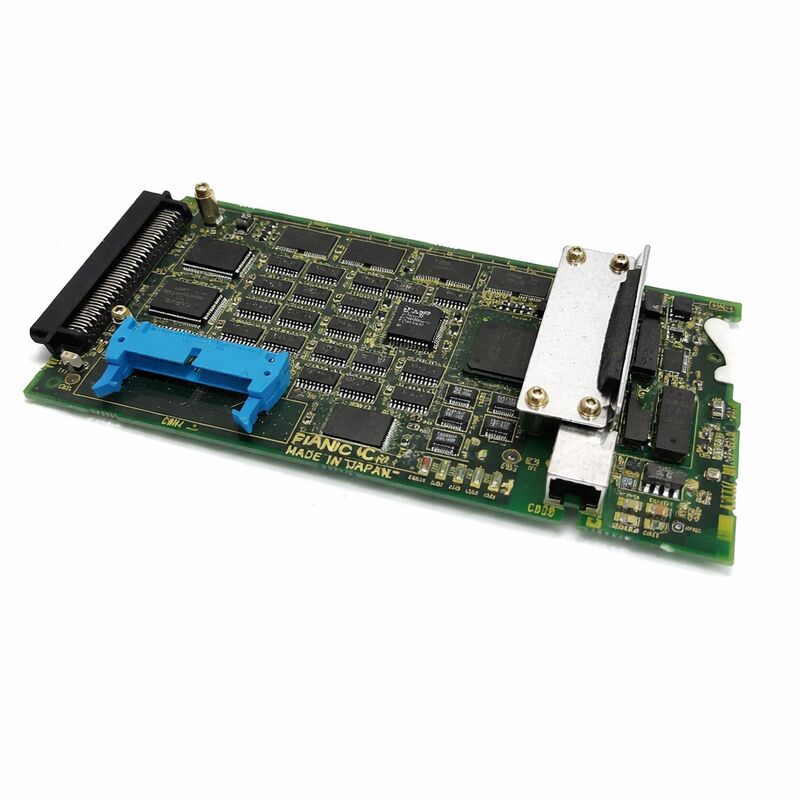

A20B-8100-0271 Плата печатной платы Fanuc A20B81000271 A2OB-8IOO-O27I

FANUC A20B-8100-0271∙ DATA Server Ethernet + ATA Storage Option PCB ∙ Серия 15i / 16i / 18i / 21i / 0i CNC

Что эта доска добавляет к CNC

A20B-8100-0271 - это опциональная печатная плата для сервера данных для контроллеров FANUC i-series CNC.локальное хранилище программ NC большой емкости на флеш-карте ATA, и подключение Ethernet к фабричной локальной сети для управления программами DNC.

Без этой платформы CNC серии i хранит программы NC в своей основной памяти FROM/SRAM программы хранятся на флеш-карте ATA, где емкость измеряется в мегабайтах до гигабайтовСложные детали с тонкими шагами интерполяции, многоповерхностными контурами или большими наборами подпрограмм могут храниться локально в машине полностью, готовыми к немедленной работе.

Интерфейс Ethernet соединяет сервер данных с заводской локальной сетью через протокол FTP-совместимого сервера данных FANUC.или инженерная рабочая станция может загружать и загружать программы через сеть без физических носителей или серийных кабельных соединений RS-232CПоскольку программы запускаются из локального флэш-хранилища, а не из сети, прерывания сети во время резки не влияют на работу машины.

Основные характеристики

Ограничения слотов адаптера ATA и установки

Адаптер ATA-флэш-карты подключается к разъему CNH6 на платке и должен быть присоединен до установки платы ∙ к нему нельзя получить доступ, как только плата находится в слоте.Ремонтированные устройства на вторичном рынке обычно поставляются без адаптера ATA; если не включено, то следует указать отдельно.

Планшет не может быть установлен в определенных опциональных положениях слота из-за требований к физическому просветлению адаптера ATA:

• Не может занять ближайший к ЖК-дисплею слот
• Не может занимать центральный слот 3-слотной установки
• Не может занять самый дальний от ЖК-дисплея слот в устройстве с 4 слотами

Подтвердите доступные позиции игровых автоматов перед заказом.

Функция сервера данных против встроенного Ethernet

Некоторые контроллеры 16i-B/18i-B имеют встроенную Ethernet на главной плате, которая позволяет FOCAS2/Ethernet связи для мониторинга машины и потоковой передачи программ DNC.Это не то же самое, что функция сервера данныхВстроенный Ethernet не обеспечивает локальное хранилище карт ATA или протокол FTP сервера данных.Машина с встроенным Ethernet все еще может воспользоваться A20B-8100-0271, если требуется большое локальное хранилище программ или если требуется работа без потоковой передачи.

Функция сервера данных также требует, чтобы соответствующее программное обеспечение FANUC было включено в FROM CNC.экран сервера данных и функции не будут отображаться в интерфейсе оператора CNC даже с установкой платы.

Частые вопросы

Вопрос 1: требуется ли включение программного обеспечения для функции сервера данных?

Да, функция сервера данных требует, чтобы соответствующее программное обеспечение было включено в FROM CNC.экран сервера данных и функции не будут отображаться в интерфейсе оператора CNC даже с доской физически установлены. Проверьте экран состояния системных опций, чтобы подтвердить наличие опции сервера данных, прежде чем заказать аппаратное обеспечение замены.

Вопрос 2: адаптер ATA отсутствует на отремонтированной плате.

Адаптер ATA-флэш-карты подключается к разъему CNH6 на платке A20B-8100-0271.Он должен быть прикреплен к CNH6, прежде чем панель будет установлена в опционном слоте.. Источник правильного адаптера ATA отдельно и прикрепить его к доске перед установкой.

Вопрос 3: Что происходит, если доска установлена в положении с ограниченным слотом?

У адаптера карт ATA есть требования к физическому просветлению, которые противоречат LCD-сборке или прилегающим платам в определенных положениях слота.Установка в ограниченном слоте препятствует правильному закрытию контроллера или предотвращению размещения адаптера ATA. Подтвердить, что разрешенное положение слота доступно в конкретном контроллере перед установкой.

Вопрос 4: Можно ли использовать A20B-8100-0271 в контроллере серии 30i или 31i?

A20B-8100-0271 предназначен для поколения 15i/16i/18i/21i/0i i-серии.Эти контроллеры используют опционные панели серии A20B-8101 для функций Ethernet и серверов данных..

Q5: Какая емкость ATA флеш-карты совместима?

Стандартные ATA флэш-карты в диапазоне емкости, определенном установленной версией программного обеспечения для сервера данных FANUC.Поддерживаемые емкости обычно в диапазоне от 32 МБ до 1 ГБ в зависимости от выпуска программного обеспеченияРуководство оператора сервера данных FANUC определяет поддерживаемые типы карт и ограничения емкости для каждой версии программного обеспечения.
