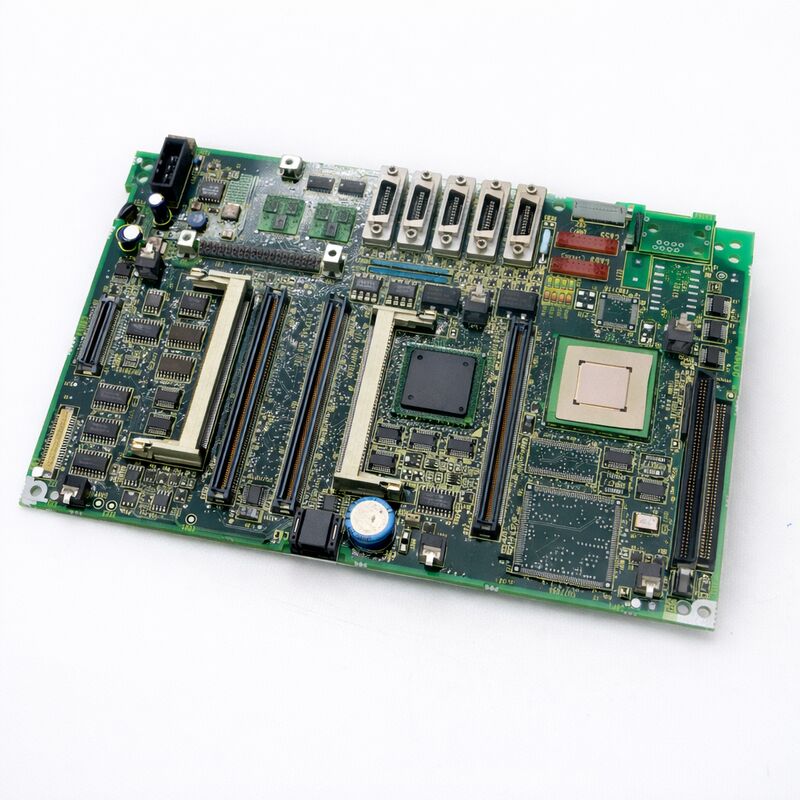

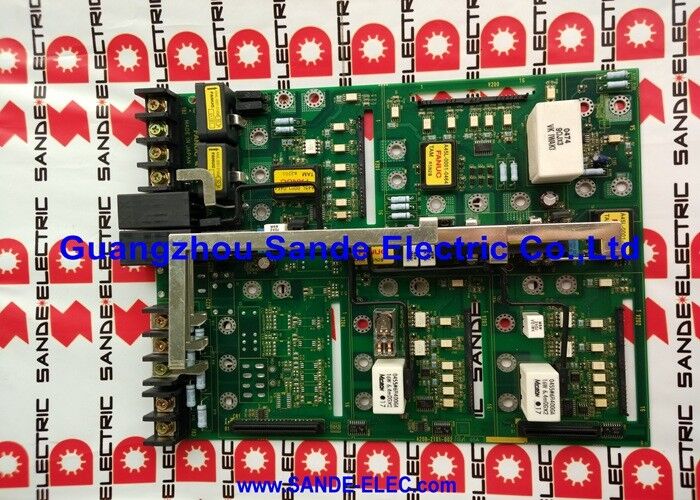

A20B-8100-0137 Плата печатной платы Fanuc A20B81000137 A2OB-8IOO-OI37

FANUC A20B-8100-0137

21i-A Архитектура с LCD

A20B-8100-0137 является основным ПК для FANUC серии 21i-A в конфигурации, установленной на ЖК-дисплее. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsОбе конфигурации имеют одну и ту же платформу 21i-A CNC, но отличаются физической упаковкой.

Этот основной ЖК-дисплей, установленный на ЖК-дисплее, управляет всеми основными функциями 21i-A CNC: выполнение программного обеспечения CNC, выполнение лестницы PMC, управление вводами и выводами, обработка интерфейса оператора,и координация функциональных модулей управленияНеисправный главный ПКБ вызывает полный сбой системы управления.

Основные характеристики

PMC-SA1 опция компактного PMC для этой платы

Версия PMC, встроенная в эту плату, представляет собой PMC-SA1: выполнение команд 5 мкс/шаг и максимум 5000 шагов лестницы.который обеспечивает более высокую скорость выполнения и большую емкость лестницы.

Для машины 21i-A, оснащенной PMC-SA1 из оригинальной конструкции, A20B-8100-0137 является полноценной заменой, которая сохраняет оригинальную конфигурацию PMC.Замена на плату с PMC-SA5 технически увеличивает возможности, но изменяет среду PMC, если лестница установленной машины была написана и настроена на поведение SA1Введение SA5 без пересмотра - это не простой случай.

Предельный уровень лестницы 5000 шагов соответствует типичной логике автоматизации для малых и средних станков: последовательности смены инструмента, логика безопасности, реакция панели оператора,и управление режимом машины удобно вписываются в эту емкость для простых обрабатывающих центров и обрабатывающих станков.

Не взаимозаменяемый с SA5 или самостоятельными основными ПХБ

Три пункта проверки совместимости перед заказом:

1. Версия PMC:A20B-8100-0137 = PMC-SA1. Перед поставкой подтвердите версию PMC установленной платы.
2. Стиль установки:Платы, установленные на ЖК-дисплеях, не взаимодействуют с автономными (отдельными стойками) основными ПКБ даже в пределах одного и того же семейства 21i-A.
3. Серия CNC:16i-A/18i-A и 21i-B поколения используют разные номера основных деталей PCB.

Частые вопросы

Вопрос 1: В чем разница между PMC-SA1 и PMC-SA5?

Оба являются встроенными версиями PMC в основном семействе печатных плат 21i-A. PMC-SA1 (эта плата) обеспечивает скорость инструктажа 5 мкс / шаг с максимальной емкостью лестницы 5000 шагов.PMC-SA5 обеспечивает более быстрое выполнение инструкций и большую емкость лестницыОни не являются взаимозаменяемыми без проверки совместимости программы лестницы установленной машины с средой SA5.

Вопрос 2: Что такое основной ЖК-дисплей с ЖК-дисплеем и чем он отличается от самостоятельной платы?

В конструкции с монтированным ЖК-дисплеем, основной ПКБ с ЧПУ интегрируется в заднюю часть панели ЖК-дисплея/панели оператора.основной ПКБ находится в отдельном шкафу управления. Оба используют одну и ту же платформу 21i-A CNC, но различное физическое оборудование.

Вопрос 3: требуется ли замена A20B-8100-0137 резервным копированием данных CNC?

Да. резервное копирование всех данных CNC, параметров, лестницы PMC, данных инструмента, программ, прежде чем удалить оригинальную плату.но полное резервное копирование защищает от потери данных во время процедуры заменыЗаменяющая плата прибывает с заводскими дефектами.

Вопрос 4: Что следует проверить, прежде чем сделать вывод о том, что главный ПКБ не работает?

Проверьте напряжение управления питанием, если неисправное питание вызывает идентичные симптомы.Проверьте диагностические состояния светодиодов на стадии загрузки в соответствии с руководством по техническому обслуживанию 21i-A для определения конкретной стадии неисправностиЗагрузка, которая останавливается на стадии инициализации дисплея и не показывает никаких светодиодов, продвигающихся, может указывать на проблемы с питанием перед основным ПК.

Вопрос 5: Совместим ли A20B-8100-0137 с 21i-B или 16i-A?

No A20B-8100-0137 предназначен для конфигурации с ЖК-дисплеем 21i-A. 21i-B, 16i-A и 18i-A используют разные основные серии печатных плат.21i-B использует разные номера доски даже в одной семье A20B-8100. Подтвердите, что установленный CNC - серия 21i-A и что существующий основной PCB - A20B-8100-0137 перед заказом.
