A20B-8002-0703 Фанук ПКБ-карта A20B80020703 A2OB-8OO2-O7O3

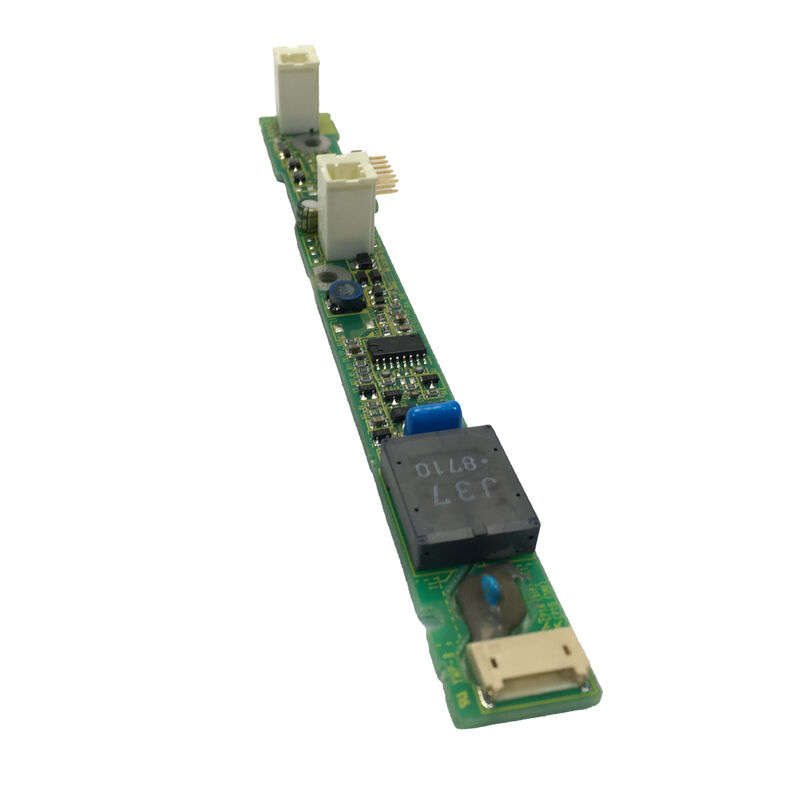

FANUC A20B-8002-0703 8,4-дюймовый инвертор цветного ЖК-дисплея для систем ЧПУ

Введение продукта

FANUC A20B-8002-0703 представляет собой 8,4-дюймовый инвертор цветного ЖК-дисплея, разработанный для приложений, связанных с дисплеями, где важна стабильная подсветка экрана и надежная визуальная производительность. Являясь частью серии A20B-8002, это устройство позиционируется как специализированный компонент поддержки дисплея, а не как плата общего назначения, что делает его особенно актуальным при обслуживании и замене систем интерфейса FANUC.

В практической эксплуатации станка инвертор играет очень специфическую роль.

Дисплей может иметь неповрежденную ЖК-панель и исправную логику управления, но оставаться нечитаемым, если силовой каскад подсветки нестабилен или вышел из строя.

Именно поэтому платы инверторов часто являются ключевым пунктом при устранении неисправностей темных, тусклых или прерывистых сбоев дисплея ЧПУ.

A20B-8002-0703 решает эту задачу в цепочке дисплея, поддерживая функцию освещения, необходимую для четкого и удобного использования экрана.

Для групп технического обслуживания ценность этой модели заключается в точной совместимости, простоте функциональности и ее полезности при восстановлении нормальной читаемости дисплея без замены большей части узла операторского интерфейса.

При длительной эксплуатации станков это делает его практичным запасным компонентом для рабочих процессов ремонта дисплеев.

Информация о параметрах

Ключевая ценность применения

• Разработан для 8,4-дюймовых систем цветных ЖК-дисплеев
• Поддерживает стабильную подсветку и видимость экрана
• Полезен для ремонта и замены дисплеев
• Подходит для обслуживания узлов экрана FANUC
• Практичен для запасов промышленного обслуживания

Место в системе отображения

В отличие от самой ЖК-панели, инвертор не создает изображение. Его задача — поддерживать осветительную часть узла дисплея. В полевом обслуживании это различие имеет значение.

Станок может продолжать нормально работать в фоновом режиме, в то время как дисплей кажется черным или слишком темным для чтения. Во многих случаях проблема заключается не в процессоре управления или ЖК-панели, а в инверторном каскаде, который питает подсветку экрана.

Это делает A20B-8002-0703 целевым сменным компонентом для устранения неисправностей, связанных с дисплеем, когда сохранение оригинальной структуры экрана предпочтительнее замены всего узла интерфейса.

Часто задаваемые вопросы

В1: Какова основная функция A20B-8002-0703?
A20B-8002-0703 функционирует как инвертор ЖК-дисплея для 8,4-дюймовой системы цветного дисплея. В промышленном использовании это означает, что он поддерживает секцию питания подсветки, необходимую для видимости экрана.

Если инвертор работает некорректно, дисплей может казаться темным, нечитаемым или нестабильным, даже если сам станок включен и реагирует.

В2: Чем плата инвертора отличается от ЖК-панели?
ЖК-панель — это поверхность дисплея, отображающая изображение, в то время как инвертор поддерживает осветительную часть узла экрана. Неисправный инвертор может привести к тому, что исправная ЖК-панель будет выглядеть неисправной.

По этой причине опытные техники разделяют проблемы экрана на неисправности панели, неисправности инвертора, проблемы с кабелями и неисправности основной платы, вместо того чтобы слепо заменять узел дисплея.

В3: Какие симптомы обычно указывают на проблемы с инвертором?
Типичные симптомы включают черный экран при активном управлении, тусклый дисплей, мерцающую яркость или экран, который кратковременно загорается при запуске, а затем гаснет.

При работе с ЧПУ эти признаки часто указывают на то, что силовой каскад подсветки следует проверить перед тем, как признать неисправной ЖК-панель или основную плату управления.

В4: Почему точное соответствие модели важно для плат инверторов ЖК-дисплеев?
Потому что платы инверторов связаны с электрическими и физическими требованиями конкретных узлов экрана. Даже если две платы выглядят одинаково, они могут отличаться по расположению разъемов, пригодности для определенного размера дисплея или характеристикам питания.

В промышленном обслуживании соответствие оригинальной модели помогает снизить риск нестабильной яркости, преждевременного выхода из строя или несоответствия при установке.

В5: Что следует проверить перед заменой этого инвертора?
Техники должны подтвердить точный номер детали, осмотреть жгуты и разъемы, проверить состояние ЖК-панели и убедиться в отсутствии признаков теплового воздействия или загрязнения в шкафу.

Также рекомендуется проверить, не вызвана ли проблема с экраном вышестоящими проблемами питания, поскольку неисправность источника питания иногда может вызывать схожие симптомы.
