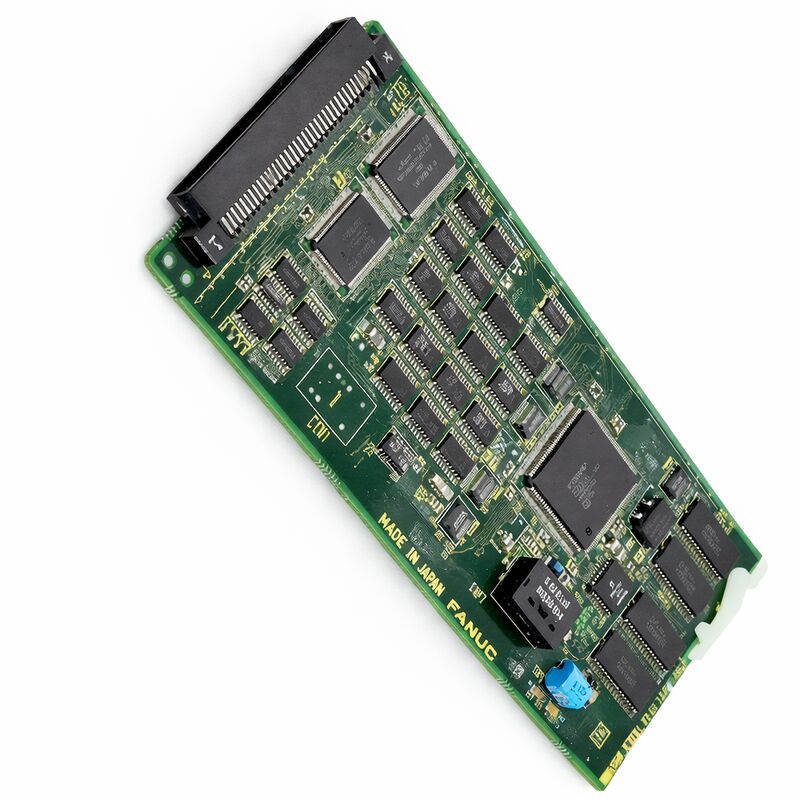

A20B-8001-0641 Плата печатной платы Fanuc A20B80010641 A2OB-8OOI-O64I

Анонимный номер:

Интерфейсные ПКБ HSSB для контроллеров FANUC i-Series

Основное описание

ВFANUC A20B-8001-0641являетсяПечатные платы интерфейса HSSBиспользуется на CNC стороне FANUC i-Series.16i, 18i и 21iПлатформы, крепежи в базовом блоке, и включает в себяCOP7оптический разъем для высокоскоростной серийной шины.

В практической машинной среде,эта плата выбирается, когда CNC нуждается в выделенном оптическом пути связи с совместимым персональным компьютером, а не в стандартном низкоскоростном серийном соединении.

В аппаратной архитектуре i-Series HSSB - это высокоскоростная серийная шина, используемая для передачи большого количества данных между ЧПУ и ПК через оптическое волокно.

Это делает A20B-8001-0641 платкой для связи и системной интеграции, а не для управления осью, питания шпинделя или функций только для отображения.

Он обычно устанавливается рядом с основным аппаратным обеспечением управления, таким как карта процессора, карта управления оси и модули памяти в структуре управления желтым фоном.

При планировании системы важна одна практическая деталь: длина кабеля HSSB может достигать до100 метровкогда эта панель интерфейса NC сочетается с конкретными совместимыми панелями PC.

Это делает плату полезной не только для интеграции на уровне шкафа, но и для установок, где предпочтительнее чистая оптическая связь на больших расстояниях от машины до ПК.

Таблица параметров

Заявления

ВA20B-8001-0641лучше всего подходит дляВысокоскоростная связь ПК-CNCв системах FANUC i-Series.

Он подходит для машин, которые нуждаются в оптической HSSB-ссылке для передачи больших объемов данных, интеграции ПК-основанного программного обеспечения поддержки,или сохранение установленной структуры связи CNC-PC без изменения первоначальной архитектуры управления.

Он также хорошо подходит дляПоддержка модернизации,Замена доски в контроле 16i/18i/21i, иремонтные работы на системах I-Series с жёлтой подвескойгде первоначальный путь HSSB должен быть восстановлен.

С точки зрения технического обслуживания, эта плата наиболее полезна, когда оборудование CNC остается работоспособным, а уровень связи нуждается в правильной плате интерфейса, а не в более широком изменении управления.

Частые вопросы

Вопрос 1: Какова основная цель A20B-8001-0641?
Ее задача - обеспечитьИнтерфейс HSSB на стороне CNC, что позволяет управляющему устройству FANUC i-Series обмениваться большим количеством данных с совместимым ПК через оптоволоконное соединение.

Вопрос 2: Это доска HSSB на стороне ПК?
Нет, эта модельПлощадка интерфейса NC/CNCУстройство HSSB использует боковую плату CNC и отдельную интерфейсную плату PC, соединенную через оптическое волокно.

Q3: С какими элементами управления FANUC он обычно связан?
Это связано сУправляющие устройства серии i, такие как 16i, 18i и 21i, и устанавливается в базовом блоке CNC, а не в общей внешней коммуникационной коробке.

Вопрос 4: Почему соединитель COP7 важен?
ВCOP7Коннектор - это точка оптического соединения, используемая связью HSSB.Состояние соединителя и совместимость кабеля напрямую влияют на стабильность связи.

Вопрос 5: Что следует проверить перед заменой этой доски?
Подтвердите точный номер детали, убедитесь, что машина действительно использует HSSB, проверьте состояние оптического соединителя и волокон и проверьте, совместима ли панель интерфейса на стороне ПК.

Поскольку эта плата относится к уровню связи, диагностика неисправности должна включать полный путь HSSB, а не только карту CNC.
