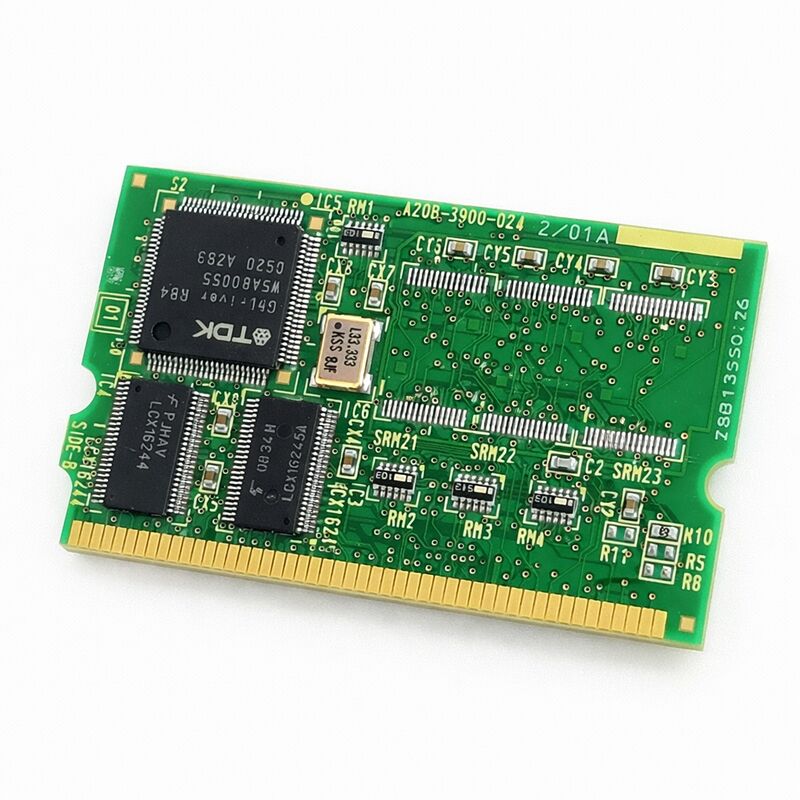

FANUC A20B-3900-0242

Номер части:A20B-3900-0242

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль памяти SRAM (PCB)

Серия доски:A20B-3900

Совместимые системы:Системы управления FANUC CNC

Обзор

A20B-3900-0242 - это модуль памяти SRAM из серии A20B-3900 FANUC.SRAM Статическая память случайного доступа является батарейной летучей памятью в сердце каждого FANUC CNC контроллера активного хранения данных.

Он содержит информацию, которая делает каждую машину конкретной машиной: программы деталей, таблицы смещения инструментов, настройки параметров, данные координат рабочей части и значения макропеременных.Эти данные должны выжить в случае отключения электроэнергии.Запасная батарея на модуле сохраняет содержимое SRAM нетронутым в течение многих лет между циклами питания машины.

Серия A20B-3900 представляет семейство модулей памяти последнего поколения FANUC.

Эти модули обеспечивают более высокую емкость и улучшенную интеграцию по сравнению с более ранними архитектурами памяти FANUC.

Вариант -0242 обеспечивает распределение SRAM, подходящее для назначенной платформы контроллера.

Когда этот модуль отказывается от работы или его резервный аккумулятор исчерпается и не подлежит замене, содержимое SRAM теряется при следующем отключении.

Контроллер включается с пустой памятью. Он сигнализирует немедленно. Все конкретные данные машины должны быть восстановлены из резервного копирования, прежде чем машина может снова производить детали.

Основные характеристики

Что такое SRAM и почему это важно

Каждая программа, которую вводит оператор, живет в SRAM. Каждая длина инструмента и радиус смещения живет в SRAM. Каждый параметр CNC, который определяет, как двигается машина,значения серво-настройки, задания ввода/вывода в SRAM.

Операционная идентичность машины полностью содержится в этой памяти.

Это не то же самое, что системное программное обеспечение.SRAM - это слой рабочей памяти выше FROM.

В нем хранятся данные, относящиеся к конкретным предприятиям, машинам и рабочим местам.

Потеря SRAM не разрушает оборудование CNC.

Электроника в порядке, но без данных SRAM контроллер не имеет конфигурации, он не знает границ движения машины, библиотеки инструментов или какие программы запускать.Все должно быть повторно введено или восстановлено из файла резервного копирования, прежде чем машина может быть использована снова.

Это делает практику резервного аккумулятора и состояние резервного аккумулятора критически важными проблемами технического обслуживания.

Резервная батарея Основной элемент обслуживания

SRAM на этом модуле питается специальной резервной батареей при выключении машины.

Аккумулятор является конечным ресурсом. Он имеет типичный срок службы, который варьируется в зависимости от условий хранения, но обычно длится несколько лет при нормальном обслуживании машины.

Когда напряжение батареи опускается ниже порога SRAM, данные теряются при следующем выключении машины.

Контроллер FANUC выпускает сигнализацию об отсутствии батареи до того, как батарея достигнет точки отказа.

Эта сигнализация - это сигнал замены. Не игнорируйте ее, не отключайте ее, не заменив батарею, и не выключайте машину до замены.окно для безопасной замены открыто, но оно конечное..

Замена батареи с включенным питанием является правильной процедурой на большинстве систем FANUC.

Проверьте документацию по техническому обслуживанию машины на предмет правильной процедуры перед запуском.

Резервное копирование данных до любой работы модуля

Любая работа с модулями памяти начинается с резервного копирования данных.макро-переменное резервное копирование .

Резервное копирование, сделанное за пять минут до замены модуля, стоит намного больше, чем копирование, сделанное полгода назад, если что-то изменится.

Загрузочный экран контроллера FANUC обеспечивает резервные инструменты.

Форматировать карту памяти, запустить резервную копию, проверить, что файлы присутствуют и не нулевого размера, а затем продолжить работу модуля.

Частые вопросы

Вопрос 1: Контроллер показывает сигнализацию о паритете SRAM при включении. Что это значит и что следует сначала проверить?

Сигнализация паритета SRAM указывает на то, что контроллер обнаружил поврежденные данные в SRAM, содержимое которого не соответствует его значениям проверки ошибок.Самая распространенная причина - истощенная батарея..

Если аккумулятор слабый, замените его и восстановить из резервной копии. Если аккумулятор хороший, сам модуль может иметь аппаратную неисправность и следует заменить после подтверждения наличия резервной копии.

Вопрос 2: Появилась сигнализация от аккумулятора.

Предусмотреть его до следующего планируемого отключения устройства.Планируйте замену в течение текущей смены или следующего окна обслуживания не позднее.

Не планируйте отключение батареи в течение ночи, не заменив ее или не взяв новую резервную батарею.

Вопрос 3: После замены модуля SRAM, сигнализация машины с "PARAMETER ENABLE" и все параметры кажутся нулевыми.

Новый модуль устанавливает пустую. Все данные SRAM ¢ параметры, программы, смещения ¢ отсутствуют. Это ожидается. Восстановить полный набор параметров из резервного копирования с помощью функции восстановления экрана загрузки.

Если не существует недавней резервной копии, параметры должны быть повторно введены вручную из документации машины или из печати параметров.

Никогда не запускайте машину без проверки правильности параметров после замены модуля памяти.

Q4: Могут ли модули SRAM серии A20B-3900 взаимозаменяться между различными вариантами номера деталей?

Различные варианты семейства модулей SRAM A20B-3900 имеют различные распределения емкости и могут быть подключены к различным платформам контроллеров.Не гарантируется взаимозаменяемость вариантов суффиксов.

Всегда сопоставляйте точный номер заменяемого модуля с вынимаемым.

Несоответствие емкости может вызвать тревогу или непредсказуемое поведение контроллера после установки.

Вопрос 5: Как долго удаленный A20B-3900-0242 может хранить свои данные?

Без активного источника питания, собственная батарея модуля поддерживает данные SRAM во время хранения.

Здоровая батарея в хранимом модуле хранит данные в течение многих лет. Однако батарея истощается во время хранения так же, как и при эксплуатации – только медленнее, если температура хранения низкая.

Если модуль хранится в качестве загруженной запасной части, проверьте состояние батареи, прежде чем использовать ее для замены.

Модуль с хорошей батареей и последними резервными данными является ценной запасной; один с истощенной батареей - это просто аппаратное обеспечение.
