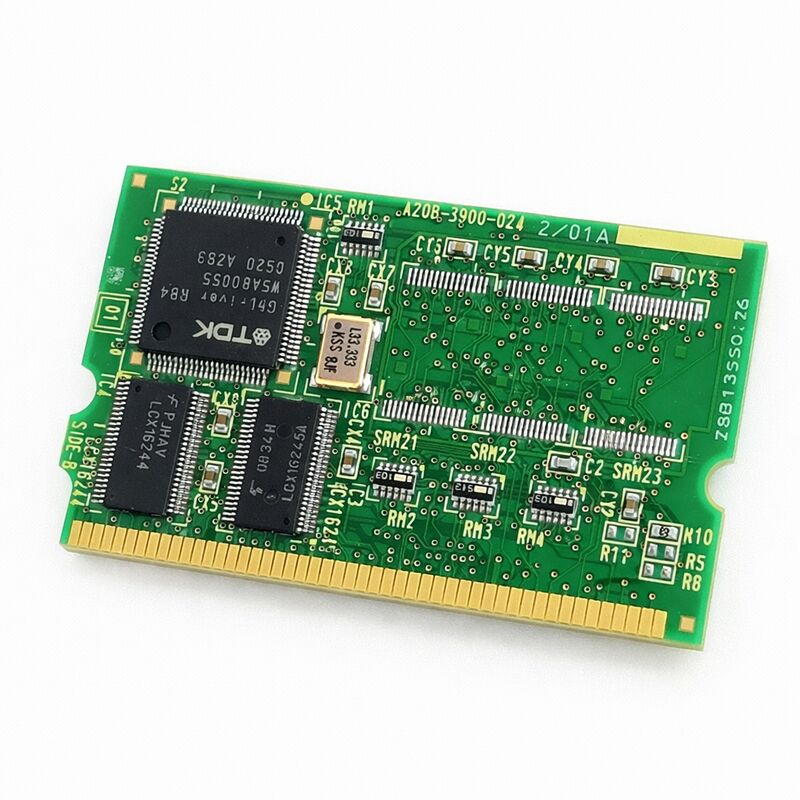

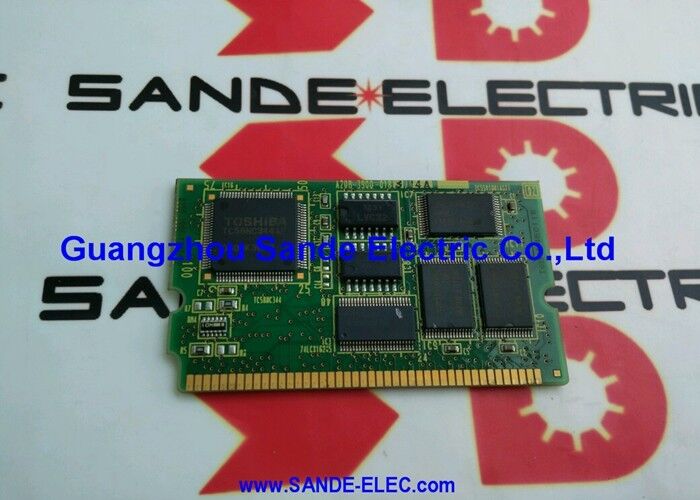

A20B-3900-0241 Плата печатной платы Fanuc A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241 | 128 МБ ПЗУ / 2 МБ ОЗУ Модуль B2 — Оригинальный FANUC, производство Япония

Номер детали: A20B-3900-0241

Производитель: FANUC Corporation (Япония)

Тип продукта: Модуль памяти ПЗУ / ОЗУ (печатная плата)

Обозначение: Модуль B2

Идентификатор ПЗУ: E4

Идентификатор ОЗУ: 04

Обзор

A20B-3900-0241 — это вариант B2 модуля памяти FANUC объемом 128 МБ ПЗУ / 2 МБ ОЗУ — аналог B1 (A20B-3900-0240), с удвоенным объемом ОЗУ с 1 МБ до 2 МБ.

Он подтвержден для использования в системах ЧПУ FANUC 0i-D, среди прочих, и выполняет ту же основную роль, что и любой другой модуль в серии A20B-3900: обеспечение энергонезависимой и резервируемой от батареи энергозависимой памяти, на которую полагается контроллер для хранения своего программного обеспечения и данных времени выполнения.

128 МБ Flash ROM поддерживают полностью загруженные конфигурации ЧПУ FANUC.

Системное программное обеспечение, программное обеспечение сервопривода, программы лестничных схем ПЛК, пакеты опций и пользовательское программное обеспечение — все это находится в ПЗУ.

ПЗУ на A20B-3900-0241 хранит все это между циклами питания без необходимости использования батареи — Flash ROM по своей природе является энергонезависимой.

Контроллер считывает ПЗУ при включении и загружает его содержимое в рабочую память. Идентификаторы ПЗУ E4 и ОЗУ 04 идентифицируют конфигурацию памяти этого модуля в системах диагностики и конфигурации FANUC.

Дополнительный 1 МБ ОЗУ по сравнению с вариантом B1 вмещает приложения с большими наборами параметров, расширенными требованиями к хранению программ или более интенсивным использованием дополнительных функций управления данными FANUC.

В системах, где B2 был установлен на заводе, замена на B1 может привести к недостаточному объему ОЗУ для настроенного набора опций.

Ключевые характеристики

Что делают ПЗУ и ОЗУ

Flash ROM не требует батареи. Данные, которые он хранит, остаются на месте независимо от состояния питания. Это правильное место для всего, что не должно меняться во время нормальной работы: ядро ЧПУ, программное обеспечение управления сервоприводом, среда выполнения лестничных схем ПЛК и прикладное программное обеспечение опций. Ничто из этого не меняется от цикла к циклу.

Они загружаются один раз при включении и работают из ОЗУ до следующего цикла питания.

ОЗУ отличается. Оно энергозависимое — оно забывает свое содержимое при отключении питания, если резервная батарея не поддерживает его работу.

ОЗУ хранит данные, которые меняются во время работы станка: параметры, установленные оператором станка или инженером по обслуживанию, сохраненные программы обработки, данные активного инструмента, таблицы компенсации ошибки шага.

Все это хранится в ОЗУ. Резервная батарея является компонентом обслуживания — она имеет срок службы и должна периодически заменяться до того, как она выйдет из строя незаметно.

2 МБ ОЗУ на модуле B2 наиболее важны в системах, которые работают на пределе возможностей 1 МБ.

Контроллер, выполняющий одну функцию ЧПУ с небольшой библиотекой программ и минимальным набором параметров, может никогда не заметить разницы.

Контроллер, управляющий большим обрабатывающим центром с сотнями сохраненных программ, обширной базой данных управления сроком службы инструмента и полным набором опций, найдет дополнительное пространство ценным.

Платформа FANUC 0i-D

FANUC 0i-D — это широко распространенная платформа ЧПУ среднего класса. Она используется в обрабатывающих центрах, токарных центрах, станках для электроэрозионной обработки проволокой и шлифовальных станках с различным количеством осей.

0i-D принес значительные улучшения по сравнению с предшественниками — большее количество осей, наноинтерполяцию, улучшенную производительность сервопривода и более широкий выбор опций.

Контроллеры этого поколения по-прежнему активно производятся по всему миру, и их модули ПЗУ/ОЗУ являются активными элементами обслуживания.

A20B-3900-0241 подтвержден для установок 0i-D.

Идентификаторы ПЗУ E4 и ОЗУ 04 связывают модуль с конкретной конфигурацией памяти, которую платформа 0i-D использует в этом диапазоне мощностей.

Эти идентификаторы отображаются в диагностике конфигурации контроллера — их проверка после установки подтверждает, что контроллер правильно распознал новый модуль.

Процедура после установки

Замена A20B-3900-0241 сбрасывает программное обеспечение и данные контроллера в исходное состояние.

Все, что было на предыдущем модуле — системное программное обеспечение, параметры, программы, данные компенсации — исчезло. Его необходимо восстановить из резервной копии, прежде чем станок сможет работать.

Правильная последовательность восстановления: сначала загрузите программное обеспечение ПЗУ, затем параметры, затем программы и пользовательские данные. Попытка загрузить параметры до установки правильной версии программного обеспечения может привести к ошибкам несоответствия программного обеспечения.

Проверьте версию программного обеспечения после установки ПЗУ и убедитесь, что она соответствует ожидаемой версии резервной копии перед загрузкой параметров.

Проверьте идентификаторы ПЗУ и ОЗУ на экране диагностики контроллера после установки.

E4 и 04 соответственно подтверждают, что правильный модуль распознан.

Если идентификаторы не отображаются как ожидалось, проверьте посадку модуля и состояние разъема, прежде чем делать вывод о неисправности модуля.

Часто задаваемые вопросы

В1: После установки A20B-3900-0241 контроллер выдает ошибку конфигурации ПЗУ. Что это значит?

Эта ошибка обычно появляется, когда контроллер не может правильно считать ПЗУ или когда идентификатор ПЗУ не соответствует ожидаемой конфигурации контроллера.

Убедитесь, что модуль полностью установлен.

Если он установлен правильно, а ошибка сохраняется, убедитесь, что номер детали модуля соответствует типу установленного контроллера.

Идентификатор ПЗУ E4 должен отображаться в диагностике системной конфигурации контроллера после правильного распознавания модуля.

В2: Может ли A20B-3900-0241 заменить A20B-3900-0240 (B1) в станке, изначально оснащенном B1?

В целом да — B2 предоставляет те же 128 МБ ПЗУ, что и B1, с дополнительным ОЗУ.

Система, изначально оснащенная B1, не пострадает от дополнительного ОЗУ B2.

Убедитесь в документации станка, что модель контроллера поддерживает как B1, так и B2.

Загрузите все программное обеспечение и параметры как обычно после замены.

В3: Программы лестничных схем ПЛК хранятся в ПЗУ или ОЗУ?

Программы лестничных схем ПЛК хранятся в ПЗУ (энергонезависимая память). Они сохраняются при отключении питания без батареи.

Однако параметры ПЛК и некоторые переменные данных ПЛК хранятся в ОЗУ (резервируемая от батареи).

Для нормальной работы ПЛК после замены модуля необходимо правильно восстановить как ПЗУ, так и ОЗУ.

Перезагрузите лестничную схему через процедуру восстановления программного обеспечения ПЗУ и отдельно восстановите параметры ПЛК.

В4: ОЗУ отображается как пустое после установки, но ПЗУ загрузилось правильно. Почему?

Новый или только что поставленный модуль имеет пустое ОЗУ. Содержимое ПЗУ было восстановлено через процедуру загрузки программного обеспечения, но данные ОЗУ — параметры и программы — должны быть загружены отдельно через процедуру восстановления параметров и программ.

Это нормальный, ожидаемый шаг при замене модуля. Полностью выполните процедуру восстановления перед тестированием работы станка.

В5: Как подтвердить идентификаторы ПЗУ и ОЗУ после установки A20B-3900-0241?

Откройте экран диагностики системы на контроллере FANUC — обычно он находится в меню Система / Конфигурация.

Идентификаторы ПЗУ и ОЗУ отображаются в сводке аппаратной конфигурации контроллера.

Для A20B-3900-0241 идентификатор ПЗУ должен быть E4, а идентификатор ОЗУ — 04. Эти значения подтверждают, что контроллер правильно определил установленный модуль.
