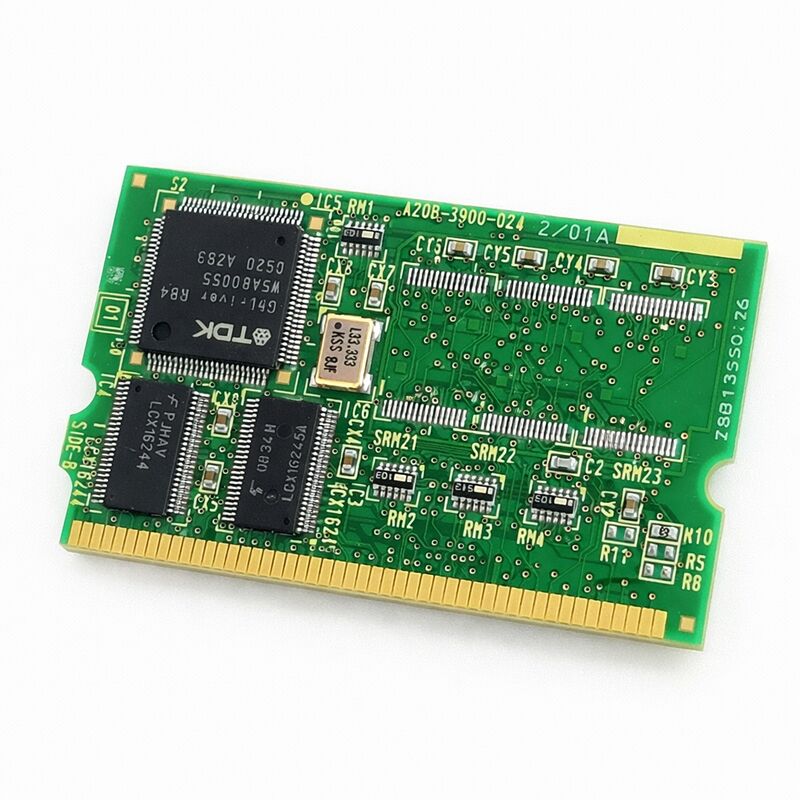

A20B-3900-0240 Плата печатной платы Fanuc A20B39000240 A2OB-39OO-O24O

FANUC A20B-3900-0240∙ 128 МБ от / 1 МБ SRAM Модуль B1

Номер части:A20B-3900-0240

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль памяти FROM / SRAM (PCB)

Наименование:Модуль B1

Обзор

Модуль A20B-3900-0240 представляет собой 128 МБ FROM / 1 МБ SRAM-модуль FANUC, обозначенный как вариант B1 в серии A20B-3900.

It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.

Эта емкость отражает масштаб систем, поддерживаемых этим модулем: большие контроллеры FANUC CNC и контроллеры роботов, которые работают с сложными конфигурациями программного обеспечения с большой нагрузкой опций.

Каждый цикл питания, система читает содержимое FROM и загружает их в рабочую память.FROM на этом модуле никогда не теряет свое содержимое в результате отключения питания, что является основной природой Flash ROM..

Пустой или неправильно загруженный модуль не запустит контроллер.

Вот почему переустановка файлов FROM после замены платы является обязательным шагом, а не необязательным.

1 МБ SRAM на этом модуле является батарейной летучей памятью. Он содержит данные, которые контроллер генерирует во время работы: активные параметры, переменные времени выполнения,и другая информация о состоянии, которая должна выдержать короткие перерывы в питании, но поддерживается резервным аккумулятором во время полной отключения. SRAM с емкостью 1 МБ подходит для систем с умеренными параметрами.

Если требуется больший запас параметров, вариант B2 (A20B-3900-0241, с 2 МБ SRAM) удовлетворяет этой потребности.

Основные характеристики

ОТ КАПАЦИТИ Почему 128 МБ имеет значение

Скачок с 32 МБ или 64 МБ до 128 МБ от не является произвольным.

Программное обеспечение базовой системы занимает часть FROM.

Каждая опция, загружаемая на контроллер макроисполнитель, функции разговорного программирования, дополнительные языковые пакеты, пользовательские циклы, расширенная емкость PMC Системы роботов загружают программное обеспечение робота, библиотеки визуализации, пакеты управления силой и другое программное обеспечение для конкретных приложений.

Контроллер с базовой конфигурацией работает комфортно на 32 МБ или 64 МБ.

Контроллер с множеством опций, большая лестница PMC и обширное пользовательское программное обеспечение продвигаются к этим пределам и выходят за их пределы.

128 МБ FROM A20B-3900-0240 устраняет это ограничение. Это модуль для полностью загруженных конфигураций управления, где меньших мощностей FROM будет недостаточно.

Требование перезагрузки данных

Установка нового A20B-3900-0240 устанавливает пустой модуль. Без программного обеспечения, без параметров, без программ. Все должно быть перезагружено, прежде чем машина или робот могут работать.

Это не пустяки.

Файлы FROM должны быть загружены с помощью соответствующей процедуры загрузки FANUC. Параметры CNC должны быть восстановлены из резервного копирования параметров.

Программы лестницы PMC должны быть перезагружены. Пользовательские программы, данные инструмента и любые другие сохраненные данные должны быть восстановлены.

Каждая категория данных использует другой путь восстановления. Последовательность имеет значение. Завершите установку программного обеспечения перед загрузкой параметров и подтвердите целостность программного обеспечения перед загрузкой параметров.

Резервное копирование, которое подпитывает это восстановление, должно быть текущим и полным. Устаревшее резервное копирование восстанавливает устаревшее состояние системы.

Сохранение проверенного, полного резервного копирования, обновляемого после любых изменений системы, является единственным способом сделать замену платы простой.

B1 против B2 Выбор правильного варианта

Определения серии A20B-3900 B1 и B2 указывают на емкость SRAM. Модули B1 имеют 1 МБ SRAM. Модули B2 имеют 2 МБ SRAM.

В данном случае, емкость FROM 128 МБ одинакова. Разница заключается в том, сколько доступного хранилища изменчивых параметров.

Большинство систем FANUC CNC легко работают на 1 МБ SRAM.или большое количество хранящихся программ пользуются дополнительным 1 МБ, предлагаемым вариантом B2.

Документация контроллера или этикетка оригинального модуля подтверждает, какой вариант был установлен на заводе.

Частые вопросы

Вопрос 1: Контроллер не загрузится после установки A20B-3900-0240.

Контент FROM пустой на новом модуле. Контроллер требует действительного системного программного обеспечения в FROM для загрузки.

Доступ к экрану загрузки FANUC (держите в руках определенные клавиши во время запуска Контроллер должен загружаться нормально.

Вопрос 2: Можно ли заменить A20B-3900-0240 на A20B-3900-0241 (B2)?

Различие заключается в SRAM: B1 имеет 1 MB, B2 имеет 2 MB.

B2 часто может заменить B1 без проблем ̇ больше SRAM не вызывает проблем. B1 заменяющий B2 может вызвать проблемы, если система была сконфигурирована для использования полной емкости SRAM в 2 MB.

Перед заменой проверьте требования документации контроллера.

Вопрос 3: Какие данные необходимо перезагрузить после замены A20B-3900-0240?

Все файлы FROM (системное программное обеспечение, опционное программное обеспечение, лестница PMC), все параметры CNC, все сохраненные программы и любые данные пользователя.

Сначала завершите установку программного обеспечения, затем параметры, затем программы.

Не пропускайте шаг программного обеспечения. Параметры, загруженные без правильного программного обеспечения, могут вызвать сигнализацию или не загрузиться правильно.

Вопрос 4: Резервная батарея SRAM вышла из строя.

Часть FROM не повреждена, независимо от состояния батареи, она не изменчива.

Часть SRAM потеряет свое содержимое во время отключения электричества после отказа батареи.

Сама плата функционирует; только данные SRAM требуют восстановления.

Вопрос 5: Как следует обращаться с A20B-3900-0240 во время установки?

Используйте антистатические меры предосторожности.

Только с помощью краев avoid avoid touching circuit traces or chips. Устанавливать и снимать с отключенным питанием.

После установки подтвердите, что модуль полностью установлен в соединителе. Частично установленный модуль может вызывать перерывные сбои, а не чистый сбой, что затрудняет диагностику.
