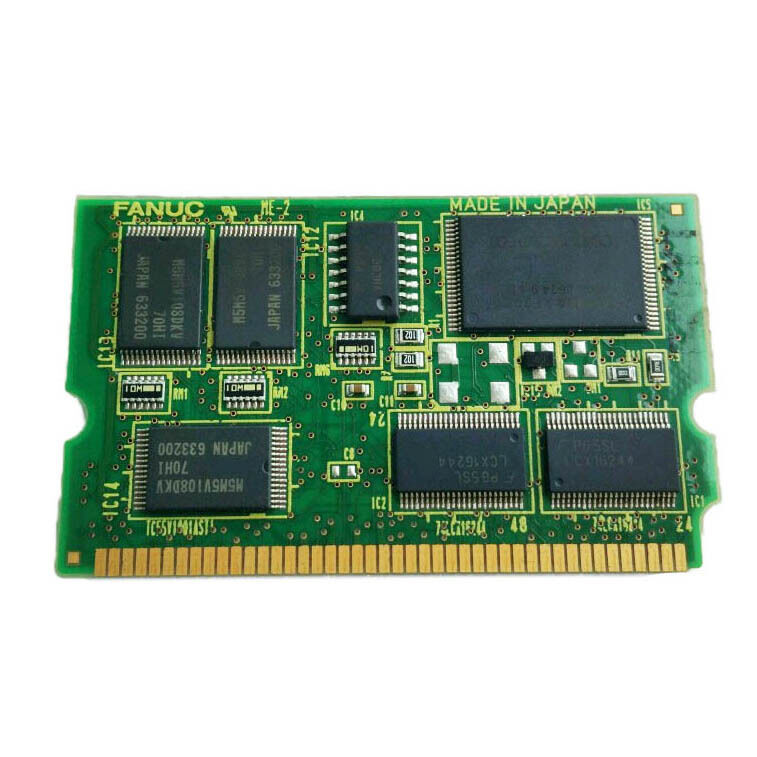

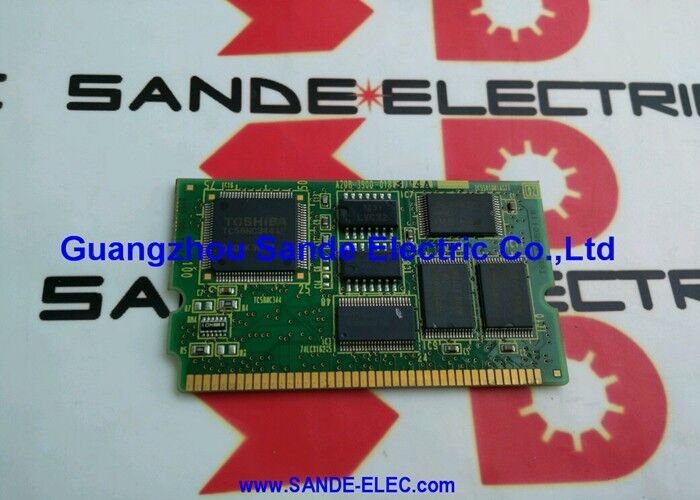

A20B-3900-0180 Печатная плата Fanuc A20B39000180 A2OB-39OO-OI8O

FANUC A20B-3900-0180 | Модуль памяти FROM/SRAM — 16 МБ FROM, 256 КБ SRAM, Серия 30i/31i/32i, Произведено в Японии

Номер детали: A20B-3900-0180

Производитель: FANUC Corporation (Япония)

Тип продукта: Модуль памяти FROM/SRAM (печатная плата)

Обзор

A20B-3900-0180 — это модуль памяти FROM/SRAM для систем ЧПУ FANUC Серии 30i, 31i и 32i.

Он содержит 16 МБ Flash ROM и 256 КБ SRAM на компактной плате, которая устанавливается горизонтально на основной плате ЦПУ внутри контроллера. При включении питания система загружает содержимое FROM в рабочую память.

С этого момента ЧПУ работает из ОЗУ, а FROM служит постоянным источником, который сохраняется после каждого цикла включения/выключения.

Серия 30i/31i/32i представляет собой высокопроизводительную платформу ЧПУ от FANUC.

Эти контроллеры управляют крупными обрабатывающими центрами, многоцелевыми станками и многоосными системами с высокими требованиями к реальному времени.

Модуль FROM в этих системах содержит программный стек, который обеспечивает эти возможности — ядро ЧПУ, программное обеспечение для управления сервоприводами, среду выполнения лестничных диаграмм ПЛК и программы управления.

Все это находится на этой плате. Когда плата выходит из строя, станок останавливается.

Ключевые характеристики

FROM и SRAM — две разные задачи

Flash ROM выполняет одну задачу хорошо: она сохраняет данные при отключении питания без батареи. Каждое отключение питания, каждая аварийная остановка, каждый переход напряжения — содержимое FROM остается неповрежденным. 16 МБ на этой плате содержат системное программное обеспечение ЧПУ, программное обеспечение управления сервоусилителем, логику лестничных диаграмм ПЛК и другие программы, необходимые для работы станка. Ничто из этого не меняется во время нормальной работы.

256 КБ SRAM отличаются. Они энергозависимы. Они полагаются на небольшую резервную батарею для сохранения своего содержимого при отключении питания. SRAM на этом модуле хранит данные во время выполнения — настройки оператора, активные смещения и аналогичную информацию о состоянии, генерируемую во время работы. Если батарея разряжается, а питание отключается, данные SRAM теряются.

Это делает состояние батареи элементом обслуживания, а не настройки. Проверяйте ее по расписанию, а не по факту отказа.

Два типа памяти работают вместе. FROM обеспечивает статическую основу. SRAM обеспечивает динамическое рабочее пространство. Контроллеру необходимо и то, и другое для правильной работы.

Версия программного обеспечения и совместимость

Содержимое FROM — это программное обеспечение. У этого программного обеспечения есть версия.

Версия на заменяемом A20B-3900-0180 должна соответствовать той, на которой станок был собран и введен в эксплуатацию. Системы FANUC Series 30i/31i/32i часто настраиваются производителями станков — их опции, конфигурации осей и программы лестничных диаграмм ПЛК часто специфичны для одной модели станка или даже одного серийного номера.

Заменяющий модуль с неправильной версией программного обеспечения может включиться, но не будет правильно управлять станком.

Диапазоны параметров меняются между версиями.

Определения интерфейса ПЛК меняются. Данные настройки сервопривода могут потребовать обновления. Установка правильной версии программного обеспечения — или перепрошивка модуля до правильной версии — является частью процедуры замены, а не второстепенной задачей.

Контекст платформы Series 30i/31i/32i

Эти контроллеры находятся на вершине линейки ЧПУ FANUC. 30i управляет самыми сложными станками: 5-осными обрабатывающими центрами, большими токарными центрами с приводным инструментом и многопутевыми системами. 31i и 32i — это масштабированные версии для меньшего количества осей, но с аналогичной глубиной возможностей.

Все три используют одну и ту же базовую аппаратную архитектуру, и все три зависят от модуля FROM как от основы своего программного стека.

Станки, работающие на Series 30i/31i/32i, обычно находятся в эксплуатации годами.

Оригинальный модуль FROM накапливает часы работы. Flash-память имеет ограниченный ресурс циклов записи — на практике модули FROM в контроллерах ЧПУ редко выходят из строя из-за исчерпания циклов записи, но они выходят из строя из-за переходных напряжений, электростатических разрядов и аппаратных сбоев.

Когда это происходит, путь замены ясен: правильный номер детали с правильным программным обеспечением.

Часто задаваемые вопросы

В1: ЧПУ Series 30i включается, но сразу же выдает ошибку системного программного обеспечения. Может ли эта плата быть причиной?

Да. Если содержимое FROM повреждено или нечитаемо, ЧПУ не сможет загрузить свое операционное программное обеспечение и выдаст ошибку при запуске.

Ошибка системного программного обеспечения при загрузке, особенно та, которая появляется после сбоя питания или аппаратного сбоя, является сильным признаком того, что затронут модуль FROM.

Код ошибки поможет сузить круг поиска — обратитесь к руководству по обслуживанию 30i для описания конкретного кода неисправности.

В2: После замены A20B-3900-0180 необходимо ли перезагружать параметры?

Да. Заменяемая плата устанавливается без параметров предыдущего станка. Все параметры — параметры ЧПУ, параметры сервопривода, параметры ПЛК, данные компенсации ошибки шага и данные инструмента — должны быть восстановлены из резервной копии после установки.

Версия программного обеспечения на новом модуле также должна быть подтверждена как совместимая перед загрузкой параметров. Не пытайтесь запустить станок до восстановления параметров.

В3: Появилась ошибка резервной батареи SRAM, но станок продолжал работать. Это срочно?

Да. Как только появится сигнал низкого заряда батареи, время до потери данных ограничено. Данные SRAM сохраняются до тех пор, пока батарея обеспечивает достаточное напряжение.

Когда оно упадет ниже порога, все содержимое SRAM будет потеряно при следующем отключении питания.

Немедленно сделайте резервную копию данных SRAM и замените батарею до следующего планового отключения.

В4: Является ли A20B-3900-0180 взаимозаменяемым с другими модулями памяти A20B-3900?

Не свободно. Серия A20B-3900 охватывает широкий спектр комбинаций емкости FROM/SRAM и версий программного обеспечения.

Модель -0180 — это конкретный вариант с 16 МБ FROM / 256 КБ SRAM для Серии 30i/31i/32i.

Модули с другим размером FROM или SRAM, или с другими версиями программного обеспечения, не являются прямыми заменами.

Всегда подтверждайте номер детали и версию программного обеспечения перед установкой.

В5: Можно ли перепрошить A20B-3900-0180 другой версией программного обеспечения?

Перепрошивка модулей FANUC FROM требует использования программных инструментов FANUC и соответствующего пакета программного обеспечения для целевой модели ЧПУ и конфигурации опций.

Это не процедура, выполняемая в полевых условиях с помощью универсальных инструментов.

Если существующая версия программного обеспечения неизвестна или несовместима, свяжитесь с сертифицированным сервисным партнером FANUC, указав тип ЧПУ станка, модель и список опций, чтобы получить правильный пакет программного обеспечения.
