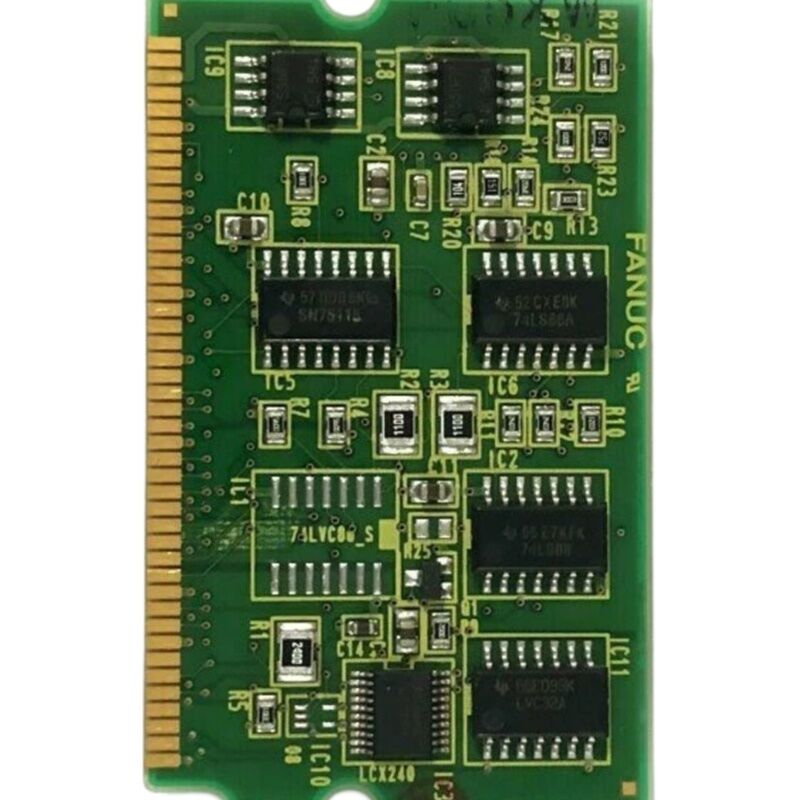

A20B-3900-0170 Плата печатной платы Fanuc A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170∙ FROM/SRAM Аналоговый шпиндельный модуль ∙ Оригинальный FANUC, Япония

Номер части:A20B-3900-0170

Производитель:Корпорация FANUC (Япония)

Тип продукции:FROM/SRAM аналоговый шпиндельный модуль (PCB)

Справочное руководство:B-64115EN

Обзор

A20B-3900-0170 представляет собой двухфункциональную печатную плату от корпорации FANUC. Она сочетает в себе FROM/SRAM память и аналоговый интерфейс шпинделя на одном плагин-модуле.

FANUC разработал его для систем управления с помощью ЧПУ, сконфигурированных для управления шпинделем по аналоговому пути сигнала, отличающейся и специфической конфигурации оборудования, которую эта плата поддерживает.

Аналоговый интерфейс шпинделя является определяющей особенностью платы.

Системы FANUC CNC поддерживают два метода управления шпинделями: серийный и аналоговый.Аналоговый приводной шпиндель использует сигналы напряжения, обычно от 0 до ± 10 В, для управления скоростью шпинделя.

Машины, построенные вокруг более старых или аналоговых усилителей шпинделя, требуют аналогового интерфейса..

FROM и SRAM на этой плате выполняют те же функции, что и на любом модуле памяти FANUC.

SRAM сохраняет данные во время выполнения под резервным копированием батареи. Оба типа памяти интегрированы на одну и ту же физическую плату, как и схема интерфейса шпинделя.Функция его шпинделя меняет, что это такое и как с ним обращаться..

Основные характеристики

Аналоговый интерфейс шпинделя

В системе FANUC CNC путь управления шпинделем зависит от того, какой тип усилителя шпинделя установлен.

Серийный усилитель шпинделя общается цифровым способом с CNC. Аналоговый усилитель шпинделя получает команду скорости от аналогового входа напряжения.CNC требует оборудования, которое производит этот сигнал напряжения.

Это аппаратное обеспечение - аналоговый модуль шпинделя A20B-3900-0170.

Когда ЧПУ командует скоростью шпинделя, аналоговый модуль шпинделя преобразует эту команду в пропорциональное напряжение.

Усилитель шпинделя считывает это напряжение и соответствующим образом управляет двигателем шпинделя.

Обратная связь от кодера положения шпинделя возвращается в CNC через отдельный путь, позволяющий CNC контролировать и регулировать скорость и положение шпинделя.

Этот интерфейс фиксируется в аппаратном обеспечении. В отличие от некоторых функций CNC, которые могут быть перенастроены через параметры, тип интерфейса шпинделя определяется тем, какая плата установлена.

Машина, сконфигурированная для аналогового привода шпинделя, не будет работать правильно с чистым модулем памяти в этом слоте.

Путь управления шпинделем полностью зависит от наличия A20B-3900-0170.

Потеря данных при замене Критическое требование

Замена A20B-3900-0170 означает потерю всех данных, хранящихся на доске.

Программное обеспечение системы, параметры, данные настройки шпинделя и любые сохраненные программы, которые находятся в части FROM / SRAM этого модуля, исчезают при удалении платы.

Это не риск, который можно управлять после факта.

Полная резервная копия всех данных ЦНК ¢ программ, параметров, компенсации ошибок наклона, данных инструмента, параметров шпинделя ¢ должна существовать до выхода доски.машина не может быть восстановлена в прежнем состоянии после замены платы- Запас должен быть аккуратным.

Устаревшее резервное копирование восстанавливает устаревшую конфигурацию.

Резервное копирование данных FANUC CNC осуществляется через функцию DATA BACKUP экрана BOOT или через внешние устройства памяти через интерфейс RS-232 или карты памяти.Подтвердите, что резервная копия завершена и читаема, прежде чем приступить к работе на этом модуле..

Соотношение с другими модулями серии A20B-3900

Серия A20B-3900 содержит несколько вариантов платы. Некоторые из них являются чистыми модулями памяти, они несут только FROM и SRAM без дополнительных функций интерфейса.

A20B-3900-0170 не является одним из них. Его аналоговые схемы интерфейса шпинделя присутствуют на плате независимо от содержания памяти.

Замена другого модуля памяти A20B-3900 на -0170 устраняет аналоговую функцию шпинделя из системы.

Машина загрузится, но управление шпинделем откажется.

Правильной заменой является другая плата A20B-3900-0170, или плата, подтвержденная документацией FANUC как прямой эквивалент для конкретной используемой модели ЧПУ.

Частые вопросы

Вопрос 1: Что произойдет, если заменить A20B-3900-0170 на стандартный модуль памяти A20B-3900?

Аналоговый интерфейс шпинделя больше не присутствует в системе.

Только панель с аналоговой функцией интерфейса шпинделя с правильным номером детали восстанавливает управление шпинделем.

Вопрос 2: Шпиндель не отвечает на команды скорости. Как определить, является ли A20B-3900-0170 неисправным?

Во-первых, подтвердите наличие аналогового напряжения команды на входе команды усилителя шпиндала, используйте вольтметр на аналоговом выходном разъеме от CNC.Если напряжение не меняется, когда CNC команды скорости шпинделя, ошибка в аналоговом выходном пути, который указывает на эту доску.

Если напряжение присутствует, но шпиндель не реагирует, ошибка находится ниже по течению в усилителе шпинделя или моторе.

Вопрос 3: является ли резервная копия системных данных обязательной перед заменой этой платы?

Да. Все данные на FROM и SRAM части этого модуля теряются при удалении платы. Программы, параметры и системные данные должны быть восстановлены из резервного копирования после установки.

Нет способа восстановить эти данные без предварительного резервного копирования.

Резервное копирование должно быть выполнено до того, как доска будет удалена.

Вопрос 4: Запасная батарея на доске вышла.

Часть FROM сохраняет свои данные без аккумулятора. Часть SRAM потеряет свои данные, если аккумулятор не работает в течение длительного периода.

Карта все еще физически полезна, но данные SRAM должны быть восстановлены.

Заменить резервную батарею и перезагрузить все данные системы, прежде чем вернуть машину в рабочее состояние.

Вопрос 5: CNC показывает сигнализацию памяти, а не сигнализацию шпинделя. Может ли эта доска все еще быть причиной?

Да. Если содержимое FROM повреждено в результате перенапряжения, неудачной записи или сбоя на панели, CNC может сигнализировать в памяти, а не в случае сбоя на спинделе.

Сигнализация памяти, которая появляется вместе с невозможностью полностью загрузить элемент управления, или которая появляется сразу после сбоя питания,является обоснованным признаком того, что модуль FROM/SRAM был затронут.

Проверьте код сигнализации в руководстве B-64115EN для определения конкретного описания неисправности.
