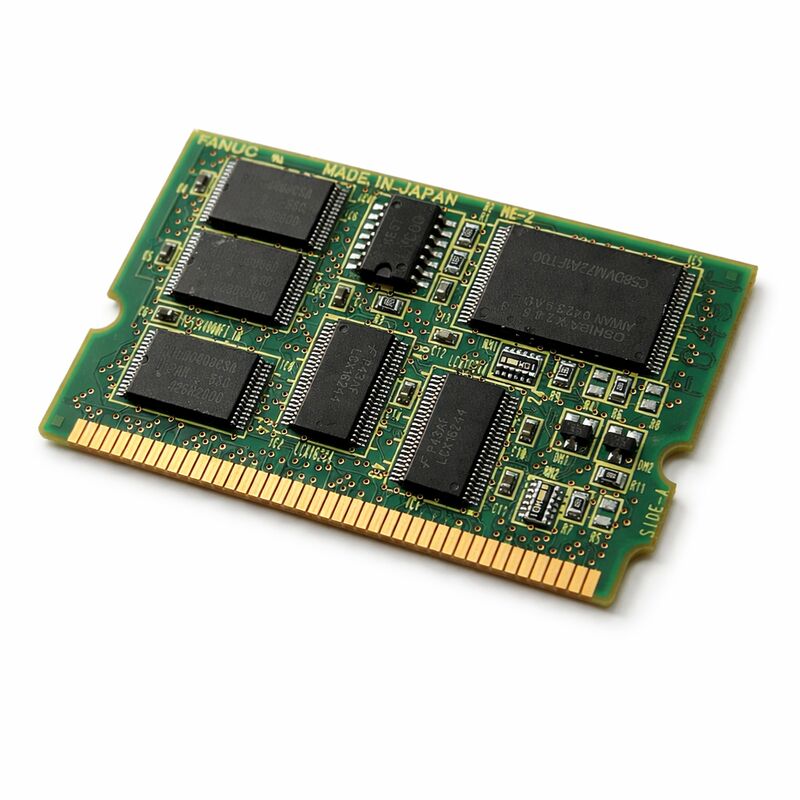

A20B-3900-0162 Плата печатной платы Fanuc A20B39000162 A2OB-39OO-OI62

FANUC A20B-3900-0162

16 МБ ПЗУ / 3 МБ ОЗУ Плата памяти для ремонта ЧПУ FANUC

Обзор продукта

FANUC A20B-3900-0162 это плата памяти 16 МБ ПЗУ / 3 МБ ОЗУ используемая в серии A20B-3900.

Она относится к стороне памяти системы управления, а не к стороне управления движением или интерфейса оператора, что делает ее заменой на уровне платы для систем, зависящих от оригинальной структуры памяти FANUC.

Что выделяет эту модель, так это ее 3 МБ ОЗУ емкость.

На практике это означает, что ее не следует без разбора группировать с другими модулями ПЗУ на 16 МБ, поскольку значение ОЗУ является частью предполагаемой конфигурации платы и может напрямую влиять на совместимость с целевой системой управления.

Таблица параметров

Применение

A20B-3900-0162 лучше всего подходит для ремонта памяти системы управления, точной замены вышедших из строя плат памяти, и сервисной поддержки систем ЧПУ FANUC, которые по-прежнему зависят от оригинальной архитектуры A20B-3900.

Это естественный выбор, когда станок еще стоит ремонта, а правильная замена модуля более эффективна, чем более широкая модификация системы управления.

Он также полезен для планирования ремонтного запаса и поддержки устаревших ЧПУ, особенно в мастерских, которые регулярно сталкиваются с неисправностями памяти на уровне плат.

Поскольку это специфическая конфигурация 16 МБ/3 МБ, ее лучше рассматривать как точный заменяемый элемент, а не как универсальный аналог «из того же семейства».

В1: Какая это плата памяти A20B-3900-0162?
A20B-3900-0162 — это плата памяти 16 МБ ПЗУ / 3 МБ ОЗУ из серии A20B-3900.

Эта конфигурация помещает ее в структуру памяти контроллера, а не в аппаратное обеспечение, связанное с управлением движением, питанием шпинделя или ЧМИ.

В условиях ремонта ее лучше всего понимать как компонент памяти на уровне платы, используемый для поддержания оригинальной внутренней организации хранения данных системы управления.

В2: Почему значение ОЗУ 3 МБ важно с инженерной точки зрения?
Потому что емкость ОЗУ является одной из определяющих характеристик модуля. Две платы из одного семейства продуктов могут иметь схожий внешний вид и стиль разъема, но при этом вести себя как разные детали, если значение ОЗУ не совпадает.

На практике комбинация 16 МБ ПЗУ / 3 МБ ОЗУ отличает этот модуль от других вариантов A20B-3900, поэтому эта точная комбинация должна соответствовать установленному оборудованию.

В3: С какими системами управления FANUC обычно ассоциируется этот модуль?
Эта модель обычно ассоциируется с системами управления FANUC 30iA, 31iA и 32iA. Эта ассоциация важна, поскольку она придает модулю практический контекст применения, выходящий за рамки только числовых значений памяти.

Для групп технического обслуживания это означает, что A20B-3900-0162 — это не просто «плата памяти», а плата, связанная с определенным поколением аппаратного обеспечения системы управления FANUC.

В4: Это готовая к использованию деталь, или замену следует проводить более осторожно?
Ее следует заменять осторожно. Даже когда физическая замена проста, модули памяти влияют на сохраненную структуру системы управления, поэтому технические специалисты должны рассматривать их как прецизионные сервисные детали, а не как общие подключаемые аксессуары.

Хорошая практика включает проверку оригинального номера модуля, резервное копирование всего, что можно, осмотр приемного разъема и подтверждение того, что проблема системы управления действительно является неисправностью платы памяти, прежде чем извлекать установленный модуль.

Необходимость такой дисциплины напрямую вытекает из роли модуля в пути передачи данных памяти системы управления.

В5: Где A20B-3900-0162 наиболее полезен в полевых условиях?
Он наиболее полезен при ремонтных работах, создании складских запасов и долгосрочной поддержке установленных систем FANUC i-Series, особенно в мастерских, которые регулярно работают с оборудованием 30iA, 31iA и 32iA.

В этих условиях наличие точного модуля памяти может сократить время простоя и позволить техническим специалистам восстановить систему управления без изменения более широкой платформы ЧПУ.
