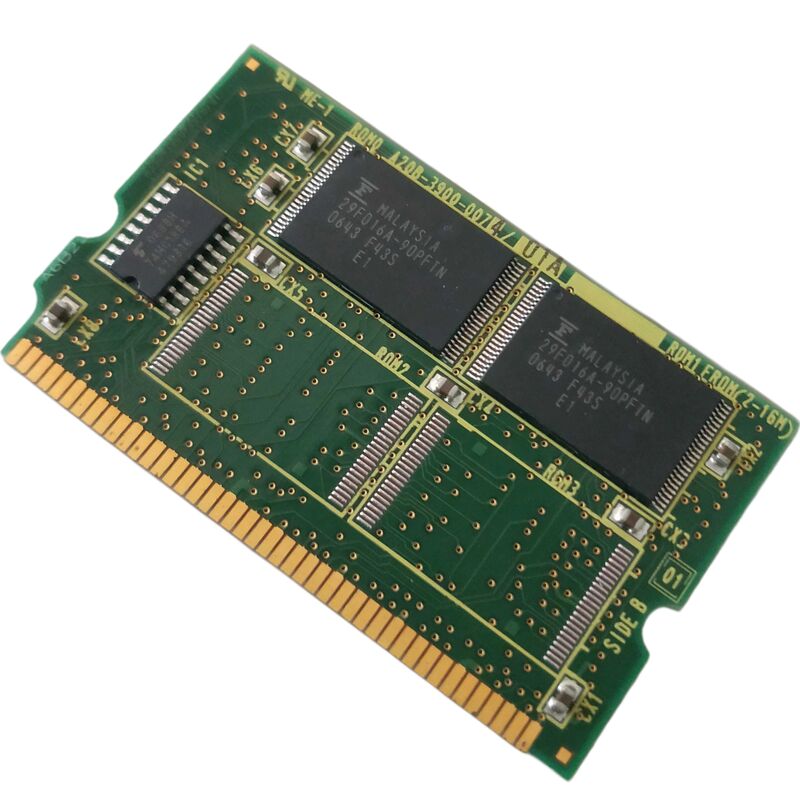

A20B-3900-0074 Fanuc PCB Board A20B39000074 A2OB-39OO-OO74 Площадка для печатных пластин

FANUC A20B-3900-0074 A20B-3900 серии F-ROM модуль флэш-памяти

Номер части:A20B-3900-0074

Пересмотр:/01A (как указано на бортовой этикетке)

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль DIMM F-ROM (Flash память для чтения)

Серия:A20B-3900

Тип памяти:Флэш-РОМ

Флэш-память, которая поддерживает работу ЦСН

A20B-3900-0074 - это модуль FROM (Flash Read-Only Memory) из серии A20B-3900 от FANUC, семейства плагиновых карт памяти DIMM, используемых в архитектуре управления FANUC i-Series CNC.Этот модуль подключается к слоту DIMM на мастер-карте i-Series и хранит программное обеспечение системы CNC, сервоуправляющее программное обеспечение, программы PMC и соответствующие операционные данные.

В отличие от модулей SRAM в одном и том же контроллере, которые содержат параметры машины, таблицы смещения инструментов и программы деталей,и которые требуют резервного аккумулятора для хранения данных через циклы питания модуль FROM использует флэш-память. Флэш не изменяется без аккумулятора. Его содержимое выживает при полной потере питания на неопределенный срок, а отказ не связан с разрядом аккумулятора. Когда модуль FROM выходит из строя,CNC обычно показывает ошибку загрузки или PARITY сигнализации FROM при включении, потому что управление не может успешно загрузить свое операционное программное обеспечение в рабочую оперативную память.

Серия A20B-3900 включает в себя несколько вариантов емкости, каждый из которых идентифицируется своим четырехзначным суффиксом.0075 = 2MB) подтверждают диапазон серииКод пересмотра /01A на этикетке картона определяет конкретный пересмотр производства, имеющий отношение к запросу на замену соответствующей спецификации.

Замена модуля FROM

Модуль FROM хранит программное обеспечение системы CNC.

• Если модуль имеет правильное прошивку для конкретной серии CNC и версии программного обеспечения,Управление запускается и возобновляет работу с параметрами и программами из модуля SRAM (при условии, что SRAM не повреждена).
• Если модуль прибывает пустым, программное обеспечение системы FANUC должно быть загружено через экран BOOT с помощью карты CF или карты памяти, содержащей правильное изображение программного обеспечения для этого CNC.
• Версия программного обеспечения должна соответствовать аппаратному поколению CNC. Несоответствие препятствует правильной загрузке.

Замена FROM не влияет на параметры, программы деталей или смещения инструментов, которые находятся в модуле SRAM.

Основные характеристики

Частые вопросы

Вопрос 1: CNC показывает ошибку PARITY FROM при включении.

Ошибки PARITY FROM при загрузке указывают на поврежденную или неисправную флэш-память на модуле.Если операция записи не удается или ошибки сохраняются после повторного включения, флеш-элементы модуля вышли из строя и его необходимо заменить.

Вопрос 2: После установки замены A20B-3900-0074, CNC не показывает никаких параметров.

Если модуль SRAM был правильно обработан (аккумулятор поддерживался во время обмена платы), все параметры, программы,и смещения не повреждены.Если батарея SRAM была удалена или исчерпана во время обмена, содержимое SRAM было потеряно и должно быть восстановлено из резервного копирования.

Вопрос 3: Заместительный модуль FROM приходит пустым. Какое программное обеспечение нужно загрузить?

Версия программного обеспечения системы FANUC, соответствующая серии CNC (например, 16i, 18i) и релиз программного обеспечения, должны быть загружены через экран BOOT.Получить правильное изображение программного обеспечения на существующей карте CF или архив программного обеспечения от службы FANUCПодтвердите, что версия программного обеспечения соответствует оригиналу перед загрузкой.

Вопрос 4: Может ли модуль FROM из другого варианта A20B-3900 заменить 0074?

Различные суффиксы в серии A20B-3900 могут иметь разные возможности вспышки.Используйте точный вариант 0074 или подтвердите совместимость емкости перед заменой.

Вопрос 5: Где находится источник A20B-3900-0074?

Через FANUC CNC послепродажный рынок, проверенные отремонтированные единицы и иногда ремонтные услуги.Перед принятием доска должна быть протестирована на правильную функцию чтения/записи.
