FANUC A20B-3900-0071 | 12 МБ модуль памяти FROM (Flash DIMM) — Серия 16i / 18i / 21i ЧПУ

Номер детали: A20B-3900-0071

Перекрестная ссылка: A20B39000071

Производитель: FANUC Ltd. (Япония)

Тип продукта: Модуль памяти FROM (Flash ROM) DIMM — 12 МБ

Серия продукта: A20B-3900

Энергонезависимое хранилище прошивки

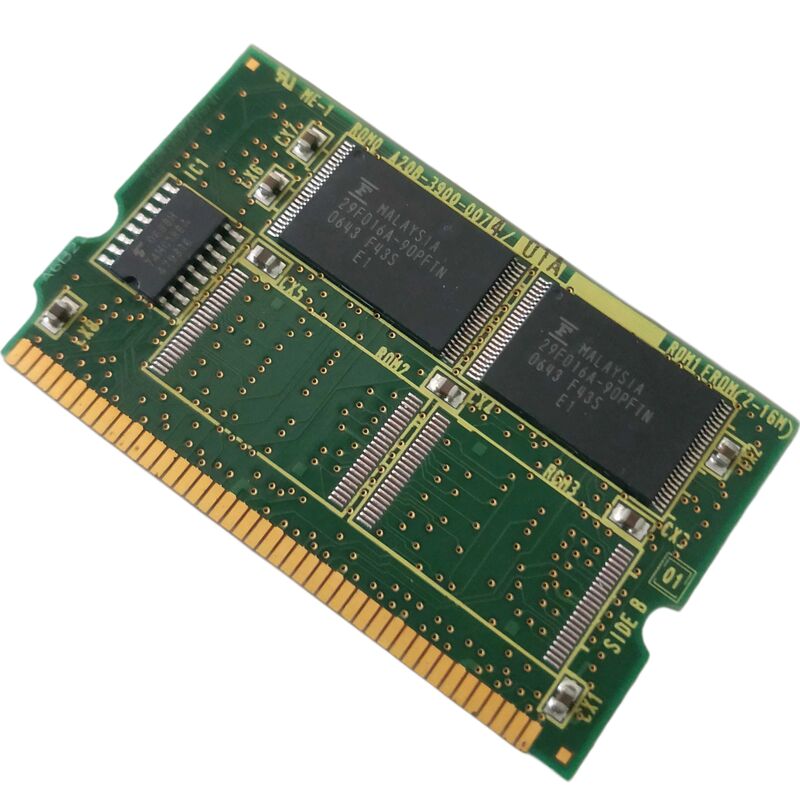

A20B-3900-0071 — это модуль DIMM FROM (Flash Read-Only Memory) объемом 12 МБ для систем ЧПУ FANUC серий 16i, 18i и 21i. Он вставляется в слот DIMM на главной плате серии i и хранит все, что необходимо ЧПУ для загрузки и работы: системное программное обеспечение FANUC, прошивку управления сервоприводами, логику ПЛК (PMC) и программы управления. При включении питания ЧПУ загружает содержимое FROM в рабочую память DRAM для выполнения. Без исправного модуля FROM ЧПУ не может запуститься.

Flash ROM сохраняет данные без резервного питания от батареи — в отличие от SRAM, которая теряет свое содержимое при отказе резервной батареи. Модуль FROM стабилен до тех пор, пока ячейки флэш-памяти не повреждены. Отказ обычно проявляется как ошибка четности FROM или сигнал тревоги о сбое загрузки.

Серия A20B-3900 охватывает несколько вариантов емкости. Модель 0071 — это версия на 12 МБ, расположенная между модулями на 8 МБ (0012) и более крупными модулями на 32 МБ (0225). Требуемая емкость зависит от версии программного обеспечения ЧПУ и установленных программных опций — перед заказом подтвердите требуемый размер FROM в документации по оборудованию ЧПУ.

Ключевые характеристики

Часто задаваемые вопросы

В1: ЧПУ показывает ошибку четности FROM при включении питания. Является ли A20B-3900-0071 причиной?

Ошибки четности FROM при загрузке напрямую указывают на неисправный или поврежденный модуль FROM. Перед заменой модуля попытайтесь перепрошить FROM через экран BOOT — если операция записи завершится успешно, возможно, в ячейках флэш-памяти модуля возникла временная ошибка, которую можно устранить перепрошивкой. Если запись не удается или ошибки сохраняются после перепрошивки, модуль вышел из строя и должен быть заменен.

В2: После замены A20B-3900-0071 ЧПУ загружается, но отображает некорректное поведение прошивки. Что не так?

Установленный пустой сменный модуль FROM загрузит ЧПУ в неинициализированном состоянии. Правильные файлы системного программного обеспечения FANUC для конкретной серии ЧПУ и версии программного обеспечения должны быть загружены через экран BOOT. Подтвердите требуемую версию программного обеспечения по этикетке оригинального модуля или на экране информации о системе ЧПУ.

В3: Совместим ли 12 МБ A20B-3900-0071 с модулями на 8 МБ или 4 МБ в том же слоте DIMM?

Емкость модуля FROM должна соответствовать требованиям версии программного обеспечения. Модуль меньшей емкости может не вместить все необходимые файлы программного обеспечения. Перед заменой модуля другой емкости подтвердите минимальный размер FROM для установленного программного обеспечения ЧПУ в документации по конфигурации оборудования FANUC.

В4: Можно ли обновить модуль FROM с 12 МБ до большей емкости для поддержки дополнительных программных опций?

Да, в пределах ограничений, поддерживаемых слотом DIMM главной платы. Более крупные модули (такие как A20B-3900-0225 на 32 МБ) совместимы с тем же слотом DIMM на поддерживаемых версиях главных плат. Перед обновлением убедитесь, что главная плата поддерживает большую емкость модуля.

В5: Где можно приобрести A20B-3900-0071?

Специализированные поставщики запасных частей FANUC i-Series и дилеры вторичного рынка ЧПУ имеют обменный фонд для модулей FROM A20B-3900. Доступны как новые излишки, так и восстановленные устройства. Запросите подтверждение варианта 0071 (12 МБ) — а не смежных вариантов другой емкости.
