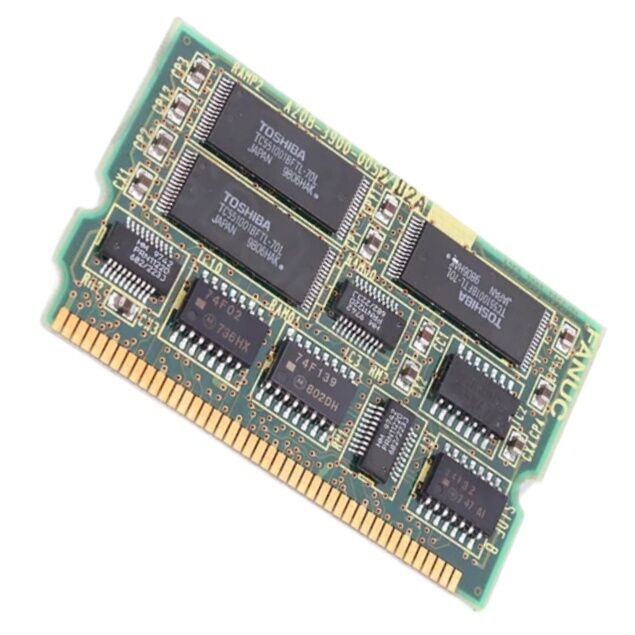

A20B-3900-0052 Фанук ПКБ-карта A20B39000052 A2OB-39OO-OO52

FANUC A20B-3900-0052

Модуль SRAM объемом 512 КБ для материнских плат 16i / 18i / 20i / 21i

Основное описание

FANUC A20B-3900-0052 представляет собой модуль SRAM объемом 512 КБ, используемый в системах управления 16i / 18i / 20i / 21i.

Он описывается как плата памяти DIMM, которая устанавливается на Материнская плата серии i, а некоторые объявления также расширяют его применимость до 15i и Power Mate i D/H.

Это помещает его в структуру памяти контроллера, а не в усилитель или секцию передней панели.

С точки зрения обслуживания, эта плата является очень типичным примером детали, которая выглядит просто, но выполняет очень специфическую задачу.

Значение 512 КБ SRAM является частью идентификации модуля, поэтому практическая задача заключается не просто в «замене неисправной платы памяти», а в замене ее на правильную конфигурацию SRAM, ожидаемую установленным контроллером FANUC.

Таблица параметров

Техническое позиционирование

На профессиональной продуктовой странице A20B-3900-0052 лучше всего описывается как модуль SRAM материнской платы, а не как общий «печатный узел».

Такая формулировка соответствует тому, как его ищут технические специалисты, и помогает странице четко передать техническую роль: это плата с энергонезависимой памятью для старых платформ управления FANUC.

Это также помогает отличить плату от A20B-3900-0053, которая является другим модулем SRAM из того же семейства, но с другой емкостью.

Это различие ценно для видимости в поиске, а также для реального ремонта, поскольку два модуля не следует рассматривать как одну и ту же запасную часть.

Часто задаваемые вопросы

В1: Для чего используется A20B-3900-0052?
Он используется как модуль SRAM объемом 512 КБ на материнской плате систем FANUC серии i, таких как 16i, 18i, 20i и 21i.

Его роль заключается во внутренней памяти управления, а не в управлении приводом, питании шпинделя или работе панели.

В2: Это то же самое, что и A20B-3900-0053?
Нет. Эти две платы являются связанными модулями SRAM, но A20B-3900-0052 имеет объем 512 КБ, в то время как A20B-3900-0053 имеет объем 256 КБ.

Эта разница важна для совместимости с системой управления, поэтому их не следует рассматривать как взаимозаменяемые.

В3: С какими системами управления чаще всего связан этот модуль?
Он чаще всего упоминается для систем 16i / 18i / 20i / 21i, а некоторые данные продавцов также упоминают 15i и Power Mate i D/H.

На практике это означает, что он является частью старой экосистемы плат памяти FANUC и должен подбираться к установленной системе управления, а не предполагаться только по названию семейства.

В4: Где он устанавливается внутри системы управления?
В описаниях он указан как модуль в стиле DIMM на материнской плате серии i. Для технических специалистов это означает, что замена должна включать проверку состояния разъема, чистоты контактов и надежной посадки на материнской плате, а не просто замену самого модуля.

В5: Что должны проверить технические специалисты перед заменой A20B-3900-0052?
Они должны проверить номер установленной платы, подтвердить требуемую емкость SRAM и убедиться, что сбой памяти действительно связан с модулем, а не с материнской платой или другой проблемой системы управления.

После установки система управления должна быть протестирована на нормальный запуск и стабильность, связанную с памятью.

Окончательные проверки являются лучшей инженерной практикой, основанной на роли платы как модуля SRAM материнской платы.
