FANUC A20B-3300-0653 | Плата ЦПУ серии A20B-3300 — системы ЧПУ FANUC

Модули ЦПУ серии A20B-3300 в архитектуре ЧПУ FANUC

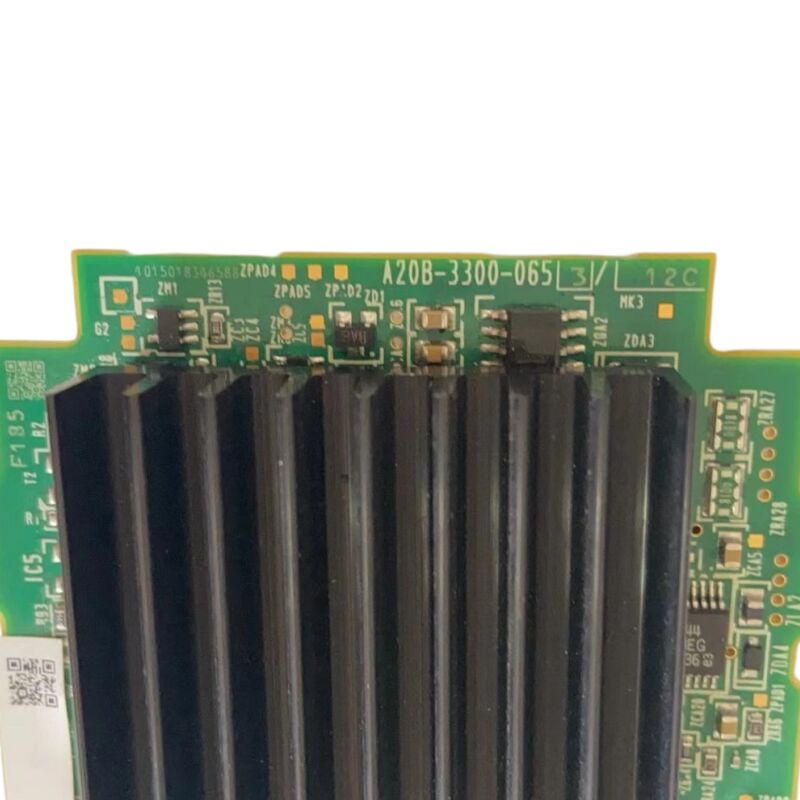

A20B-3300-0653 — это модуль ЦПУ из серии плат FANUC A20B-3300 — семейства обрабатывающих модулей, используемых в системах управления ЧПУ и роботами FANUC. Семейство A20B-3300 включает платы ЦПУ, графические модули, платы управления сервоприводами и модули высокоскоростной памяти. Вариант -0653 представляет собой модуль ЦПУ серии A2 в этом семействе.

В блоке управления ЧПУ FANUC модуль ЦПУ является обрабатывающим ядром. Он выполняет программное обеспечение системы ЧПУ, загруженное из модулей памяти FROM, координирует задачи реального времени (интерполяция осей, выполнение ПЛК, обработка интерфейса оператора, управление вводом-выводом) и управляет потоком данных между функциональными платами блока управления. Выход из строя модуля ЦПУ приводит к полному отказу системы управления — ЧПУ не загружается или останавливается в середине цикла.

Модули серии A20B-3300 устанавливаются на основную плату хоста блока управления ЧПУ вместе с другими функциональными модулями (память FROM/SRAM, платы управления сервоприводами, графические модули). Каждый вариант суффикса A20B-3300 выполняет определенную функцию в этой модульной архитектуре — модуль ЦПУ -0653 занимает позицию обрабатывающего ядра.

Ключевые характеристики

Семейство A20B-3300 — выбор по суффиксу

В семействе A20B-3300 существуют различные варианты, выполняющие разные функциональные позиции:

• A20B-3300-0260 — модуль ЦПУ 486DX MMX для 16i-A/18i-A/21i-A
• A20B-3300-0102 — плата ЦПУ RISC PowerPC для 16i/18i/21i
• A20B-3300-0653 — модуль ЦПУ серии A2 (эта плата)

Смежные суффиксы используются для разных поколений платформ ЧПУ или для разных функций обработки. Физическое сходство между вариантами A20B-3300 не означает совместимости. Перед заказом замены убедитесь в точном номере детали A20B-3300-0653 на этикетке установленной платы.

Замена — резервное копирование данных перед извлечением

Модуль ЦПУ не хранит параметры ЧПУ — они находятся в модуле памяти SRAM. Однако перед предположением о возможности замены платы без потери данных проверьте конкретную архитектуру станка. Всегда создавайте резервную копию всех данных ЧПУ (параметров, ПЛК, программ) перед извлечением оригинального модуля ЦПУ, независимо от того, ожидается ли необходимость резервного копирования.

После установки замены убедитесь, что последовательность загрузки ЧПУ завершается нормально, и проверьте наличие кодов ошибок, связанных с версией ЦПУ, перед возвращением станка в эксплуатацию.

Часто задаваемые вопросы

В1: Что делает A20B-3300-0653 в блоке управления ЧПУ?

Это модуль ЦПУ серии A2 — центральная обрабатывающая плата, которая выполняет программное обеспечение системы ЧПУ, управляет задачами реального времени и координирует поток данных между функциональными модулями блока управления. Выход из строя модуля ЦПУ вызывает полный отказ системы управления: ЧПУ не может загрузиться или останавливается в середине работы.

В2: Могут ли другие варианты A20B-3300 заменить -0653?

Нет. Смежные номера деталей в семействе A20B-3300 используются для разных функциональных позиций или разных поколений платформ ЧПУ. Физическое сходство не означает совместимости. Всегда проверяйте конкретно A20B-3300-0653 на этикетке установленной платы.

В3: Что следует проверить перед заключением, что модуль ЦПУ вышел из строя?

Проверьте напряжения питания на плате — неисправный блок питания вызывает симптомы, идентичные отказу ЦПУ, при гораздо меньшей стоимости замены. Проверьте все соединения (на задней панели, модули памяти). Просмотрите состояния светодиодов диагностики на этапе загрузки ЧПУ в соответствии с руководством по техническому обслуживанию, чтобы определить точную стадию неисправности перед заказом замены платы.

В4: Требуется ли повторный ввод параметров ЧПУ при замене модуля ЦПУ?

Параметры ЧПУ находятся в модуле памяти SRAM, а не в модуле ЦПУ. Если модуль SRAM переносится на новую плату ЦПУ без изменений, параметры сохраняются. Проверьте конкретную архитектуру станка — и всегда поддерживайте актуальную резервную копию, независимо от этого.

В5: Где можно приобрести A20B-3300-0653?

На вторичном рынке плат ЧПУ FANUC — у дилеров модулей серии A20B-3300 и специалистов по ремонту ЧПУ. Убедитесь в наличии конкретного суффикса -0653. Для критически важного производственного станка рассмотрите возможность хранения проверенного запасного модуля на месте — отказ модуля ЦПУ вызывает полную остановку станка без возможности работы в пониженном режиме.
