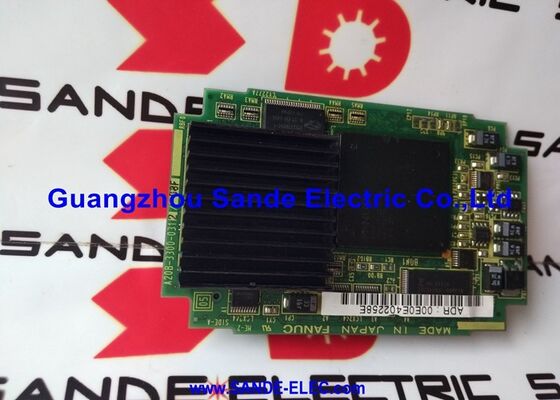

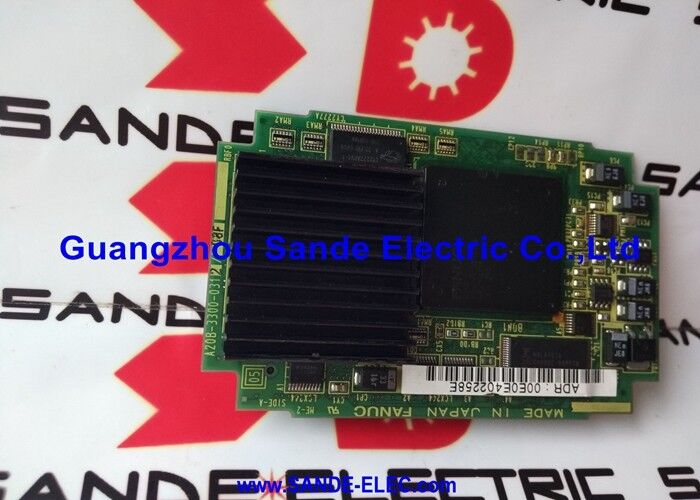

A20B-3300-0641 Фанук ПКБ-карта A20B33000641 A2OB-33OO-O64I

ФАНУК A20B-3300-0641 | Модуль ЦП Power Mate i 486X2 — серия A20B-3300 / Компактная плата ЦП с ЧПУ

Процессор Power Mate i — процессорное ядро ​​компактного периферийного устройства с ЧПУ FANUC

A20B-3300-0641 — это плата модуля ЦП для компактного контроллера ЧПУ Power Mate i от FANUC. Power Mate i — это автономное ЧПУ FANUC для управления периферийными осями, приложений позиционирования и периферийных устройств станков, где не требуется полномасштабное ЧПУ серии i, но требуется точное сервоуправление с замкнутым контуром. Приложения включают позиционеры роботов, оси транспортировки поддонов, индексаторы поворотных столов и вспомогательные оси на сложных многофункциональных машинах.

Обозначение «486X2» идентифицирует архитектуру процессора — ЦП класса 486 с двойной тактовой частотой. Этот модуль обеспечивает ядро ​​обработки для всех операций Power Mate i с ЧПУ: интерполяция по осям, лестничная логика PMC, генерация сервокоманд и управление в реальном времени — все это осуществляется через эту карту. Он подключается к основной плате процессора Power Mate i, обеспечивая работу процессора и связанную с ним логику.

В серии A20B-3300, которая объединяет модули ЦП на нескольких платформах FANUC с ЧПУ, номер -0641 конкретно идентифицирует вариант Power Mate i 486X2. Он явно отличается от A20B-3300-0601 (модуль ЦП 16iB/18iB) и других вариантов A20B-3300, обслуживающих различные системы ЧПУ. Номера деталей близки; функции не взаимозаменяемы.

Ключевые характеристики

Power Mate i — ЧПУ с подключением к хосту или автономное оборудование

Power Mate i обменивается данными с центральным ЧПУ FANUC серии i (16i, 18i, 21i) через канал ввода-вывода FANUC. Хост-ЧПУ выдает команды высокого уровня; Power Mate i самостоятельно управляет собственной программой управления осями. Эта распределенная архитектура позволяет сложным машинам иметь больше осей, чем непосредственно контролирует основное ЧПУ. В качестве альтернативы Power Mate i работает как автономный контроллер для простых одно- или двухосных приложений без какого-либо хост-ЧПУ.

Часто задаваемые вопросы

Вопрос 1: С каким ЧПУ FANUC используется Power Mate, и как к нему подходит A20B-3300-0641?

Power Mate i подключается к центральным ЧПУ FANUC 16i, 18i и 21i через интерфейс I/O Link. A20B-3300-0641 — это плата ЦП, которая обеспечивает ядро ​​обработки Power Mate i — без нее контроллер не может выполнять свою программу управления осями или обмениваться данными с центральным ЧПУ.

В2: Требуется ли замена модуля ЦП A20B-3300-0641 перезагрузки программы?

Модуль ЦП несет в себе процессор, а не хранилище программ. Программы, параметры и данные PMC находятся в модулях FROM и SRAM. Если модули FROM и SRAM остаются неповрежденными при замене только карты ЦП, Power Mate i должен восстановить настроенную работу при следующем включении питания. Убедитесь, что все данные загружаются правильно при первом запуске после замены.

В3: Чем A20B-3300-0641 отличается от A20B-3300-0601?

A20B-3300-0601 — это модуль ЦП для систем управления ЧПУ серии 16iB/18iB (32 МБ SDRAM). A20B-3300-0641 — это модуль ЦП для Power Mate i (процессор 486X2). Они обслуживают совершенно разные платформы ЧПУ FANUC и не являются взаимозаменяемыми ни в одной конфигурации.

Вопрос 4: Power Mate i не загружается. Является ли модуль ЦП вероятной причиной?

Если Power Mate i не проявляет активности при включении питания, а главное ЧПУ генерирует сигнал тревоги канала ввода-вывода для Power Mate, сначала проверьте модули FROM и SRAM — поврежденный FROM препятствует загрузке. Если содержимое FROM подтверждено неповрежденным (или восстановлено из резервной копии), а контроллер по-прежнему не запускается, под подозрением остается модуль ЦП. Проверка замены с заведомо исправным A20B-3300-0641 является окончательной диагностикой.

В5: Откуда получен A20B-3300-0641?

Через рынок послепродажного обслуживания FANUC Power Mate i — продавцы запчастей FANUC с ЧПУ, проверенные поставщики запасных частей и услуги по ремонту с опытом работы с Power Mate i. Подтвердите A20B-3300-0641 (ЦП Power Mate i 486X2) непосредственно на этикетке установленной карты. Серия A20B-3300 охватывает несколько платформ ЧПУ — точный суффикс -0641 является критическим параметром выбора.
