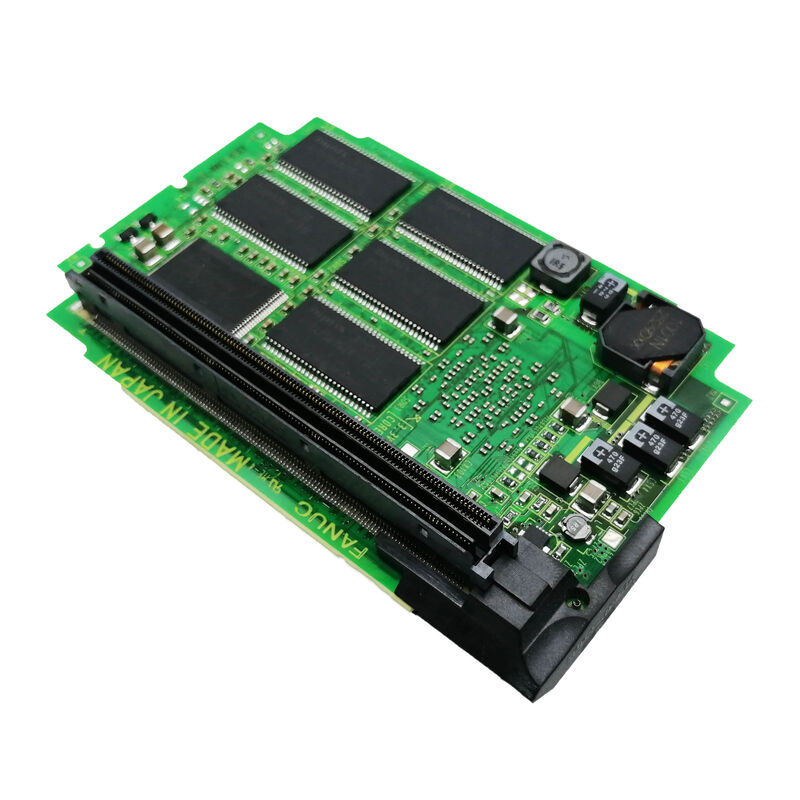

A20B-3300-0638 Фанук ПКБ-карта A20B33000638 A2OB-33OO-O638

A20B-3300-0638∙ FANUC Axis Card A2 ∙ Серия 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD и 0i-MD CNC

Карта оси А2 Сервомозг для серии 0i-D

A20B-3300-0638 подключается непосредственно к главной панели серии 0i-D.Это модуль, который дает 0i-D его сервооси интеллекта управления всей FSSB связи с сервоприводами и координации текущих параметров управления для каждой управляемой оси.

KFAS LLC подтверждает: "A20B-3300-0638 используется в руководстве по техническому обслуживанию Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN".

0i-D представляет собой четвертое поколение FANUC 0i CNC, наиболее широко используемую платформу CNC среднего класса для токарных центров и станков обработки в мировом производстве.Его сервоэффективность напрямую влияет на качество деталей и время цикла, что делает карту оси одной из наиболее значимых плат в стеке оборудования CNC.

Основные характеристики

HRV3 и HRV2 ¢ высокопроизводительный сервоотказ

Поддержка A20B-3300-0638 как для HRV3, так и для HRV2 является значительной.

HRV2:Текущая петля обновляется с интервалами 62,5 мкм стандартный режим высокой скорости отклика, который заменил более ранний HRV1.

HRV3:Текущая петля обновляется с интервалами 31,25 мкм уменьшает погрешность положения при динамических силах резки, и улучшает качество поверхностной отделки при высоких скоростях подачи.

Для высокоточных машинных процессов:высокоскоростная фрезерная обработка формы .

Сценарии применения

0i-TD CNC сервообладатель:Станция FANUC 0i-TD разрабатывает сигналы связи FSSB на одной или нескольких осях.Замена восстанавливает сервокоммуникацию FSSB для всех четырех каналов оси.

0i-MD Поддержка карт оси центра обработки:В обрабатывающем центре 0i-MD проводится техническое обслуживание системы управления.

Частые вопросы

Вопрос 1: является ли A20B-3300-0638 специфичным для 0i-D или также совместим с 0i-C?

KFAS LLC подтверждает A20B-3300-0638 для руководства по техническому обслуживанию 0i-Model D (0i-TD, 0i-MD) B-64305EN.Подтвердите из аппаратной документации 0i-C, что 0638 указан для приложений 0i-C, прежде чем заказывать для этой платформы.

Вопрос 2: Какие сигналы сигнализации указывают на отказ A20B-3300-0638?

сигнализация связи FSSB (SV0401, SV0446,и соответствующие коды ошибок FSSB в списке 0i-D сигнализации) появляющиеся на нескольких осях одновременно, особенно когда сервоприводы и двигатели испытываются правильно, указывают на карту оси как источник неисправности.Одноосевые сигнализации FSSB могут указывать на неисправность на стороне привода, а не на карту оси.

Вопрос 3: Требуется ли замена A20B-3300-0638 каких-либо изменений параметров серво?

Сервопараметры 0i-D (повышение оси, настройка режима HRV, тип двигателя, тип кодера) хранятся в главной SRAM CNC.CNC восстанавливает связь FSSB и применяет существующие параметры серво на всех четырех осях автоматически.

Вопрос 4: В чем разница между A20B-3300-0638 (карта оси A2) и A20B-3300-0637 (карта оси A3)?

JJ Automation подтверждает, что A20B-3300-0637 является Axis Card A3, управляющей функциями управления осью в контроллерах серии 0i и серии 30i. Тип A3 обслуживает более широкую или более мощную платформу, чем тип A2.A2 (0638) подтверждается специально для 0i-D (0i-TD/0i-MD). Подтвердите установленный тип карты с его этикетки не заменяйте A3 на A2 или наоборот без проверки аппаратной совместимости.
