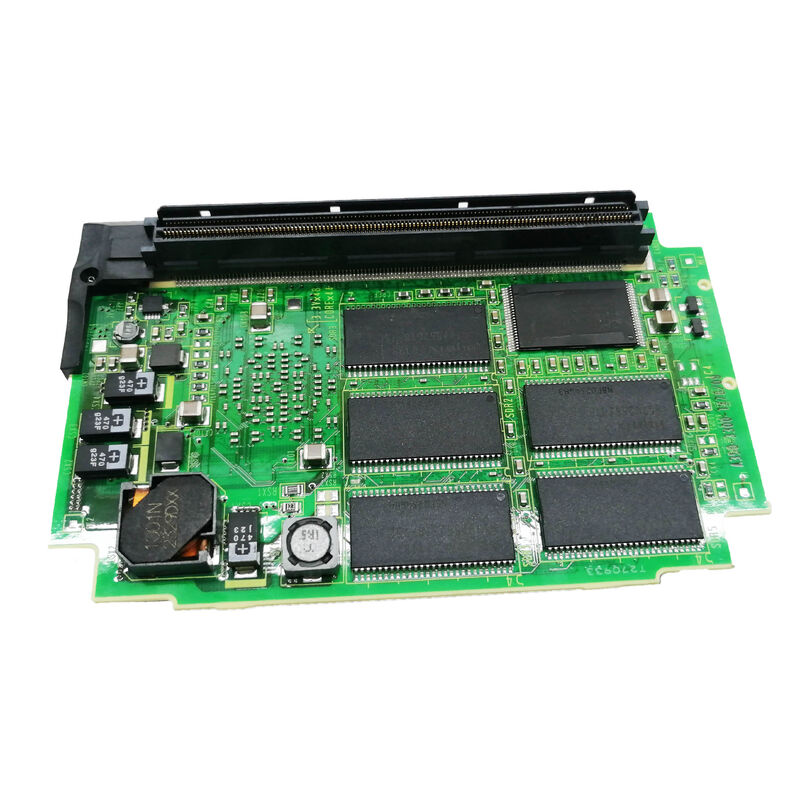

A20B-3300-0635 Фанук ПКБ-карта A20B33000635 A2OB-33OO-O635

A20B-3300-0635∙ Карта оси FANUC A1 ∙ Модуль управления сервоосями / Семейство A20B-3300-063x / Интерфейс привода CNC

Карта оси ∙ Что это такое и что она делает

Карта оси в архитектуре FANUC CNC представляет собой выделенный плагин-модуль, который обеспечивает интерфейс сервооси между главной платой ЦП и усилителями сервопривода.ни модуль памяти это специализированная карта процессора, отвечающая специально за связь и управление сервоосной.

A20B-3300-0635 (Axis Card A1) выполняет следующие основные функции:

Мастер связи FSSB:Сгенерирует FSSB (Fiber-optic Servo Serial Bus) сигналы, которые управляют усилителями сервопривода.Эта карта передает команду положения к каждой оси привода и получает обратную связь кодера цикл, который закрывает петлю положения для каждой управляемой оси.

Обработка сервокоординатов:Команда положения для каждой оси должна быть рассчитана относительно текущего положения серво, в пределах системы координат CNC.Карта оси обрабатывает арифметику, которая переводит результат интерполяции CNC в команду привода по оси.

Интерфейс управления цифровым током:Поток данных FSSB от оси карты включает не только команды позиции, но и параметры данных для сервопривода текущих петлей управления, значения усиления, настройки режима HRV2/HRV3,и защитные пороги, определяющие динамическое поведение привода.

Основная информация о продукте

A20B-3300-063x Семейство карт Axis

Серия A20B-3300-063x представляет собой определенное семейство модулей Axis Card с несколькими обозначениями типов:

Типовые обозначения "A1, A2, A3" представляют собой различные уровни возможностей или конфигурации для конкретной платформы в рамках этого семейства карт Axis.A1 (0635) является базовым типом ∙ стандартной конфигурацией, которая отвечает основным требованиям к управлению сервоосной.

Сценарии применения

Неисправность оси карты на FANUC CNC:FANUC CNC разрабатывает сигнализацию связи FSSB на определенных осях. Карта оси A1 (A20B-3300-0635) определяется как ошибка. Замена восстанавливает сервокоммуникацию FSSB.

Услуги по обслуживанию модуля управления оси с ЧПУ:Система FANUC CNC, проходящая техническое обслуживание электроники, подвергается замене оси карты.

Частые вопросы

Вопрос 1: В чем разница между Axis Card A1 (A20B-3300-0635) и Axis Card A2 (A20B-3300-0638)?

Тип A1 является базовой конфигурацией семейства карт 063x Axis. Тип A2 (A20B-3300-0638) подтвержден для приложений серии 0i-D (0i-TD/0i-MD) с максимумом 4 осей, сервоуправлением HRV3/HRV2.Тип A1 обслуживает другую конфигурацию платформы в рамках одной и той же архитектуры карт оси.

Вопрос 2: Сколько сервоосей поддерживает A20B-3300-0635?

Количество осей, поддерживаемых A20B-3300-0635, зависит от его конкретной конфигурации канала FSSB.Подтвердить количество осей из соответствующего руководства FANUC CNC для конкретной системы, в которой установлена A20B-3300-0635..

Вопрос 3: Требуется ли замена A20B-3300-0635 повторным вводом параметров сервоустройства?

После установки заменного A20B-3300-0635 параметры серво находятся в основной памяти CNC, а не в оси карты.CNC перезагружает существующие параметры и восстанавливает связь FSSB со всеми сервоприводамиПроверьте нормальный сервоотказ перед возвращением к производству.

Вопрос 4: совместим ли A20B-3300-0635 с сервоуправлением HRV3?

Поверьте из соответствующего руководства по техническому обслуживанию FANUC, поддерживает ли карта оси типа A1 HRV3. тип A2 (0638) подтвержден для HRV3/HRV2.Включает ли тип A1 возможности HRV3 зависит от его конкретной спецификации оборудования.

Q5: Как я могу подтвердить, что A20B-3300-0635 является правильной картой оси для моего CNC?

Если на этикетке установленной карты указано A20B-3300-0635, то это подтвержденная замена.Ссылка на таблицу запасных частей в соответствующем руководстве по техническому обслуживанию FANUC CNC.
