A20B-3300-0601 Плата печатной платы Fanuc A20B33000601 A2OB-33OO-O6OI

ФАНУК A20B-3300-0601 | Модуль ЦП серии 16iB / 18iB — SDRAM 32 МБ / сменная печатная плата

Центральный процессор конфигурации 16iB и 18iB — 32MB SDRAM

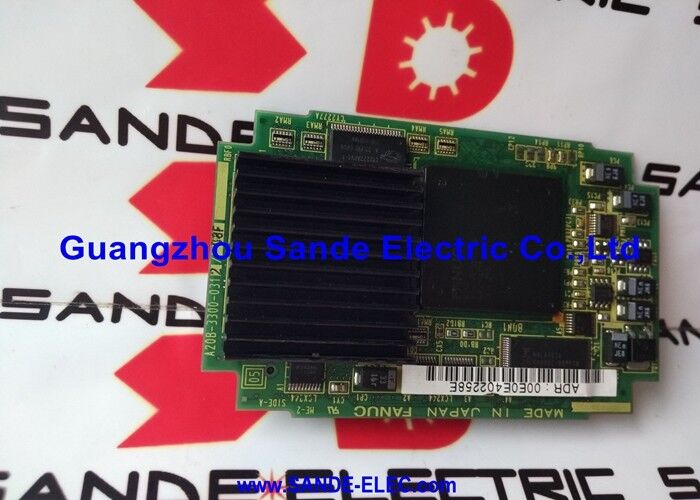

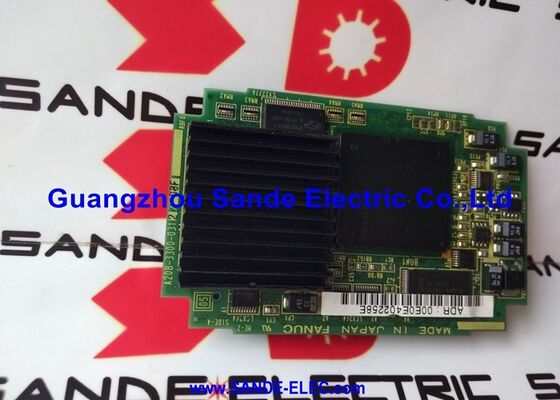

A20B-3300-0601 — это сменная плата модуля ЦП для контроллеров ЧПУ FANUC серий 16iB и 18iB. Он содержит 32 МБ SDRAM и устанавливается на материнскую плату основного процессора блока управления, где обеспечивает процессор и рабочую память, из которых работает ЧПУ. Все выполнение циклов ЧПУ, интерполяция, генерация сервокоманд, управление HMI и обработка фоновых задач выполняются через этот модуль.

Модули ЦП серии A20B-3300 различаются по емкости SDRAM или DRAM. Вариант -0600 обеспечивает 16 МБ; -0601 обеспечивает 32 МБ SDRAM. Конфигурация 32 МБ предназначена для наиболее требовательных приложений 16iB и 18iB — многоосных систем, сложных программных сред или конфигураций, в которых дополнительный запас рабочей памяти поддерживает более сложные функции ЧПУ и дополнительное программное обеспечение.

Модуль представляет собой сменную карту, а не отдельную плату — он подключается к материнской плате основного процессора через краевой разъем, занимая определенное положение слота на этой плате. Основная плата ЦП обеспечивает питание и соединение системы; A20B-3300-0601 содержит процессорное ядро ​​и SDRAM.

Ключевые характеристики

-0600 против -0601 — объем памяти определяет вариант

Эти два варианта не являются взаимозаменяемыми без подтверждения требований к памяти системы ЧПУ. Замена должна соответствовать объему и типу памяти установленного варианта. Установка модуля 16 МБ там, где требовалось 32 МБ, может привести к сбоям загрузки или отсутствию доступности функций, если программное обеспечение ЧПУ требует конфигурации памяти большего размера.

Примечания по замене — данные FROM/SRAM без изменений

A20B-3300-0601 оснащен SDRAM — энергозависимой рабочей памятью. Программные данные, параметры и системное программное обеспечение ЧПУ хранятся в модуле FROM/SRAM (обычно серия A20B-3900-0xxx), а не в этой карте ЦП. Замена модуля ЦП не изменяет сохраненную программу или данные параметров. ЧПУ загружает свои данные времени выполнения из FROM/SRAM в SDRAM модуля ЦП при каждом включении питания. Перед любой заменой печатной платы по-прежнему рекомендуется выполнить актуальное резервное копирование всех данных ЧПУ, но риск потери данных при замене только модуля ЦП ниже, чем при замене модуля FROM/SRAM.

Часто задаваемые вопросы

В1: В чем функциональная разница между A20B-3300-0600 (16 МБ) и A20B-3300-0601 (32 МБ)?

Оба являются модулями ЦП для 16iB и 18iB. SDRAM объемом 32 МБ в модели -0601 обеспечивает больше рабочей памяти для активной среды выполнения ЧПУ, что полезно для сложных многоосевых систем, больших программ или дополнительных функций, требующих дополнительного объема памяти во время выполнения. Конфигурация оборудования установленной системы ЧПУ определяет, какой вариант требуется. Замена -0600 там, где требуется -0601, может привести к ограничению функций или ошибкам загрузки.

В2: Сохраняет ли A20B-3300-0601 параметры или программы ЧПУ?

Нет. SDRAM энергозависима — все данные теряются при выключении питания. Параметры ЧПУ, программы, коррекции инструмента и системное программное обеспечение хранятся в FROM и SRAM с батарейным питанием (обычно в отдельном модуле A20B-3900-xxxx). Модуль ЦП загружает эти данные из модуля FROM/SRAM в свою SDRAM при каждом запуске. Замена модуля ЦП не меняет конфигурацию сохраненных данных ЧПУ.

Вопрос 3: ЧПУ загружается, но отображает сигналы об ошибках памяти. Является ли A20B-3300-0601 вероятной причиной?

Сбои модуля SDRAM могут вызывать сигналы тревоги об ошибках памяти при запуске — ЧПУ обнаруживает, что рабочая память не реагирует правильно во время самотестирования при включении питания. Однако ошибки памяти при загрузке также возникают из-за разряженных резервных батарей SRAM (которые влияют на FROM/SRAM, а не на эту карту) или повреждения данных FROM. Различать по коду аварийного сигнала: аварийные сигналы, указывающие на неисправности DRAM или рабочей памяти, указывают на этот модуль; Аварийные сигналы SRAM или FROM указывают на модуль FROM/SRAM.

Вопрос 4: Необходимо ли настраивать ЧПУ после замены A20B-3300-0601?

Если заменяется только модуль ЦП, а модуль FROM/SRAM остается неповрежденным, параметры ЧПУ и программное обеспечение загружаются из FROM/SRAM как обычно. ЧПУ должно возобновить свое настроенное состояние при следующем включении питания. Прежде чем вернуться к производству, убедитесь, что все параметры и функции не повреждены, проверив страницы параметров ЧПУ и проверив работу ввода-вывода и привода.

В5: Откуда получен A20B-3300-0601?

Через рынок запчастей FANUC 16iB/18iB для ЧПУ — дилеров печатных плат FANUC i-серии, специалистов по ремонту ЧПУ и проверенных поставщиков. Подтвердите A20B-3300-0601 (32 МБ SDRAM) на этикетке установленного модуля. A20B-3300-0600 (16 МБ) не является прямой заменой без подтверждения спецификации памяти системы ЧПУ.
