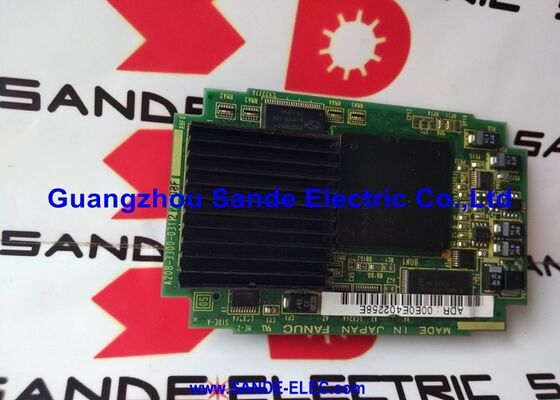

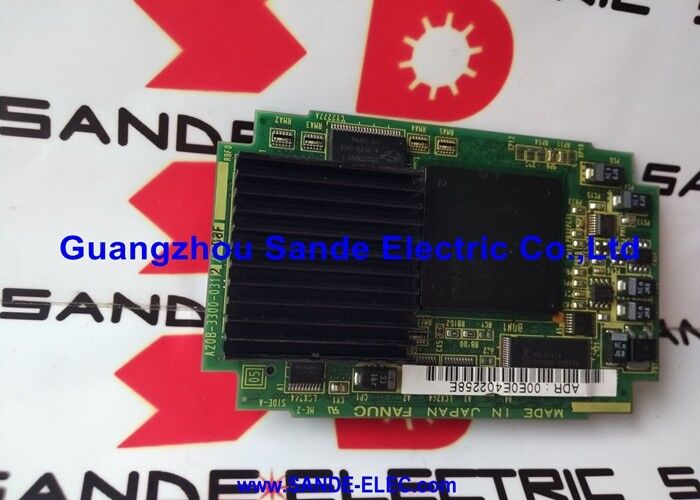

A20B-3300-0600 Печатная плата Fanuc A20B33000600 A2OB-33OO-O6OO

A20B-3300-0600∙ FANUC Серия 16i-B и 18i-B Модуль процессора ∙ Pentium MMX / 16MB SDRAM / Плагиновая процессорная карта / F16iB F18iB

Серия 16i-B и 18i-B

Контроллеры FANUC серии 16i-B и 18i-B представляют собой аппаратное обновление поколения B среднего и высокого класса CNC серии i FANUC.Эти системы питают комплексные станции (16i-B) и станции по обработке (18i-B), где больше осей, более продвинутый сервоуправление, и больше вариантов CNC требуется, чем экономический уровень 0i-B может поддерживать.

A20B-3300-0600 - это процессорная карта Pentium MMX для этих контроллеров ′′ "мозг" 16i-B/18i-B, который выполняет все программное обеспечение управления CNC из рабочей памяти SDRAM 16MB.

Основные характеристики

A20B-3300-060x ?? Семейство модулей процессоров Pentium MMX

Диапазон 060x - это семейство модулей процессоров Pentium MMX для платформ CNC поколения i-B:

0600 - это специфический вариант 16i-B/18i-B, отличающийся от 0602/0603, который обслуживает 21i-B. Несмотря на то, что все они используют один и тот же процессор Pentium MMX,три платы обслуживают разные розетки для главной платы CNC и не взаимозаменяемы.

SDRAM

Обозначение "CPU SDRAM 16MB" в описании продукта специально идентифицирует технологию памяти как SDRAM.Стандартная DRAM использует асинхронный интерфейс. Время передачи данных независимо от часов процессора., требующие состояния ожидания между доступом к памяти.

SDRAM устраняет эти состояния ожидания, синхронизируя все операции памяти с системными часами.Первый доступ требует нескольких циклов часов, но последующие доступа в том же ряду достигают максимальной пропускной способности шины шины без дополнительных состояний ожидания. Для программного обеспечения CNC, которое получает доступ к памяти в последовательных моделяхСканирование PMC лестницы SDRAM в режиме взрыва обеспечивает постоянное преимущество производительности.

Сценарии применения

Неисправность модуля ЦПУ 16i-B:В обрабатывающем центре FANUC 16i-B возникают сбои на уровне процессора CNC не инициируется или генерирует сигналы тревоги, связанные с процессором.Замена восстанавливает процессор и его 16 МБ рабочей памяти.

18i-B поворачивающий центр процессора обновление:Повернительный центр серии 18i-B обновляется с стандартного модуля Pentium на модуль A20B-3300-0600 Pentium MMX.Улучшенная кэш и производительность SDRAM сокращают время обработки блоков для сложных многоосевых программ поворота.

Частые вопросы

Вопрос 1: В чем разница между A20B-3300-0311 (стандартный Pentium) и A20B-3300-0600 (Pentium MMX) для 16i-B/18i-B?

A20B-3300-0311 использует стандартный процессор Intel Pentium. A20B-3300-0600 использует процессор Intel Pentium MMX с удвоенным кэшем L1, памятью SDRAM (против DRAM), улучшенным прогнозированием ветвей,и набор инструкций MMX. Pentium MMX обеспечивает лучшую производительность при интенсивных нагрузках на кэширование, таких как обработка CNC и выполнение PMC. Оба служат серии 16i-B/18i-B.

Q2: Может ли A20B-3300-0600 заменить A20B-3300-0602 (21i-B Pentium MMX модуль)?

Хотя оба используют Pentium MMX с 16 МБ DRAM, A20B-3300-0600 для 16i-B/18i-B и A20B-3300-0602 для 21i-B.Конфигурации разъемов и назначение сигналов для платформы делают их не взаимозаменяемыми.

Вопрос 3: влияет ли замена A20B-3300-0600 на параметры или программы CNC?

Параметры и программы CNC находятся в модулях SRAM и FROM. Замена CPU-карты не влияет на сохраненные данные.CNC запускается из FROM и читает параметры из SRAM.

Q4: Содержит ли A20B-3300-0600 также FROM и SRAM, или они разделены?

A20B-3300-0600 содержит процессор и 16 МБ рабочей памяти SDRAM. FROM (non-volatile system software storage) and SRAM (battery-backed parameters/programme storage) reside in separate memory modules that plug into positions on or near the main board — not integrated on the CPU cardЭта модульная архитектура памяти подтверждена CNC-Shopping для платформы 16i-B/18i-B.
