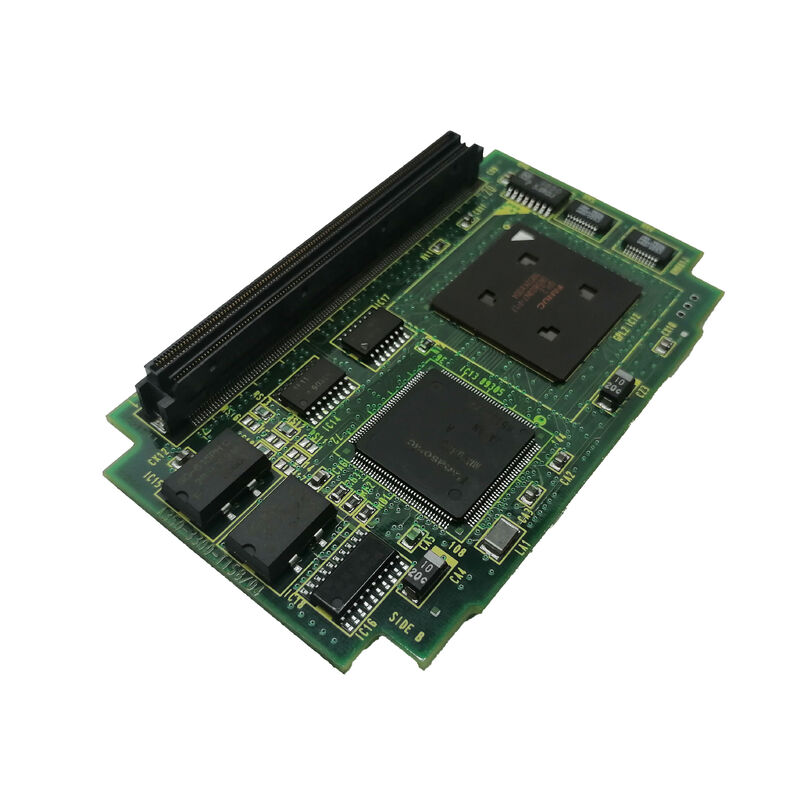

A20B-3300-0552 Fanuc PCB Board A20B33000552 A2OB-33OO-O552 Площадка для печатных пластин

А20Б-3300-0552 | Модуль серии FANUC A20B-3300-055x — рядом с модулем графического интерфейса 0551 / Дисплей ЧПУ и функция интерфейса

A20B-3300-055x — линейка модулей с графическим интерфейсом и дисплеем

Линейка A20B-3300-055x в более широкой серии A20B-3300 дополнена подтвержденным A20B-3300-0551 (МОДУЛЬ ГРАФИЧЕСКОГО ИНТЕРФЕЙСА ПОЛЬЗОВАТЕЛЯ С 128 МБ DRAM) — выделенным процессором графического пользовательского интерфейса для систем ЧПУ FANUC с расширенным дисплеем и функциями ПК.

A20B-3300-0552, расположенный рядом, принадлежит к тому же диапазону 055x. В серии A20B-3300 платы с близкими номерами последовательно выполняют связанные функции в одной и той же категории приложений. Парные доски из этой серии:

• А20Б-3300-0602/0603:21i-B модулей Pentium MMX, варианты 16 МБ и 32 МБ
• А20Б-3300-0635/0638:Варианты осевой карты A1 и A2
• А20Б-3300-0551/0552:Модуль GUI и его компаньон 055x

Пара 0551/0552, скорее всего, представляет собой соответствующие функциональные платы дисплея или графического пользовательского интерфейса — либо разные варианты памяти или спецификации, либо дополнительные модули в одной и той же архитектуре дисплея.

Основная информация о продукте

Архитектура графического пользовательского интерфейса — где подходит 0552

Архитектура процессора FANUC с графическим пользовательским интерфейсом отделяет обработку функций дисплея и ПК от основного модуля ЦП ЧПУ. A20B-3300-0551 подтвержден в качестве основного модуля графического пользовательского интерфейса в этой архитектуре, обеспечивающего рабочее пространство DRAM объемом 128 МБ для рендеринга дисплея, графики траектории инструмента и функциональных приложений ПК.

Роль A20B-3300-0552 в том же диапазоне 055x предполагает, что он участвует в той же области функций дисплея или графического пользовательского интерфейса:

Вариант графического интерфейса с большим объемом памяти:Модуль графического пользовательского интерфейса 0552 с большим количеством DRAM, чем у 0551, — предназначен для конфигураций ЧПУ с более интенсивным программным обеспечением ПК или требованиями к дисплею с более высоким разрешением.

Модуль графического интерфейса другой платформы:Модуль графического пользовательского интерфейса, соответствующий конкретному варианту платформы ЧПУ, где 0551 и 0552 обслуживают разные поколения оборудования или конфигурации основной платы.

Сопутствующий интерфейс дисплея:Отдельная плата в цепочке дисплея, работающая вместе с 0551 и обеспечивающая определенные выходные данные дисплея или функции интерфейса контроллера.

Точную функцию проверьте на этикетке установленного модуля и в соответствующем руководстве по техническому обслуживанию ЧПУ FANUC.

Сценарии применения

Ошибка системы отображения ЧПУ:В ЧПУ FANUC возникают неисправности, связанные с дисплеем: на панели оператора отображается поврежденная графика или функция дисплея не работает. A20B-3300-0552 обозначен на этикетке как неисправный. Замена восстанавливает функцию дисплея.

Запасной модуль GUI:Производственное предприятие, оснащенное ЧПУ FANUC с модулями дисплея диапазона 055x, имеет на складе A20B-3300-0552 и A20B-3300-0551 в качестве запасных частей для системы отображения.

Часто задаваемые вопросы

В1: Как убедиться, что A20B-3300-0552 является подходящим модулем для моего ЧПУ?

Прочтите номер детали на этикетке установленного модуля. Если там написано A20B-3300-0552, это подтвержденная замена. Перекрестная ссылка на соответствующую таблицу запасных частей в руководстве по техническому обслуживанию ЧПУ FANUC для подтверждения точного функционирования модуля.

В2: Взаимозаменяем ли A20B-3300-0552 с A20B-3300-0551?

Оба находятся в одном диапазоне 055x и выполняют соответствующие функции отображения/графического интерфейса. Взаимозаменяемы ли они напрямую, зависит от того, являются ли они вариантами одного и того же модуля или отдельными платами с разными характеристиками. Прежде чем заменять одно на другое, проверьте документацию по оборудованию.

В3: Влияет ли замена A20B-3300-0552 на параметры или программы ЧПУ?

Нет. Параметры и программы ЧПУ находятся в модулях SRAM и FROM на главной плате ЧПУ, а не в графическом интерфейсе или модулях дисплея. Замена A20B-3300-0552 не влияет на сохраненные данные обработки.

В4: Если A20B-3300-0552 выйдет из строя, продолжит ли ЧПУ обработку?

Как и в случае с модулем графического пользовательского интерфейса A20B-3300-0551, отказ модуля дисплея влияет на видимость оператора, но не на основную функцию обработки ЧПУ. Главный процессор продолжает выполнять программы и управлять сервоосями. Безопасный подход заключается в том, чтобы позволить текущей программе достичь контролируемой остановки до устранения неисправности модуля.
