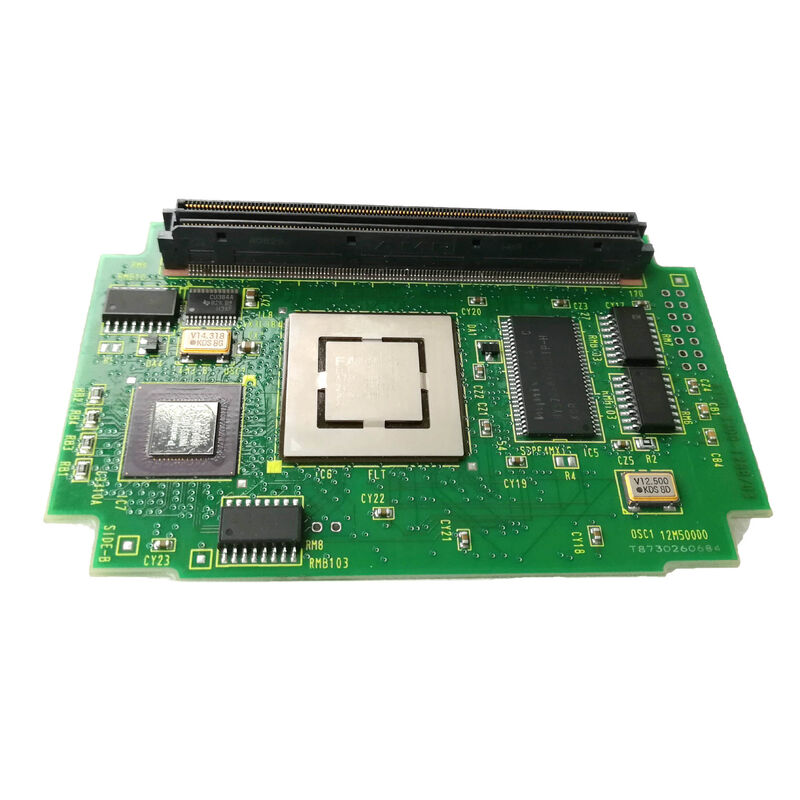

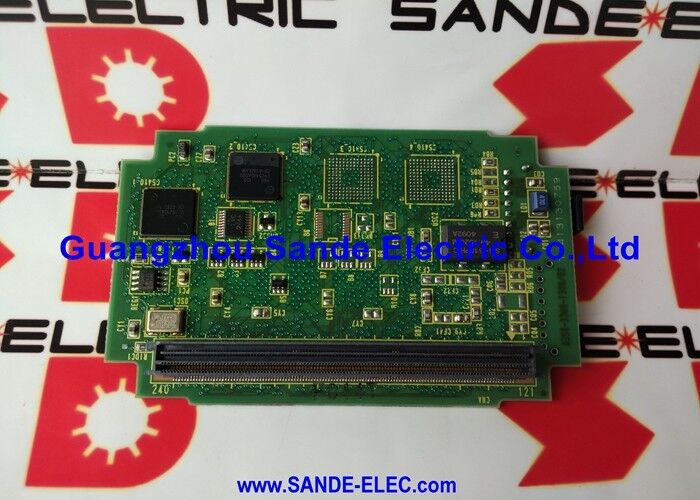

A20B-3300-0551 Печатная плата Fanuc A20B33000551 A2OB-33OO-O55I

А20Б-3300-0551 | Модуль графического пользовательского интерфейса FANUC — 128 МБ оперативной памяти / процессорная плата графического пользовательского интерфейса / дисплей ЧПУ и функции ПК / серия A20B-3300

Модуль графического интерфейса — специальная обработка графики

A20B-3300-0551 не является модулем ЦП общего назначения.Модуль графического интерфейса пользователяпредназначен для обработки изображений и функций графического интерфейса. В то время как основной модуль ЦП ЧПУ отвечает за программную интерполяцию, управление осями и координацию системы, модуль графического пользовательского интерфейса отвечает за визуальный интерфейс оператора.

Такое функциональное разделение обеспечивает важное архитектурное преимущество: работа дисплея оператора остается плавной и отзывчивой, даже когда главный процессор ЧПУ сильно загружен сложными многоосными вычислениями. Каждый процессор обрабатывает свой собственный домен, не конкурируя за время обработки.

Ключевые характеристики

Модуль графического интерфейса A20B-3300 и модуль ЦП — дополнительные функции

Серия A20B-3300 содержит как общие модули ЦП (например, модуль A20B-3300-0293 486 и модуль A20B-3300-0312 Pentium, описанные в этой серии), так и специализированные функциональные модули, такие как A20B-3300-0551.

Отношения в конфигурации ЧПУ:

Главный модуль ЦП:Выполнение программы, интерполяция движения, лестница PMC, сервосвязь, координация системы.

Модуль графического интерфейса (A20B-3300-0551):Визуализация дисплея, интерфейс оператора, графическая обратная связь, функциональные приложения ПК.

Оба подключаются к одной основной плате, но обслуживают независимые домены обработки. Неисправность модуля графического пользовательского интерфейса может привести к нарушению работы дисплея оператора, пока ЧПУ продолжает обработку — и наоборот.

Сценарии применения

Ошибка модуля графического интерфейса на ЧПУ с функцией ПК:В ЧПУ FANUC с функцией ПК возникают проблемы с отображением — графический интерфейс становится медленным, отображение траектории инструмента не отображается или функция ПК выходит из строя. ЧПУ продолжает обработку в обычном режиме. В качестве неисправности определен модуль графического интерфейса A20B-3300-0551. Замена восстанавливает работоспособность дисплея и ПК.

Ремонт дисплея с ЧПУ:Качество графического изображения системы ЧПУ FANUC за годы эксплуатации ухудшилось. Модуль графического интерфейса A20B-3300-0551 заменяется в рамках обновления системы отображения.

Часто задаваемые вопросы

Вопрос 1: Какие системы ЧПУ используют модуль графического интерфейса A20B-3300-0551?

Емкость DRAM A20B-3300-0551 в 128 МБ и обозначение «GUI Module» указывают на высокопроизводительную конфигурацию, ориентированную на дисплей, что соответствует системам ЧПУ FANUC поколения iB с функцией ПК или опциями дисплея с высоким разрешением. Подтвердите применимую модель ЧПУ в документации по аппаратному обеспечению главной платы хоста.

В2: Влияет ли замена A20B-3300-0551 на параметры ЧПУ или программы обработки детали?

Нет. Параметры ЧПУ и программы обработки детали находятся в модулях памяти SRAM и FROM на основной плате, а не в модуле графического пользовательского интерфейса. Замена A20B-3300-0551 не влияет на эти сохраненные значения. После установки замены дисплей и функции GUI восстанавливаются. На возможности обработки ЧПУ никогда не влияла неисправность модуля графического интерфейса.

В3: Что произойдет, если модуль графического интерфейса A20B-3300-0551 выйдет из строя во время выполнения программы ЧПУ?

Если модуль графического интерфейса выходит из строя во время производства, функции обработки ЧПУ продолжаются — главный процессор, сервооси и PMC не затрагиваются. Дисплей оператора может стать нефункциональным или работать нестабильно, что сделает невозможным наблюдение за программой или взаимодействие с ЧПУ с панели оператора. Машину следует безопасно остановить при первой же возможности для замены неисправного модуля.

Вопрос 4: Достаточно ли 128 МБ для современных приложений ПК?

128 МБ DRAM в A20B-3300-0551 было достаточно для функций ПК поколения FANUC iB. Для приложений ПК, разработанных и сертифицированных для этого поколения ЧПУ, достаточно памяти в размере 128 МБ. Использование современного программного обеспечения для ПК, не сертифицированного для этого поколения ЧПУ FANUC, не рекомендуется независимо от доступной памяти — для функций ПК используйте только программное обеспечение, сертифицированное FANUC и производителем станков.
