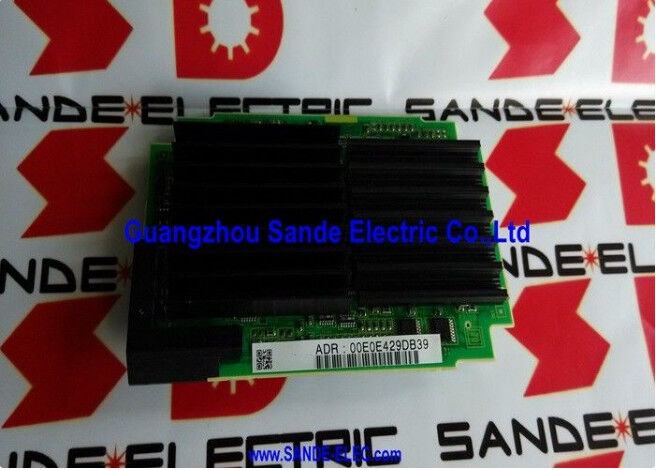

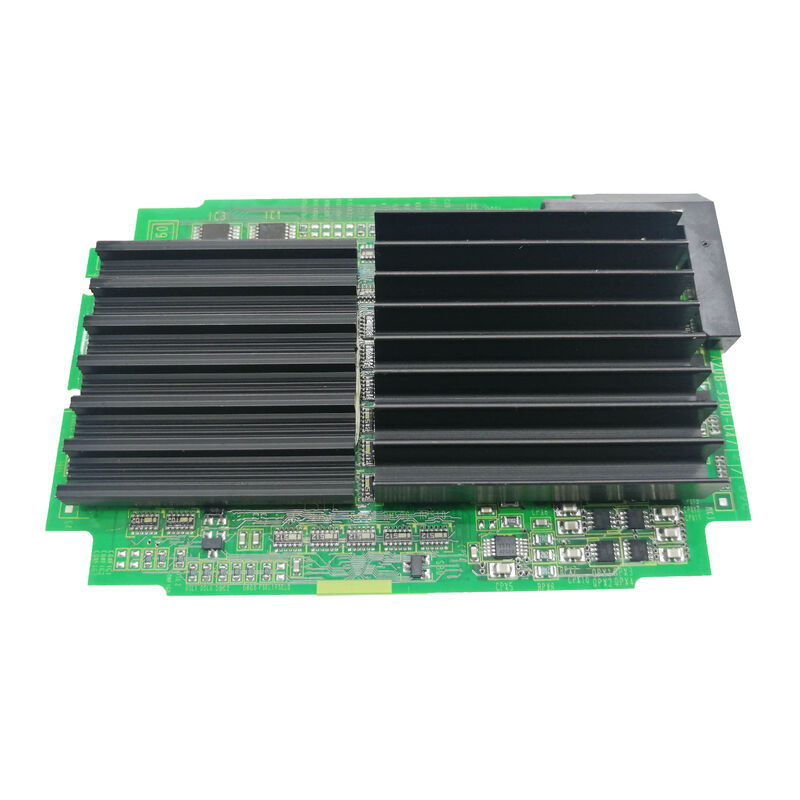

A20B-3300-0478 Фанук ПКБ-карта A20B33000478 A2OB-33OO-O478

А20Б-3300-0478 | Дополнительный модуль сервопривода FANUC FSSB — 30i / 31i / 32i / R-30i / оптоволоконное расширение сервопривода / многоосевой DSP

Надстройка FSSB — расширение возможностей сервооси

Серии 30i/31i/32i — это платформа ЧПУ FANUC с высочайшими возможностями, предназначенная для станков с самыми высокими требованиями к количеству осей. A20B-3300-0478 — это дополнительный сервомодуль, который расширяет возможности сервооси FSSB системы FS30i за пределы возможностей базовой основной платы.

Необходимость в этом дополнительном модуле обусловлена ​​профилем применения 30i/31i/32i. ЧПУ FANUC серии 30i теоретически может управлять до 32 сервоосями по нескольким путям. Базовые каналы FSSB на основной плате обслуживают определенное количество осей. Для конфигураций, которые выходят за рамки этой базовой мощности — многопутевые системы обработки, роботы со многими соединениями, сложные составные станки — A20B-3300-0478 предоставляет дополнительные каналы FSSB.

Ключевые характеристики

Совместимость R-30i — робот и ЧПУ на одной платформе

R-30i — это контроллер робота FANUC для Arc Mate, LR-Mate и многих других семейств промышленных роботов FANUC. Тот факт, что A20B-3300-0478 обслуживает как ЧПУ 30i, так и контроллер робота R-30i, отражает общую аппаратную архитектуру флагманских платформ FANUC.

И ЧПУ FS30i, и робот R-30i используют одну и ту же архитектуру FSSB для управления сервоосями:

• В ЧПУ: FSSB подключается к сервоприводам Alpha-i SVM для осей станков.
• В роботе: FSSB подключается к сервоприводам суставов робота.

Один модуль A20B-3300-0478 может использоваться в любом приложении — обеспечивая расширение оси FSSB для обрабатывающего центра 30i или промышленного робота FANUC с использованием контроллера R-30i.

Сценарии применения

Система обработки с большим количеством осей 30i с ЧПУ:ЧПУ FANUC серии 30i управляет 9-осевым обрабатывающим центром — больше осей, чем могут обслужить каналы FSSB базовой материнской платы. A20B-3300-0478 обеспечивает дополнительные каналы FSSB, необходимые для подсчета расширенных осей.

Неисправность сервомодуля робота R-30i:У промышленного робота FANUC, управляемого R-30i, возникают сбои связи FSSB на одной или нескольких шарнирных осях. В качестве неисправности определяется дополнительный сервомодуль A20B-3300-0478. Замена восстанавливает полную связь FSSB со всеми объединенными дисками.

Часто задаваемые вопросы

Вопрос 1: Как A20B-3300-0478 физически подключается к основной плате 30i?

A20B-3300-0478 — это сменный модуль, который устанавливается горизонтально на основную плату ЦП 30i/R-30i — аналогично тому, как дополнительная карта подключается к основной плате. Он передает сигналы питания и управления через межплатный разъем и предоставляет оптоволоконные разъемы FSSB для соединений цепи сервопривода.

В2: Какие сервоприводы подключаются к A20B-3300-0478?

A20B-3300-0478 имеет оптоволоконные выходы FSSB, которые подключаются к модулям сервоприводов FANUC Alpha-i (серия A06B-6114 αis, серия A06B-6096 Alpha SVM и т. д.) в шлейфовой топологии. Каждый канал FSSB дополнительного модуля может обслуживать несколько последовательно соединенных накопителей.

В3: Требует ли замена A20B-3300-0478 изменения параметров сервопривода?

Нет. Все параметры сервопривода для осей, обслуживаемых этим дополнительным модулем, находятся в основной SRAM ЧПУ или контроллера робота. После установки замены система восстанавливает связь FSSB со всеми подключенными приводами и автоматически применяет существующие параметры.

Вопрос 4: Является ли A20B-3300-0478 взаимозаменяемым для приложений с ЧПУ (30i) и роботов (R-30i)?

Аппаратный модуль подтвержден для контроллеров роботов с ЧПУ 30i/31i/32i и R-30i. Однако конкретная конфигурация (количество каналов FSSB, настройки программного обеспечения) может отличаться в зависимости от приложения ЧПУ и робота. Перед перекрестной заменой убедитесь в соответствующем руководстве по техническому обслуживанию, что один и тот же вариант модуля подходит для обоих приложений.

Вопрос 5: В чем разница между A20B-3300-0478 и картами Axis (A20B-3300-063x)?

Карты осей A20B-3300-063x (0635/0638) представляют собой базовые модули управления осями для платформ ЧПУ FANUC нижнего уровня (0i-D и аналогичных). A20B-3300-0478 — это дополнительный модуль расширения сервоприводов, специально предназначенный для платформ FS30i и R-30i, которые уже имеют базовые каналы FSSB на основной плате и требуют этого дополнения для расширенного количества осей. Они обслуживают разные уровни платформы ЧПУ.
