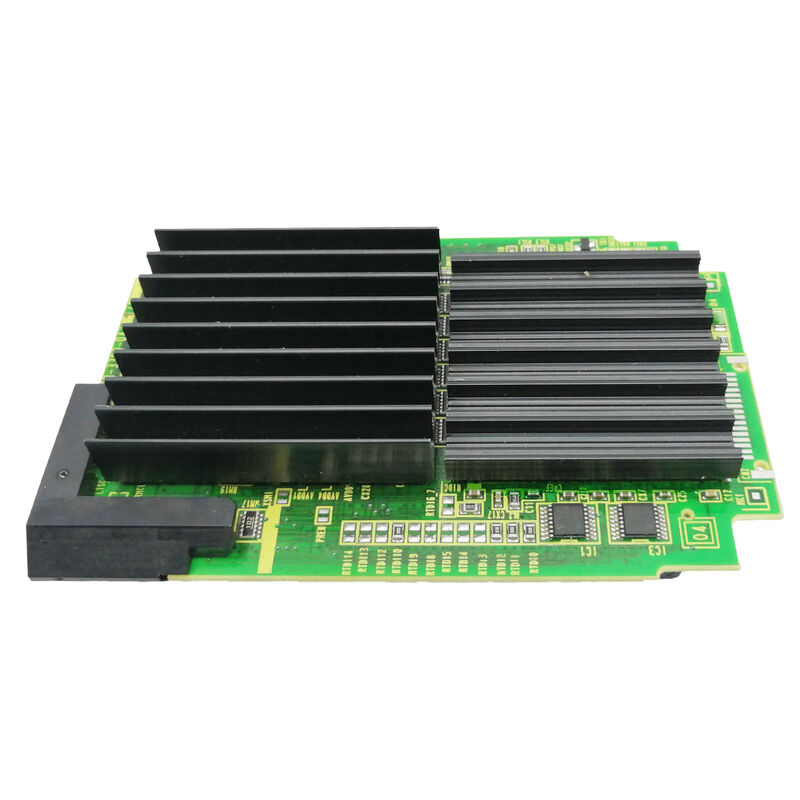

A20B-3300-0471 Печатная плата Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471∙ FANUC Модуль процессора B3 поколения 128 МБ DRAM / Серия 16i-B / 18i-B / 21i-B / Полная память B-поколения

B3

A20B-3300-0471 - это модуль процессора с максимальной памятью для платформ CNC поколения FANUC i-B.он удваивает рабочую память модуля B2 (A20B-3300-0470) и обеспечивает в восемь раз большую память, чем оригинальные модули Pentium MMX, которые впервые служили этим платформам.

Эта емкость 128 МБ не является роскошью ∙ это соответствующая спецификация для систем CNC серии 16i-B, 18i-B и 21i-B, которые:

Полностью опционально:Расширенные варианты программного обеспечения, включая AICC (AI Contour Control), 5-осевые преобразования, оптимизацию серво, графическую проверку и другие, каждый добавляет к программному обеспечению CNC.Полностью опциональный i-B CNC использует 128 МБ памяти модуля B3.

Функция ПК включена:CNC серии i-B поддерживает встроенную функцию ПК для пользовательских приложений HMI, сбора данных и DNC.Функциональное программное обеспечение ПК работает в той же рабочей памяти, что и ядло ЦНК 128 МБ обеспечивает достаточное пространство для обоих.

Обслуживает платформу 21i-B:21i-B является более сложной платформой, чем 16i-B/18i-B. B3 является единственным подтвержденным модулем процессора, охватывающим все три: 16i-B, 18i-B и 21i-B. B2 (0470) подтвержден только для 16i-B и 18i-B.

Основные характеристики

B2 против B3

Выбор между B2 (A20B-3300-0470) и B3 (A20B-3300-0471) зависит от установленной конфигурации CNC:

Для простой замены: совпадает с обозначением установленного модуля. CNC, сконфигурированный с B2, был проверен с 64MB. CNC с B3 использует полный 128MB.Замена без пересмотра конструкции может работать в одном направлении (B3 в слоте B2), эффективно обеспечивая больше памяти, чем необходимо), но не другой (B2 в слоте B3 обеспечит половину ожидаемой памяти).

Сценарии применения

Неисправность модуля ЦПУ 21i-B:В обрабатывающем центре FANUC серии 21i-B возникают неисправности на уровне процессора. Модуль A20B-3300-0471 подтвержден как правильный модуль B3. Замена восстанавливает обработку процессора 128 МБ.

Улучшение памяти 16i-B:CNC серии 16i-B, в настоящее время работающий на модуле B2 (64 МБ), обновляется до B3 (128 МБ), когда устанавливаются дополнительные программные опции, требующие большей рабочей памяти.

Частые вопросы

Вопрос 1: Совместим ли A20B-3300-0471 (B3, 128MB) со слотом 16i-B для основной платы, предназначенным для B2 (64MB)?

В большинстве случаев, B3 является совместимой заменой в слоте, предназначенном для B2 - большая память не вызывает проблем с совместимостью.CNC будет пользоваться дополнительной рабочей памятью. Подтвердите с помощью аппаратной документации FANUC 16i-B, если применяется какое-либо минимальное или максимальное ограничение памяти.

Вопрос 2: Каково главное преимущество B3 (128 МБ) по сравнению с более ранними модулями Pentium MMX (16 ¢ 32 МБ)?

B3 обеспечивает 4×8× больше рабочей памяти, чем Pentium MMX (16MB или 32MB).и сложной программой просмотр вперед обработки для работы без давления на память, обеспечивая более стабильную и последовательную производительность CNC по всему набору опций установлены.

Вопрос 3: влияет ли замена A20B-3300-0471 на параметры или программы CNC?

Параметры и программы CNC находятся в модулях SRAM и FROM, отдельных от модуля CPU. Замена A20B-3300-0471 не влияет на сохраненные данные. После установки заменыCNC запускается из FROM и автоматически читает параметры из SRAM.

Вопрос 4: Используется ли A20B-3300-0471 также в серии 21i-A (модель А) или только 21i-B?

Обозначение B3 специально идентифицирует аппаратную платформу поколения B. 21i-A (модель A) использовала различные спецификации модуля процессора от 21i-B.A20B-3300-0471 подтверждается для поколения B (21i-B) не для поколения A (21i-A).Прежде чем заказать, подтвердите с помощью аппаратной документации, что установлена система 21i-A или 21i-B.

Q5: Какие поставщики и условия гарантии доступны для A20B-3300-0471?

Многочисленные специалисты FANUC подтверждают доступность: DNC Electronics (прямая поставка и обмен, запасы 16i-B/18i-B поддерживаются), fanuc-controller.com (12 месяцев гарантии),Industrial Automation Co (в наличии)MRO Electric предлагает 2-летнюю гарантию на отремонтированные устройства.
