А20Б-3300-0442 | 2-канальный 16-осевой сервомодуль FANUC FSSB B24 — высокоосевое многопутевое ЧПУ / серия 30i/31i/32i / A20B-3300

16 осей по 2 путям — высокоосевой модуль ЧПУ

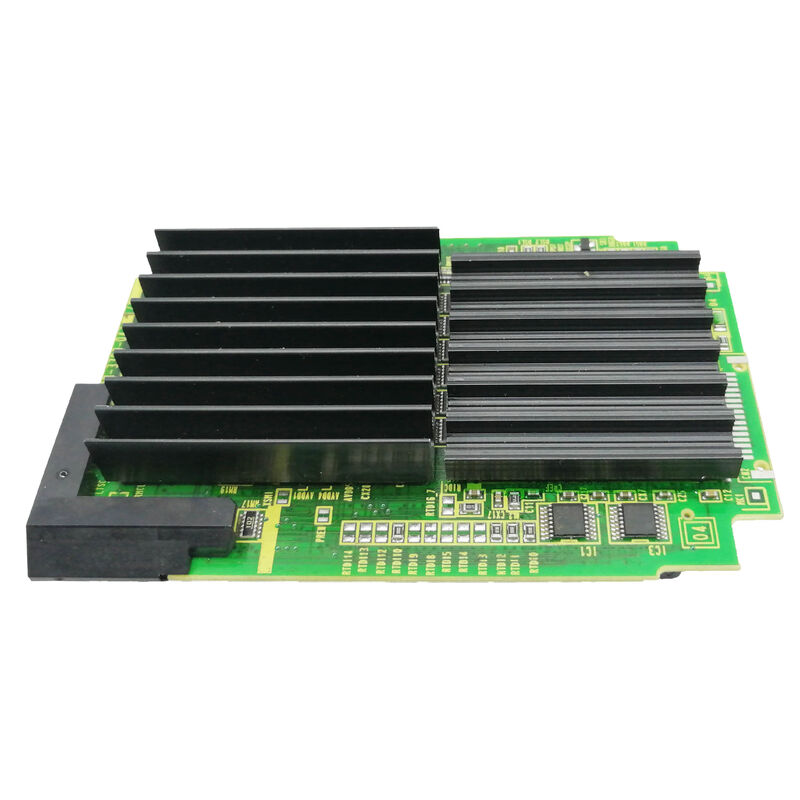

A20B-3300-0442 сочетает в себе наибольшее количество осей в семействе 044x (16 осей) с двухканальной архитектурой. Эта комбинация определяет его как модуль для самых требовательных конфигураций станков с ЧПУ — тех, где двухконтурное ЧПУ одновременно управляет многими сервоосями.

16 осей, распределенных по 2 путямобычно означает:

• Путь 1:До 8 осей — сервопривод главного шпинделя, револьверная головка, ось Z, ось X, ось Y, ось C и вспомогательные сервофункции.
• Путь 2:До 8 осей — контршпиндель, вторая револьверная головка, дополнительные оси позиционирования и вторичные сервофункции. Вместе все 16 осей координируются посредством двухканальной связи FSSB A20B-3300-0442 — такая плотность управления сервоосями достижима только с помощью расширенной обработки DSP в этом модуле.

Ключевые характеристики

Плотность данных FSSB — координация 16 приводов за цикл

Управление 16 дисками в двухканальной конфигурации FSSB в каждом цикле сервоинтерполяции требует значительной пропускной способности и обработки данных: Каждый цикл FSSB должен:

1. Передача команд положения на 16 отдельных приводов (распределенных по 2 шлейфовым цепям FSSB)
2. Получайте обратную связь от энкодера от 16 отдельных приводов.
3. Синхронизируйте данные между Путем 1 и Путем 2 для обеспечения многопутевой координации программы. Обработка на основе DSP A20B-3300-0442 обрабатывает всю 16-осевую и 2-путевую транзакцию FSSB в течение периода интерполяции, обеспечивая частоту обновления сервопривода, необходимую для плавного и точного движения по всем 16 осям одновременно.

Сценарии применения

Неисправность сервомодуля сложного токарно-фрезерного центра:Токарно-фрезерный центр с управлением FANUC 30i, двумя револьверными головками, двумя шпинделями, осями Y и C вырабатывает сигналы тревоги FSSB по нескольким осям. В качестве неисправности определяется A20B-3300-0442. Замена восстанавливает 16-осную 2-канальную связь FSSB.

Расширение сервопривода FMS:Гибкая производственная система FANUC CNC добавляет новые сервооси для дополнительной обрабатывающей станции. 16-осевая способность A20B-3300-0442 обеспечивает пространство для установки расширенного набора осей.

Часто задаваемые вопросы

Вопрос 1: Как 16 осей распределены между двумя путями в модуле B24?

Назначение оси траектории настраивается через системные параметры ЧПУ, а не запрограммировано в модуле. Обычно каждому пути назначается 8 осей, хотя возможно неравномерное разделение (например, 10+6) в зависимости от конфигурации станка. Модуль обеспечивает 16 осей, управляемых FSSB; назначение пути является конфигурацией программного обеспечения.

Вопрос 2. Является ли A20B-3300-0442 модулем FSSB с самой высокой осью в экосистеме FANUC 30i?

Среди семейства A20B-3300-044x, подтвержденного на этом сеансе, A20B-3300-0442 с 16 осями является самым высоким. Более широкое семейство A20B-3300 включает модули с числом осей до 36 для более поздних поколений контроллеров роботов (R-30iB Plus: A20B-3300-0815), но они предназначены для разных платформ. Подтвердите применимый максимум для конкретного ЧПУ 30i/31i/32i из документации по оборудованию.

Вопрос 3: Требует ли замена A20B-3300-0442 повторного ввода параметров сервопривода по всем 16 осям?

Нет. Все 16-осевые параметры сервопривода находятся в основной SRAM ЧПУ. ЧПУ автоматически перезагружает их после установки замены. Проверьте реакцию сервопривода на низкой скорости по всем 16 осям в обоих направлениях программы, прежде чем вернуться к полному производству.

Вопрос 4: Можно ли использовать A20B-3300-0442 для обновления ЧПУ 30i с модуля FSSB нижней оси?

Максимальное количество осей ЧПУ 30i также ограничено опциями программного обеспечения и спецификацией основной платы, а не только модулем FSSB. Разблокирует ли установка A20B-3300-0442 дополнительные оси помимо активных в данный момент, зависит от конфигурации опций программного обеспечения ЧПУ. Подробную информацию о процедуре расширения оси см. в документации по оборудованию FANUC серии 30i.

Вопрос 5. Какое количество осей доступно для каждого пути FSSB в A20B-3300-0442?

Всего при наличии 16 осей и 2 путей FSSB типичное разделение обеспечивает до 8 осей на путь — по одному последовательному подключению FSSB на путь. Каждая цепь может подключать несколько модулей сервопривода (SVM1, SVM2, SVM3) до ограничения в 8 осей на цепь. Точная конфигурация соответствует параметрам назначения оси FSSB.
