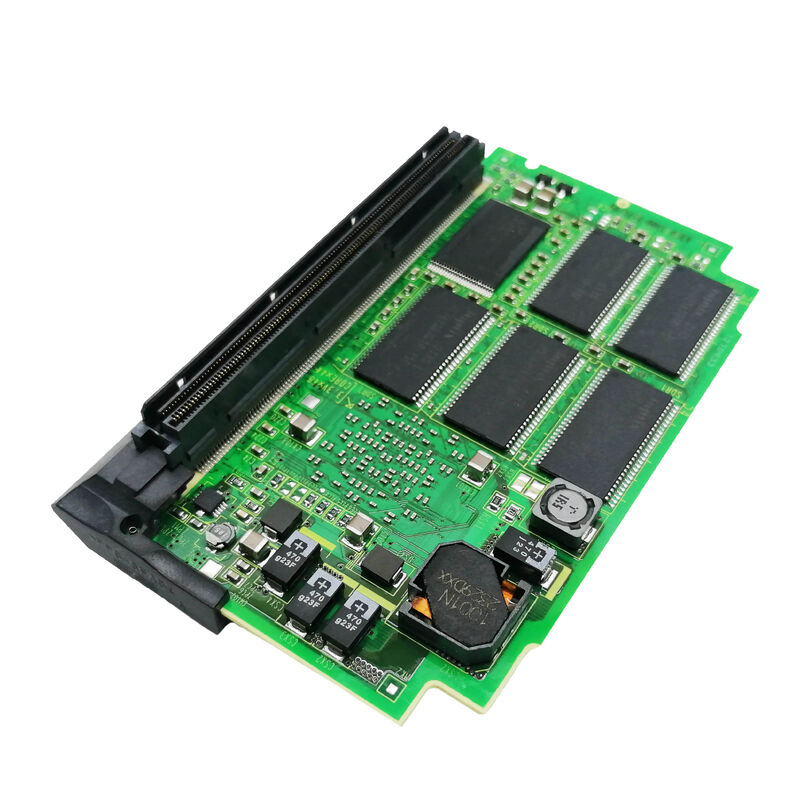

A20B-3300-0440 Плата печатной платы Fanuc A20B33000440 A2OB-33OO-O44O

А20Б-3300-0440 | 2-канальный сервомодуль FANUC FSSB B26 — 30i / 31i / 32i / R-30i / DSP4 / расширение многоканального сервопривода

2-канальный сервомодуль — что означает «2-канальный»

«2 PATH» в терминологии ЧПУ FANUC относится к двухконтурному управлению — конфигурации ЧПУ, при которой две независимые программные последовательности выполняются одновременно в одном и том же контроллере. Каждый путь имеет свой программный блок, свой шпиндель, свой набор сервоосей и свою систему координат. Это отличается от многоосного однопутного управления. В однопутных системах все оси способствуют одной скоординированной последовательности движений.

В двухконтурных системах два пути работают независимо: путь 1 может вращать главный шпиндель, а путь 2 одновременно работает с вспомогательным шпинделем, каждый из которых выполняет разные программные блоки. A20B-3300-0440 предоставляет сервоинтерфейс FSSB, который поддерживает эту двухканальную архитектуру — его двойные пути FSSB подключаются к сервоприводам, обслуживающим оба пути программы ЧПУ одновременно.

Основная информация о продукте

DSP4 — передовая технология сервообработки

В A20B-3300-0440 используется технология DSP4 (процессор цифровых сигналов 4-го поколения). DSP4 представляет собой усовершенствованную микросхему обработки сервоприводов FANUC для платформы 30i/31i/32i, пришедшую на смену C5410A, используемому в сервокартах 039x поколения B. DSP4 обеспечивает:

Более высокая производительность обработки:Поддержка большего количества осей и более сложной координации сервоприводов в единицу времени — что важно для конфигураций платформы 30i с большим количеством осей и многопутевым доступом.

Расширенные алгоритмы сервоуправления:Модули на базе DSP4 поддерживают новейшие режимы сервоуправления FANUC HRV, обеспечивая более высокую пропускную способность сервопривода и лучшую производительность отслеживания.

Многопутевая синхронизация:Координация серводанных для осей по двум независимым путям программы ЧПУ в одном и том же цикле FSSB.

Сценарии применения

Двухконтурная система обработки с ЧПУ 30i:ЧПУ FANUC 30i управляет двухревольверным станком с независимыми траекториями главного и вспомогательного шпинделя. A20B-3300-0440 обеспечивает сервосвязь FSSB для осей по обоим путям программы одновременно.

Робот Р-30и с многоосной ячейкой:Контроллер робота R-30i в комплексной ячейке автоматизации использует A20B-3300-0440 для расширения возможностей сервопривода FSSB для соединений робота и внешних осей.

Часто задаваемые вопросы

В1: Что означает обозначение «B26» для A20B-3300-0440?

«B26» — это идентификатор типа модуля в семействе сервомодулей A20B-3300-044x FSSB. «B» обозначает совместимость платформы B-поколения. «26» — это конкретный номер типа в этом поколении, отличающий эту 2-канальную конфигурацию от B24 (2-канальная 16-осная) и B11 (1-канальная 4-осная). Прежде чем искать замену, проверьте обозначение установленного модуля на его этикетке.

Вопрос 2: Сколько сервоосей поддерживает A20B-3300-0440 по двум путям?

Количество осей для модуля B26 определяется соответствующей аппаратной документацией FANUC серии 30i. В описании указывается «2-осевой сервомодуль» без явного количества осей, что отличает его от B24 (заявлено 16 осей) и B11 (заявлено 4 оси). Подтвердите точную мощность оси из соответствующего руководства по оборудованию FANUC 30i/31i/32i.

В3: Взаимозаменяем ли A20B-3300-0440 с A20B-3300-0442 (B24, 16 осей)?

Оба являются двухканальными модулями FSSB для платформы 30i, но B26 и B24 имеют разные обозначения типа и разные характеристики. Они не являются взаимозаменяемыми. Правильный модуль для конкретной машины определяется по обозначению модуля, соответствующему спецификации основной платы.

В4: Требует ли замена A20B-3300-0440 изменения параметров сервопривода?

Нет. Параметры сервопривода для всех осей обоих путей находятся в основной SRAM ЧПУ. После установки сменного модуля ЧПУ перезагружает все параметры сервопривода и восстанавливает связь FSSB для обоих путей программы. Прежде чем возобновить производство, проверьте реакцию сервопривода на низкой скорости по всем осям в обоих направлениях.
