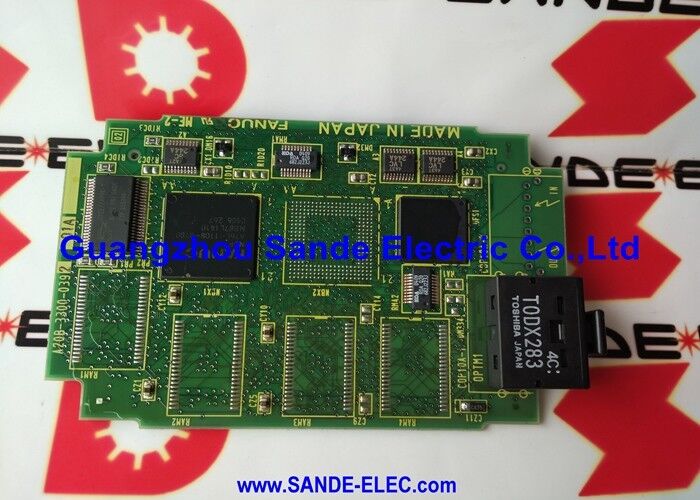

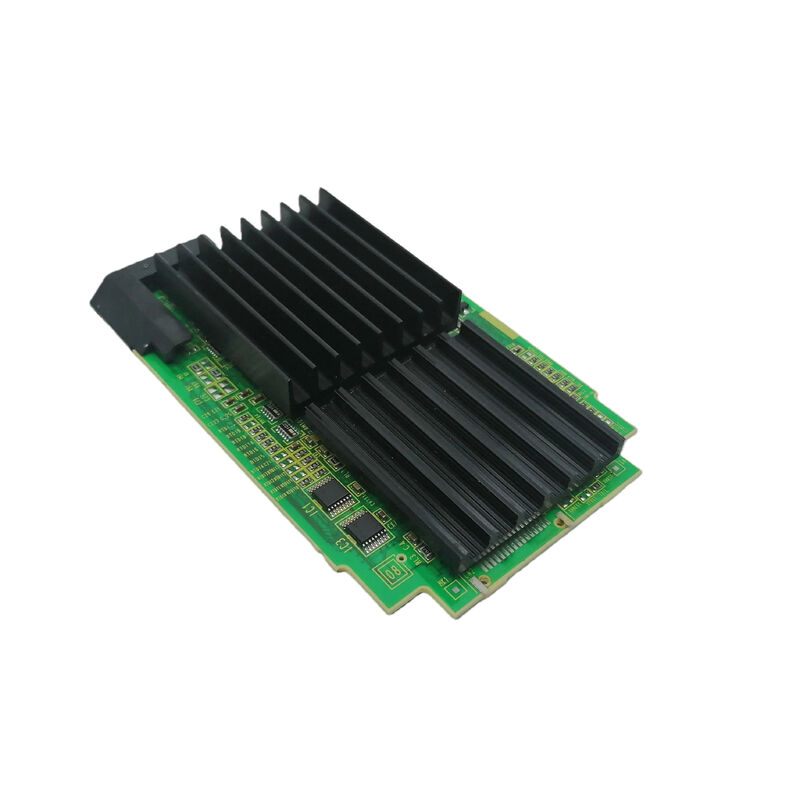

A20B-3300-0420 Плата печатной платы Fanuc A20B33000420 A2OB-33OO-O42O

А20Б-3300-0420 | Модуль графического пользовательского интерфейса FANUC — 64 МБ DRAM / выделенный процессор дисплея / интерфейс оператора ЧПУ

Модуль графического интерфейса 64 МБ — специальная обработка дисплея

A20B-3300-0420 представляет собой специальный модуль графического интерфейса пользователя — сменную процессорную карту, предназначенную исключительно для функций дисплея оператора ЧПУ и графического интерфейса.

Архитектурный принцип FANUC для передовых систем ЧПУ разделяет ответственность за обработку:

Главный модуль ЦП:Управляет выполнением G-кода, интерполяцией сервоосей, лестницей PMC и всеми функциями управления станком. Его рабочая нагрузка масштабируется в зависимости от сложности машины.

Модуль графического интерфейса (A20B-3300-0420):Управляет всем, что видит оператор — генерацией содержимого экрана, визуализацией графики траектории инструмента, управлением меню, обработкой ввода с клавиатуры и функциями ПК, если они включены. Обработка модуля графического интерфейса полностью не зависит от рабочей нагрузки обработки.

Эта независимость гарантирует, что дисплей останется отзывчивым и стабильным, даже когда основной процессор сильно загружен сложными вычислениями многоосного движения.

Ключевые характеристики

64 МБ — для какой обработки дисплея нужна эта память

64 МБ поддерживает полный набор функций графического интерфейса для платформы ЧПУ, которую обслуживает 0420:

Буферы отображения:Полноцветный ЖК-дисплей с разрешением 800×600 требует примерно 1,4 МБ на буфер кадров. Благодаря переднему и заднему буферам для плавного обновления экрана это занимает примерно 3 МБ — что вполне соответствует выделенным 64 МБ.

Графика траектории инструмента:Функция проверки графической программы ЧПУ отображает траекторию инструмента в виде 3D или 2D графики. Для этого необходимо сохранить проанализированные координаты траектории инструмента, выполнить проекцию 3D-2D и сохранить визуализированное изображение в памяти. 64 МБ обеспечивают достаточно места даже для сложных многофункциональных программ.

Управление меню и состоянием экрана:Все виды экрана ЧПУ — ПОЛОЖЕНИЕ, ПРОГР., СМЕЩЕНИЕ, ДИАГНОСТИКА, СООБЩЕНИЕ, ГРАФИК — сохраняют свое текущее содержимое одновременно в памяти модуля графического интерфейса для мгновенного переключения экранов. Объединенные данные о состоянии удобно умещаются в 64 МБ.

Время выполнения функций ПК (если включено):Функциональный уровень ПК, если он присутствует, работает вместе с функцией отображения ЧПУ. 64 МБ обеспечивают рабочее пространство для стандартных функций ПК без нехватки памяти.

Сценарии применения

Ошибка модуля графического интерфейса — потеря изображения, пока ЧПУ продолжает:В ЧПУ FANUC происходит сбой дисплея — на панели оператора нет изображения или зависает экран, пока ЧПУ продолжает обработку. В качестве неисправности определяется A20B-3300-0420. Замена восстанавливает дисплей.

Обслуживание модуля графического интерфейса:ЧПУ FANUC с увеличенным сроком службы проходит контрольное обслуживание. A20B-3300-0420 заменяется для восстановления заведомо исправного состояния модуля дисплея и устранения ухудшения качества дисплея, связанного с возрастом.

Часто задаваемые вопросы

В1: Если A20B-3300-0420 выйдет из строя во время цикла обработки, остановится ли станок?

Главный процессор продолжает выполнять программу — сбой модуля графического интерфейса не влияет на движение осей и последовательности PMC. На дисплее отобразится неисправность или он погаснет, что сделает невозможным наблюдение оператора за циклом. Правильным действием будет позволить текущему блоку программы безопасно завершиться, а затем устранить ошибку модуля графического интерфейса.

Вопрос 2: Может ли A20B-3300-0420 (64 МБ) заменить A20B-3300-0551 (128 МБ) в том же ЧПУ?

Это разные конфигурации памяти модуля GUI. Вариант 64 МБ не заменяет вариант 128 МБ, если программное обеспечение ЧПУ или функции ПК требуют 128 МБ. Однако, если емкости 64 МБ достаточно для конкретной конфигурации ЧПУ, 0420 может быть совместим. Перед заменой проверьте соответствующую документацию по оборудованию FANUC.

В3: Сохраняет ли модуль графического интерфейса какие-либо параметры или программы ЧПУ?

Нет. Параметры ЧПУ, программы обработки деталей и лестницы PMC находятся в выделенных модулях SRAM и FROM на главной плате. 64 МБ DRAM модуля графического пользовательского интерфейса представляет собой энергозависимую рабочую память — она хранит только данные о состоянии дисплея и времени выполнения. Замена A20B-3300-0420 не влияет на сохраненные данные обработки.

В4: Какие платформы ЧПУ используют A20B-3300-0420?

A20B-3300-0420 обслуживает платформы ЧПУ FANUC с использованием модульной архитектуры графического пользовательского интерфейса A20B-3300 — в первую очередь ЧПУ серии i со специальными слотами для модулей дисплея. Подтвердите подходящую модель ЧПУ из таблицы запасных частей документации по аппаратному обеспечению.

В5: Подходит ли A20B-3300-0420 (64 МБ) для систем ЧПУ с функцией ПК?

64 МБ достаточно для функциональных приложений ПК среднего объема. Стандартные настройки HMI, коммуникационное программное обеспечение DNC и приложения для сбора производственных данных обычно работают в среде выполнения модуля графического пользовательского интерфейса размером 64 МБ. Если функциональное приложение ПК требует более высоких требований к памяти, более подходящим является модуль графического интерфейса объемом 128 МБ (A20B-3300-0551).
