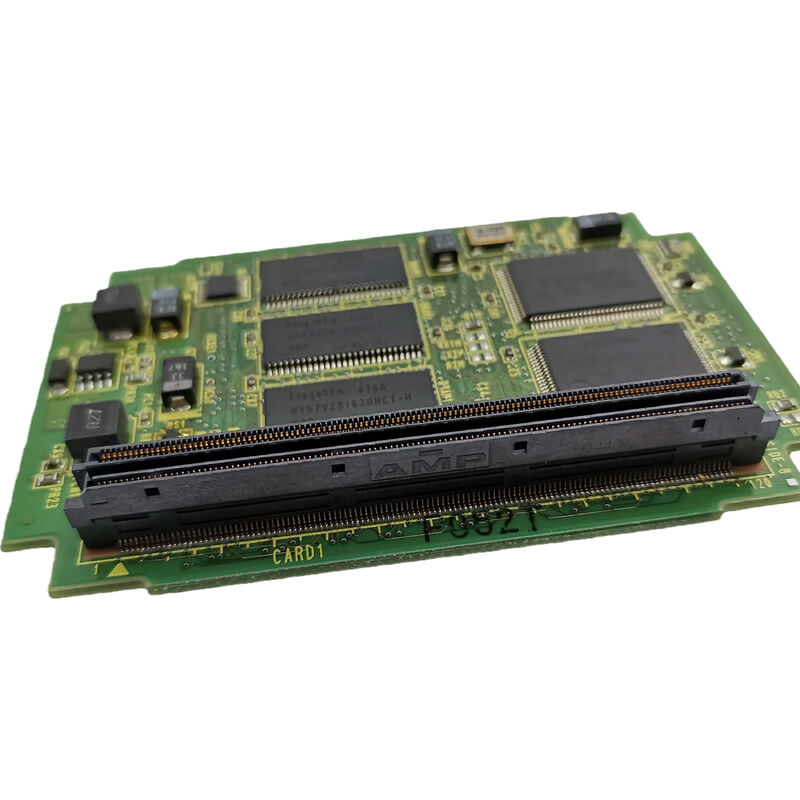

A20B-3300-0393 Фанук ПКБ-карта A20B33000393 A2OB-33OO-O393

A20B-3300-0393 ∙ FANUC 2-осевая FSSB сервокарта управления ∙ Одноканальный / 2-осевой модуль CNC / серия A20B-3300-039x

2-осевой FSSB

A20B-3300-0393 обеспечивает 2-осевое сервоуправление FSSB в одной плагиновой карте.,2-осевая карта предназначена для применений, где только две сервоосы требуют управления подключенным к FSSB.

Две оси - это фундаментальный минимум для движения с помощью ЧПУ и охватывает значительную часть населения станков с помощью ЧПУ:

Основные станки с ЧПУ:Самый простой центр поворота с помощью ЧПУ управляет Z-осью (проход по ложе) и X-осью (поперечное скольжение для управления диаметром).A20B-3300-0393 покрывает эту конфигурацию полностью с одной карты.

Машины для шлифования с двумя осями:Поверхностная шлифовка или цилиндрическая шлифовка с сервоосями X и Z не более использует 2-осевое сервоуправление.

вспомогательные 2-осевые позиционирующие устройства:В клетках роботов или FMS (Flexible Manufacturing Systems) 2-осевые сервопозиционировщики обрабатывают ориентацию или перенос заготовки.A20B-3300-0393 обеспечивает FSSB серво интерфейс для этих периферийных сервоустройств.

Сервоусиление от аналогового к FSSB:Машины, изначально использующие аналоговый сервоинтерфейс, при модернизации на FSSB-совместимые приводы могут использовать A20B-3300-0393 для обеспечения интерфейса хоста FSSB для двухосной конфигурации.

Основные характеристики

A20B-3300-039x Семейство Опции подсчета оси

Семейство сервокарт 039x C5410A охватывает весь спектр осных расчетов FSSB:

2-осевая карта является компактным концом этого семейства, обеспечивающего необходимый сервоинтерфейс FSSB для самых базовых конфигураций осей CNC.он использует ту же технологию FSSB и архитектуру сервоконтроля, что и братья с более высоким числом осей.

Сценарии применения

Неисправность сервокарты 2-осной станковой станки с ЧПУ:Оси Z и X станка обработки с помощью ЧПУ создают одновременные сигналы связи FSSB. Ошибка определяется как A20B-3300-0393. Замена восстанавливает связь FSSB на оси Z и X.

Сервоинтерфейс позиционирующего устройства с двумя осями:2-осевой сервопозиционировщик роботизированной ячейки использует A20B-3300-0393 в качестве сервокарты FSSB для своих позиционных приводов.

Частые вопросы

Вопрос 1: Что произойдет, если сеть FSSB между двумя приводами будет прервана?

Если волоконно-волоконный кабель между приводом 1 и приводом 2 сломан, карта FSSB больше не может общаться с приводом 2.Целостность обоих волоконных соединений от карты до диска 1, и от привода 1 до привода 2 must должны поддерживаться для работы обеих осей.

Вопрос 2: Может ли A20B-3300-0393 управлять более чем двумя осями, если к цепочке FSSB добавляются дополнительные приводы?

No A20B-3300-0393 настроен только на 2 оси. Конфигурация протокола FSSB сервокарты определяет количество дисков, адресованных в каждом фрейме FSSB.Добавление третьего привода к цепочке маргаритки не будет признано..

Вопрос 3: Требуется ли замена A20B-3300-0393 повторным вводом параметров сервоустройства?

Нет. Сервопараметры для обеих осей находятся в главной SRAM CNC. После установки замены CNC перезагружает параметры автоматически.Проверка реакции сервопривода при низких оборотах на обеих осях перед возобновлением производства.

Вопрос 4: Идентично ли соединение FSSB от A20B-3300-0393 с соединением от A20B-3300-0391 (6-осной)?

Оба устройства используют один и тот же физический интерфейс FSSB соединитель оптического волокна, подключающийся к первому приводу в цепочке.Разница заключается в количестве дисков протокол карты настроен на адрес: 2 для A20B-3300-0393, 6 для A20B-3300-0391.

Вопрос 5: К каким усилителям сервопривода может подключаться A20B-3300-0393?

A20B-3300-0393 подключается к любому сервоусилителю FANUC с входным разъемом FSSB, включая приводы Alpha-i SVM1, SVM2 и SVM3 серии (A06B-6096, A06B-6114) и βi-серии с интерфейсом FSSB.Диск должен поддерживать протокол FSSB версии совместимой с системой CNC.
